1.一种电子给体化合物1,2-双((E)-(4-溴苯基)二氮烯基)苊烯，化学结构式如下：

2.一种权利要求1所述化合物的制备方法，其特征在于包括如下步骤：

(1)苊醌与对溴苯肼反应生成(1E,2Z)-1,2-二(2-(4-溴苯基)亚肼基)-1,2-二氢苊；

(2)(1E,2Z)-1,2-二(2-(4-溴苯基)亚肼基)-1,2-二氢苊氧化生成1,2-双((E)-(4-溴苯基)二氮烯基)苊烯；

其中，所述(1E,2Z)-1,2-二(2-(4-溴苯基)亚肼基)-1,2-二氢苊化学结构式如下：

3.根据权利要求2所述的制备方法，其特征在于步骤(1)的具体步骤如下：在氮气保护下，向三口容器中加入苊醌和正丁醇，再依次加入对溴苯肼盐酸盐、氢氧化钠和无水硫酸钠，电磁搅拌并加热回流10～18小时得粗产物；冷却至室温，过滤并用水洗涤粗产物，重结晶并干燥后得(1E,2Z)-1,2-二(2-(4-溴苯基)亚肼基)-1,2-二氢苊；其中，每1mM苊醌对应加入4～8ml正丁醇，对应加入无水硫酸钠2.8～5.6mM，至少加入对溴苯肼盐酸盐2mM，氢氧化钠加入的物质的量与对溴苯肼盐酸盐加入的物质的量相等。

4.根据权利要求2所述的制备方法，其特征在于步骤(2)的具体步骤如下：将(1E,2Z)-1,2-二(2-(4-溴苯基)亚肼基)-1,2-二氢苊、二氧化铅和二氯甲烷依次加入到单口容器中，室温条件下电磁搅拌反应24～36小时，抽滤，收集滤液，蒸干得粗产物；将粗产物用硅胶柱层析纯化，重结晶并干燥得到1,2-双((E)-(4-溴苯基)二氮烯基)苊烯；其中，每1mM(1E,2Z)-1,2-二(2-(4-溴苯基)亚肼基)-1,2-二氢苊对应加入4～

6mM二氧化铅和7.1～21.4ml二氯甲烷。

5.根据权利4所述的制备方法，其特征在于所述硅胶柱层析洗脱条件为：石油醚与乙酸乙酯体积比20～25:1等度洗脱。

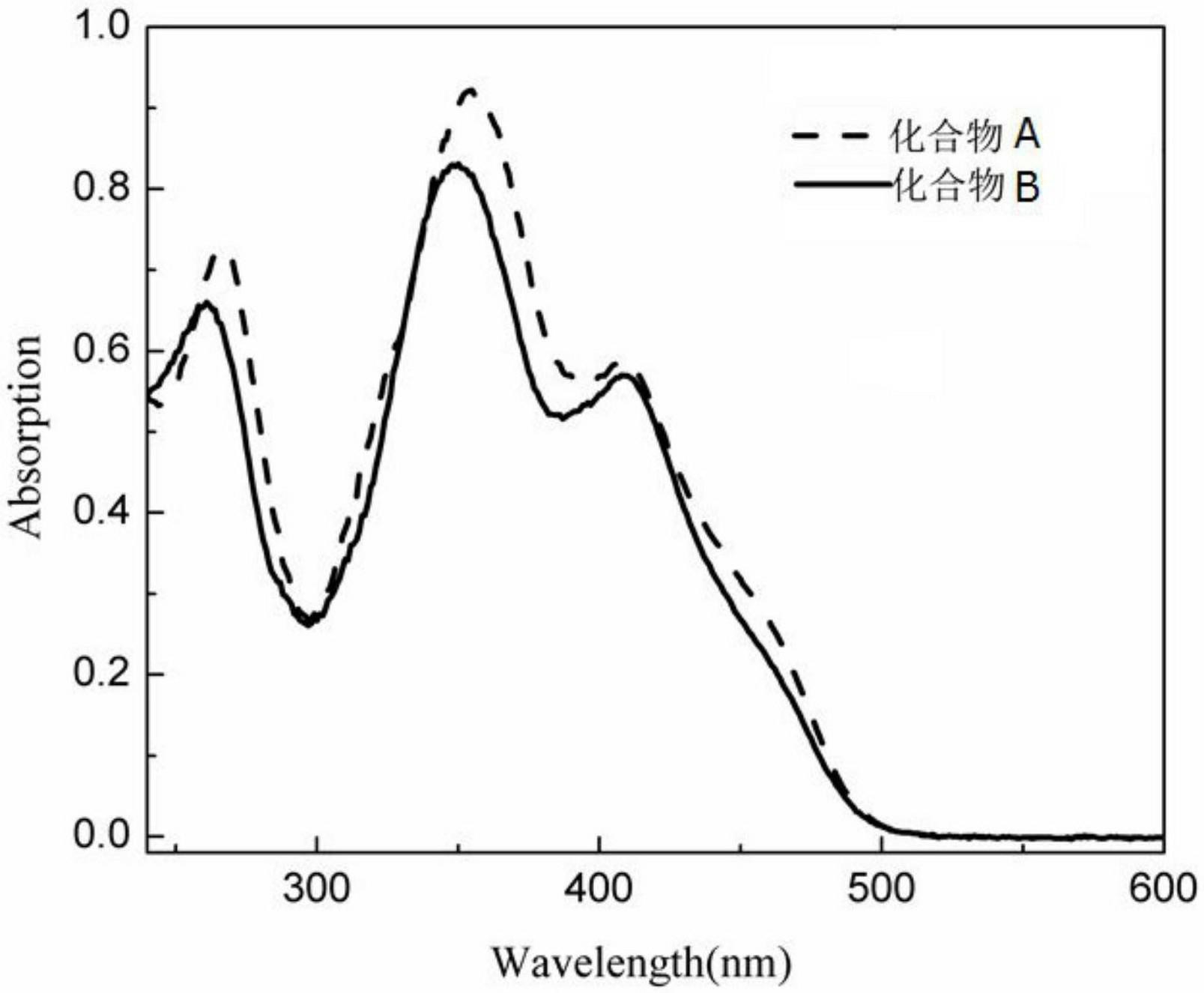

6.权利要求1所述的化合物1,2-双((E)-(4-溴苯基)二氮烯基)苊烯作为有机光伏电池电子给体材料的应用。

7.权利要求2所述的化合物(1E,2Z)-1,2-二(2-(4-溴苯基)亚肼基)-1,2-二氢苊作为有机光伏电池电子给体材料的应用。
