1.一种高浓度剥离型层状双氢氧化物的制备方法，其特征在于具体步骤为：(1) 将十二烷基苯磺酸钠加入到脱CO2去离子水中配制成0.1~0.2 mol/L的混合液，再按照纳米SiO2和十二烷基苯磺酸钠摩尔比为1~2:1计量将纳米SiO2加入上述混合液中，在60℃下充分搅拌形成自牺牲模板，作为共沉淀反应底液；

(2) 使用脱CO2去离子水配制摩尔浓度为1 mol/L的NaOH水溶液，作为碱溶液，同时按照二价金属盐和三价金属盐的金属离子摩尔比为3~5:1配制成混合金属盐溶液，在60~70℃且pH值为9~10的条件下，将上述配制的碱溶液和混合金属盐溶液以双滴定方式加入步骤(1)制得的反应底液中共沉淀形成混合系统，在氮气保护气氛下，充分搅拌，直至上述滴定过程结束；

(3) 将步骤(2)滴定结束后的反应物快速移入反应釜中，于130~150℃条件下陈化12~

24h，烷基链和纳米SiO2作为自牺牲模板参加层状双氢氧化物生长反应，进入其层间域，陈

2-

化结束后经离心洗涤，干燥，研磨，过200目标准筛得到SiO3­ /十二烷基苯磺酸根层状双氢氧化物；

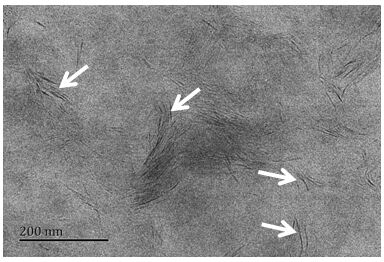

(4) 将步骤(3)制得的SiO3­2-/十二烷基苯磺酸根层状双氢氧化物置于无水乙醇中，超声分散≥4 h，即制得超薄片层状的高浓度剥离型层状双氢氧化物；

所述二价金属盐为可溶性Mg2+盐和可溶性Zn2+盐中的一种，三价金属盐为可溶性Al3+盐、可溶性Co3+盐和可溶性Fe3+盐中的一种。
