1.一种氮化硼改性层状双金属氢氧化物/聚乙烯醇分离膜的制备方法，其特征在于：包括以下步骤：步骤一、制备BN材料；

步骤二、BN-LDH填料的制备

1）将合成层状双金属氢氧化物（LDH）的原料加入蒸馏水中配制成溶液A，将溶液A超声处理0.5 1h；

~

2）将步骤一制得的BN加入蒸馏水中配制成溶液B，将溶液B超声处理0.5 1h；

~

3）将溶液A和溶液B混合得到混合溶液，将混合溶液先超声处理1 1.5h，接着搅拌11~ ~

13h，再次超声处理1 1.5h，其中所述溶液A和溶液B的体积比为1:1；

~

4）将超声后的混合溶液转移到聚四氟乙烯衬里的不锈钢高压釜中，密封，在110℃的烘箱中水热处理24 25h，然后分别用去离子水和乙醇过滤产物，最后将过滤后得到的产物在~室温下干燥得到BN-LDH固体；

步骤三、BN-LDH/PVA复合材料的制备①称取0.970 0.995g PVA颗粒，加入25ml蒸馏水，在75℃下剧烈搅拌混合2 2.5h，得到~ ~混合均匀的PVA溶液；

②称取步骤二制得的5 30mg BN-LDH，加入5ml蒸馏水，搅拌0.5 1h得到混合均匀的BN-~ ~LDH溶液，将PVA溶液与BN-LDH溶液混合，并搅拌1 1.5h，接着超声处理1 1.5h使其充分混~ ~合；

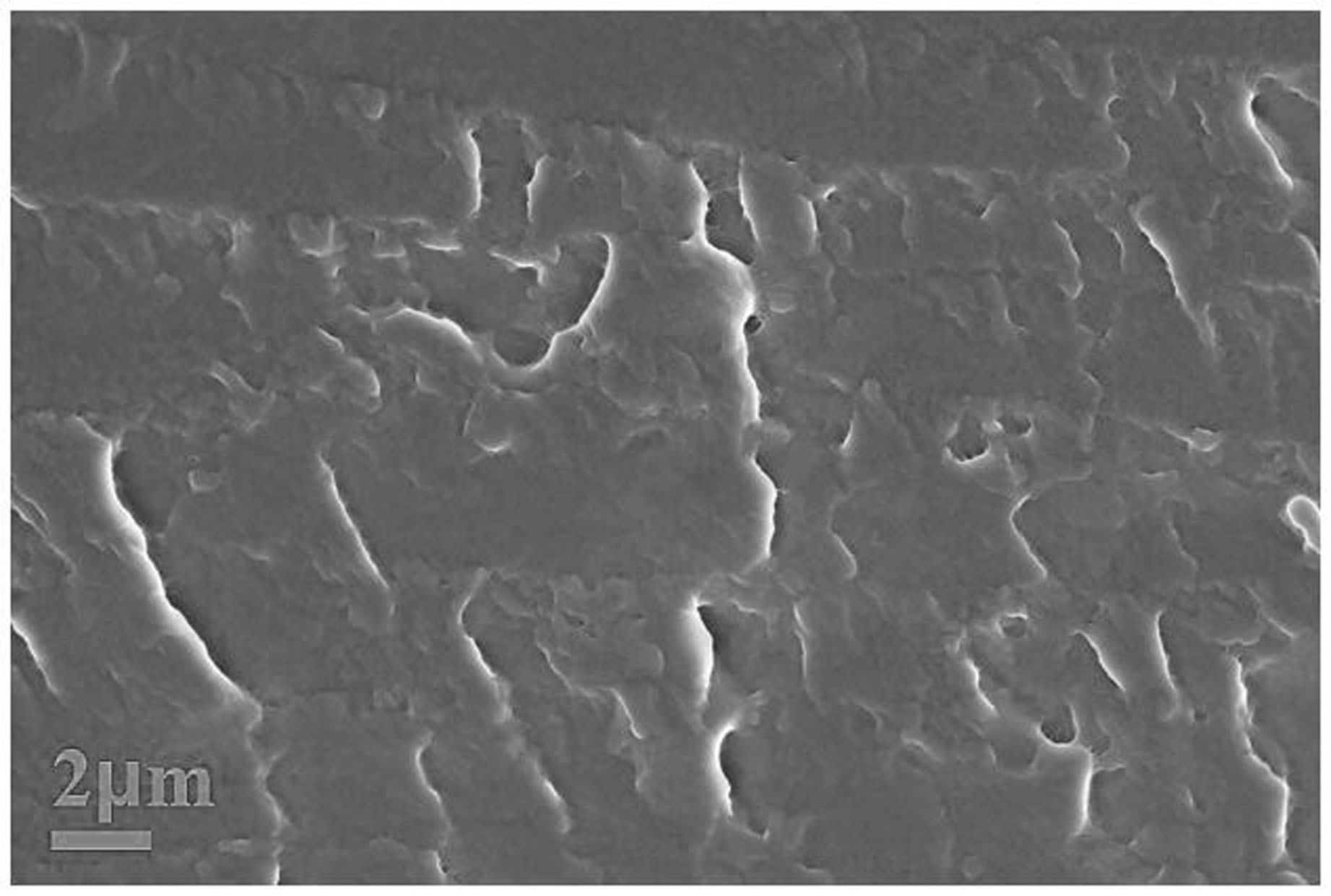

③把混合均匀的BN-LDH/PVA溶液倾倒在直径为9cm的塑料培养皿中，在60℃的烘箱中充分干燥2 3天，保证溶剂蒸馏水蒸发完全，获得BN-LDH质量分数为0.5 3%的BN-LDH/PVA分~ ~离膜材料。

2.一种氮化硼改性层状双金属氢氧化物/聚乙烯醇分离膜的制备方法，其特征在于：步骤二中合成层状双金属氢氧化物的原料为：Mg(NO3)2·6H2O、Al(NO3)3·9H2O和尿素。

3.一种氮化硼改性层状双金属氢氧化物/聚乙烯醇分离膜的制备方法，其特征在于：所述步骤一中制备BN材料的具体方法为：配制质量比为3：1的石墨相氮化碳（g-C3N4）和硼酸（BA）的混合水溶液，将混合水溶液在100℃下搅拌至溶剂蒸馏水蒸发，收集混合均匀的g-C3N4/BA粉末，在氮气氛围下煅烧g-C3N4/BA粉末至800 ℃，自然冷却得BN片层。
