1.一种MoS2/C锂离子电池负极材料的制备方法，其特征在于，包括以下步骤：

1)将氧化石墨烯分散于去离子水中，充分搅拌，形成氧化石墨烯水溶液，再将(NH4)Mo7O24·4H2O溶于去离子水中，充分搅拌，形成(NH4)Mo7O24·4H2O水溶液；

2)在氧化石墨烯水溶液中滴加(NH4)Mo7O24·4H2O水溶液，充分搅拌至分散均匀，然后蒸发水分，形成钼铵酸/氧化石墨烯预制体，再加入硫粉，充分研磨，制得混合物；

其中，氧化石墨烯与(NH4)Mo7O24·4H2O的质量比为(0.02～0.6)：1；钼铵酸/氧化石墨烯预制体与硫粉的质量比为(0.02～0.5)：1；

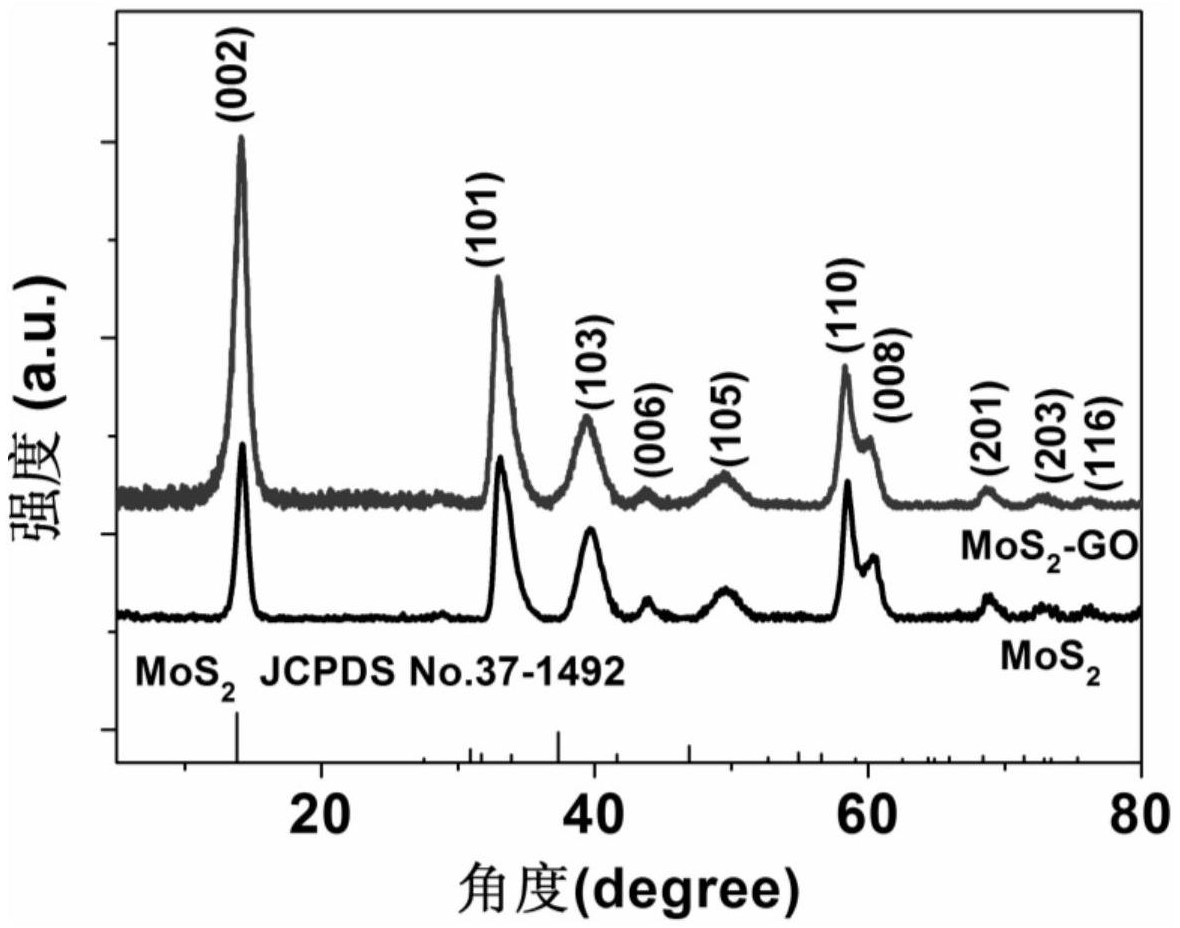

3)在氩气气氛下，将混合物在300～900℃下加热20～90min，冷却后，制得MoS2/C锂离子电池负极材料。

2.根据权利要求1所述的MoS2/C锂离子电池负极材料的制备方法，其特征在于，步骤1)所述的氧化石墨烯水溶液中氧化石墨烯与去离子水的质量比为(0.002～0.07)：1。

3.根据权利要求1所述的MoS2/C锂离子电池负极材料的制备方法，其特征在于，步骤1)中所述的(NH4)Mo7O24·4H2O水溶液中(NH4)Mo7O24·4H2O与去离子水的质量比为(0.03-

0.9)：1。

4.根据权利要求1所述的MoS2/C锂离子电池负极材料的制备方法，其特征在于，步骤3)中是将混合物自室温起，以5-30℃min-1的升温速率加热。

5.根据权利要求1或4所述的MoS2/C锂离子电池负极材料的制备方法，其特征在于，加热在管式炉中进行。

6.根据权利要求5所述的MoS2/C锂离子电池负极材料的制备方法，其特征在于，冷却为随炉冷却。

7.根据权利要求1所述的MoS2/C锂离子电池负极材料的制备方法，其特征在于，步骤1)所述充分搅拌是在室温下磁力搅拌1～96h。

8.根据权利要求1所述的MoS2/C锂离子电池负极材料的制备方法，其特征在于，步骤2)所述充分研磨的时间为20～40min。
