专利号: 2015107002977
申请人: 武汉纺织大学
专利类型:发明专利
专利状态:已下证
专利领域: 纱线;纱线或绳索的机械整理;整经或络经
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种多毛羽纱线的超光洁整经方法,包括在整经机每一根纱线整经机构上,从放置在整经筒子架上的筒纱卷装退绕下来的纱线,经张力装置、断纱自停装置进入导纱杆上的导纱瓷孔,从导纱瓷孔引出的纱线再依次经伸缩筘、导纱辊,缠绕到整经卷轴上,形成经轴卷装或织轴卷装,其特征在于:在导纱瓷孔和伸缩筘之间设置纱线超光洁处理装置,从导纱瓷孔引出的纱线,以400-1200米/分钟前进的张紧状态纱线Y,经入纱导纱钩(2)进入假捻装置中高速旋转的假捻空心轴(3)的过纱通道,纱线经假捻空心轴(3)中的第一导纱轮(8)轮槽以S形路线绕经第二导纱轮(9)轮槽后,进入加热装置(10)的熨烫走纱面上,高速旋转的假捻空心轴(3)带动第一导纱轮(8)轮槽、第二导纱轮(9)轮槽对纱线Y实施滚动夹持式假捻,使得运行在熨烫走纱面上的纱线Y的主干S产生转动,与此同时,定向伸展毛羽装置(19)的出气口(20)对运行的纱线Y定向喷射出与纱线Y运行方向呈120-160°夹角的蒸汽流,纱线Y的毛羽H在蒸汽流的作用下,与纱线Y运行方向呈20-60°夹角进行定向伸展,伸展的毛羽H在熨烫走纱面上充分柔化,柔化后的纱线Y部分毛羽H,顺向有序包缠在转动的纱线Y主干S上,毛羽顺向有序包缠后的纱线Y在熨烫走纱面上得到热定型处理,定型后的纱线Y从熨烫走纱面上输出,通过入纱通道(11)进入涡流包缠毛羽装置的涡流室内,在涡流室内涡旋气流作用下,涡流室内纱线Y表面另一部分毛羽H紧贴在呈圆锥状静止锭(14)表面,受到圆锥状静止锭(14)表面摩擦握持,同时被涡旋气流吹拂旋转、卷绕力牵引前行,使得纱线Y另一部分毛羽以与纱线Y运行方向呈120-160°夹角的形式,逆向包缠在纱线Y的主干S上,与顺向有序包缠的纱线Y部分毛羽H形成交叉式紧密包缠,毛羽H交叉式紧密包缠后的纱线Y经出纱导纱轮(15)输出,然后依次经伸缩筘、导纱辊,缠绕到整经卷轴上。

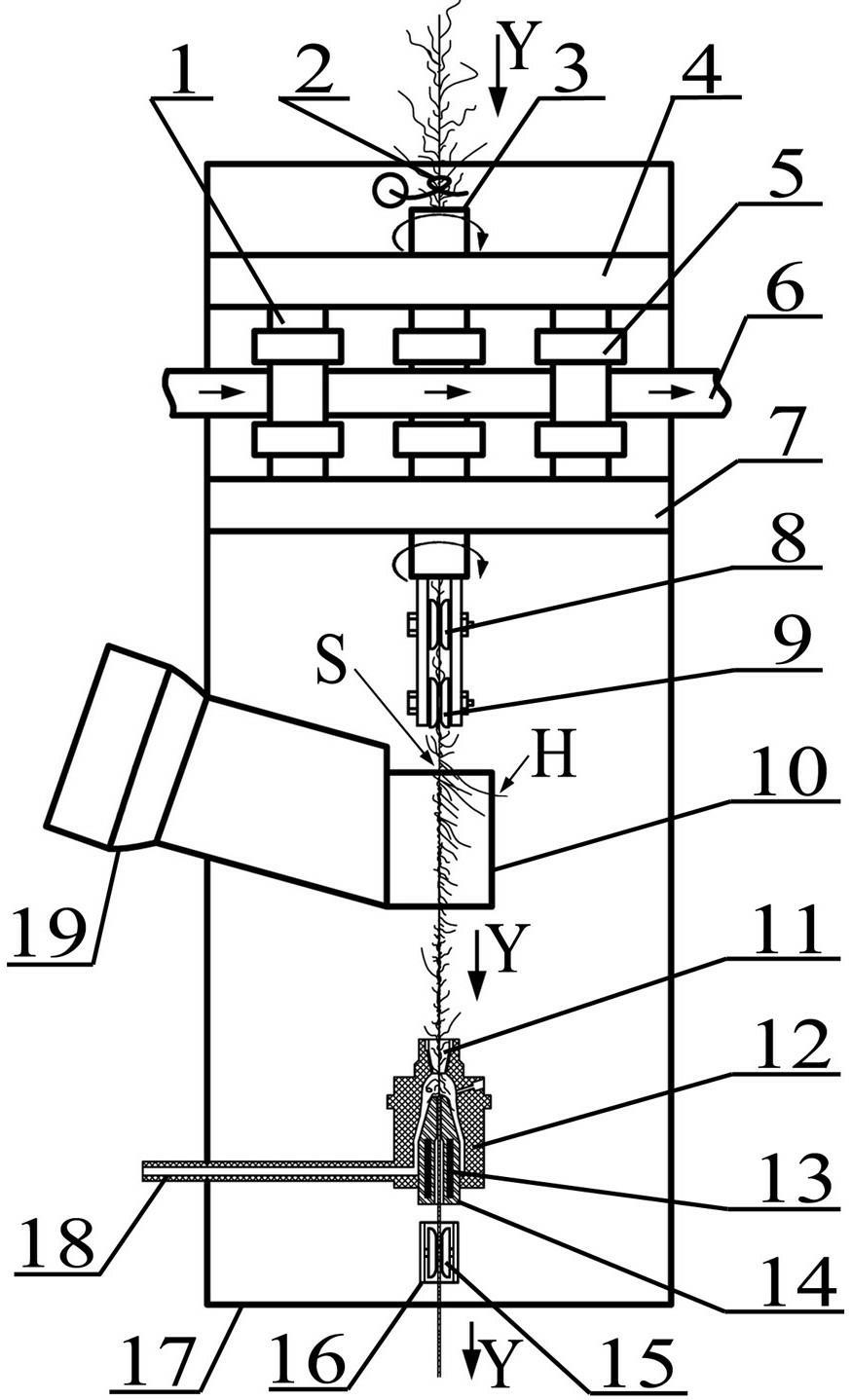

2.如权利要求1所述的一种多毛羽纱线的超光洁整经方法,其特征在于:所述的纱线超光洁处理装置由基座(17)、假捻装置、加热装置(10)、定向伸展毛羽装置(19)、涡流包缠毛羽装置组成,假捻装置、涡流包缠毛羽装置位于基座(17)上表面两端,假捻装置通过第一支撑架(4)和第二支撑架(7)固定在基座(17)上,涡流包缠毛羽装置通过连接座(22)固定安装在基座(17)上,涡流包缠毛羽装置的入纱通道(11)与假捻装置的假捻空心轴(3)中的第二导纱轮(9)对应,入纱通道(11)和假捻空心轴(3)在垂直于基座(17)的同一平面上,涡流包缠毛羽装置与假捻装置之间设置加热装置(10),加热装置(10)的熨烫走纱面与假捻装置的假捻空心轴(3)平行,且熨烫走纱面高出假捻空心轴(3)中的第二导纱轮(9)轮槽槽底所在最高水平切面0-5毫米,熨烫走纱面与涡流包缠毛羽装置的静止锭(14)中心的纱线通道位于同一水平高度上,定向伸展毛羽装置(19)位于加热装置(10)的一侧,定向伸展毛羽装置(19)呈管道状,定向伸展毛羽装置(19)通过绝热连接座(21)固定安装在基座(17)上表面上,定向伸展毛羽装置(19)与假捻空心轴(3)呈20-60°夹角,定向伸展毛羽装置(19)的出气口(21)呈矩形状,出气口(21)与加热装置(10)的熨烫走纱面位于同一水平高度上,出气口(21)所在平面与假捻空心轴(3)轴线平行,出气口(21)所在平面与假捻空心轴(3)轴线的距离为1-6毫米。
