1.天然靛蓝染色蚕丝织物的拉曼光谱鉴别方法，其特征在于包括如下步骤：

(1)靛蓝染色：采用还原染色方法，使天然靛蓝染料对蚕丝织物进行染色，制得天然靛蓝染色蚕丝织物，并裁剪天然靛蓝染色蚕丝织物，获得样品1、样品2及样品3；

(2)制备衬底：首先取铜币，对铜币的表面进行清洗后抛光，然后组装电解池，将铜币加入到电解池中，在电解池中氧化-还原50-60min，取出铜币，铜币表面粗糙；接着将铜币置于室温下防尘暴露3-5h，让铜币自然氧化；

(3)紫外光老化：

a、先将样品2置于紫外光加速老化试验机内，控制紫外光加速老化试验机的温度为-2

50-55℃，紫外光辐照强度为0.85-0.92W·m ，连续光照24h，然后取出样品2备用；

b、先将样品3置于紫外光加速老化试验机内，控制紫外光加速老化试验机的温度为-2

60-65℃，紫外光辐照强度为0.85-0.92W·m ，连续光照48h，然后取出样品3备用；

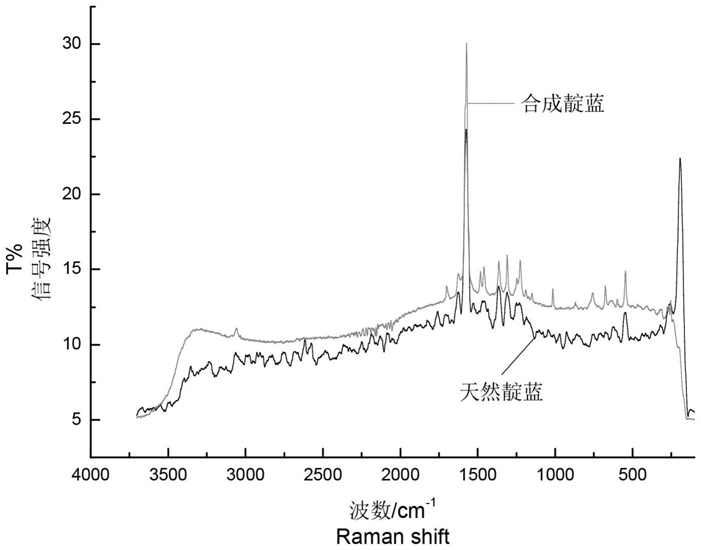

(4)拉曼光谱测试：首先将衬底安装至傅立叶变换红外-拉曼光谱仪上，然后把样品1、样品2及样品3分批次加入到傅立叶变换红外-拉曼光谱仪，通过测试获得样品1的拉曼谱图、样品2的拉曼谱图及样品3的拉曼谱图。

2.根据权利要求1所述天然靛蓝染色蚕丝织物的拉曼光谱鉴别方法，其特征在于：所述步骤(1)中靛蓝染色的具体过程为：(a)还原：首先确定浴比为1︰50，然后准确称取天然靛蓝染料5％(o.w.f)、Na2S2O41.2g/l、Na2CO20.6g/l，将天然靛蓝染料加入到染杯中，并加入水调匀，接着向染杯中加入Na2S2O4、Na2CO2和水，干缸还原35-40min得到透明黄绿色染浴；(b)氧化：取2.0g蚕丝织物完全浸染至染浴中，完全浸染60s后充分氧化2min，并重复对蚕丝织物浸染-氧化8次，最后对蚕丝织物进行皂洗和晾干，晾干后获得天然靛蓝染色蚕丝织物。

3.根据权利要求2所述天然靛蓝染色蚕丝织物的拉曼光谱鉴别方法，其特征在于：

所述步骤(a)中还原过程中添加Na2S2O4与Na2CO2的具体方法为：先向染杯中加入2/3的Na2S2O4、2/3的Na2CO2和1/3的水，染杯中的起始温度为20℃，然后逐渐升温至50℃，升温速率为5℃/min，在50℃下干缸还原10min；接着向染杯中加入剩余的1/3Na2CO2、1/3Na2S2O4和2/3的水，在50℃下干缸还原25-30min。

4.根据权利要求2所述天然靛蓝染色蚕丝织物的拉曼光谱鉴别方法，其特征在于：所述步骤(b)氧化过程中皂洗的具体过程为：配制净洗剂209为1.5g/l，Na2CO2为1g/l的皂洗液，将蚕丝织物投入到皂洗液中，在95℃下皂洗10min。

5.根据权利要求1所述天然靛蓝染色蚕丝织物的拉曼光谱鉴别方法，其特征在于：所述步骤(2)的电解池中电解质为氯化钾或者硫酸。

6.根据权利要求1所述天然靛蓝染色蚕丝织物的拉曼光谱鉴别方法，其特征在于：所述步骤(4)中，傅立叶变换红外-拉曼光谱仪扫描样品1、样品2及样品3时，扫描信号均累加32次。

7.根据权利要求1所述天然靛蓝染色蚕丝织物的拉曼光谱鉴别方法，其特征在于：所-1述步骤(4)中，傅立叶变换红外-拉曼光谱仪的光谱分辨率设置为4cm 。

8.根据权利要求1所述天然靛蓝染色蚕丝织物的拉曼光谱鉴别方法，其特征在于：所述步骤(4)中，傅立叶变换红外-拉曼光谱仪的激光功率设置为100-200mW。
