专利号: 201810903891X
申请人: 江苏师范大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种拉曼光谱测试系统,其特征在于:包括激光器(21)、第一号光路切换装置(1-1)、第二号光路切换装置(1-2)、光学整形器(90)、用于改变光斑大小的透镜组(91、92)、第一号反射镜(93)、第二号反射镜(94)、第三号反射镜(96)、第四号反射镜(100)、二相色镜(95)、滤光片(102)、凸透镜(101)、物镜(97)和CCD;

CCD为光采集模块,CCD用于采集经过单色仪采集光学信号发送至计算机;

第一号光路切换装置(1-1)、第二号光路切换装置(1-2)均为光路切换装置;

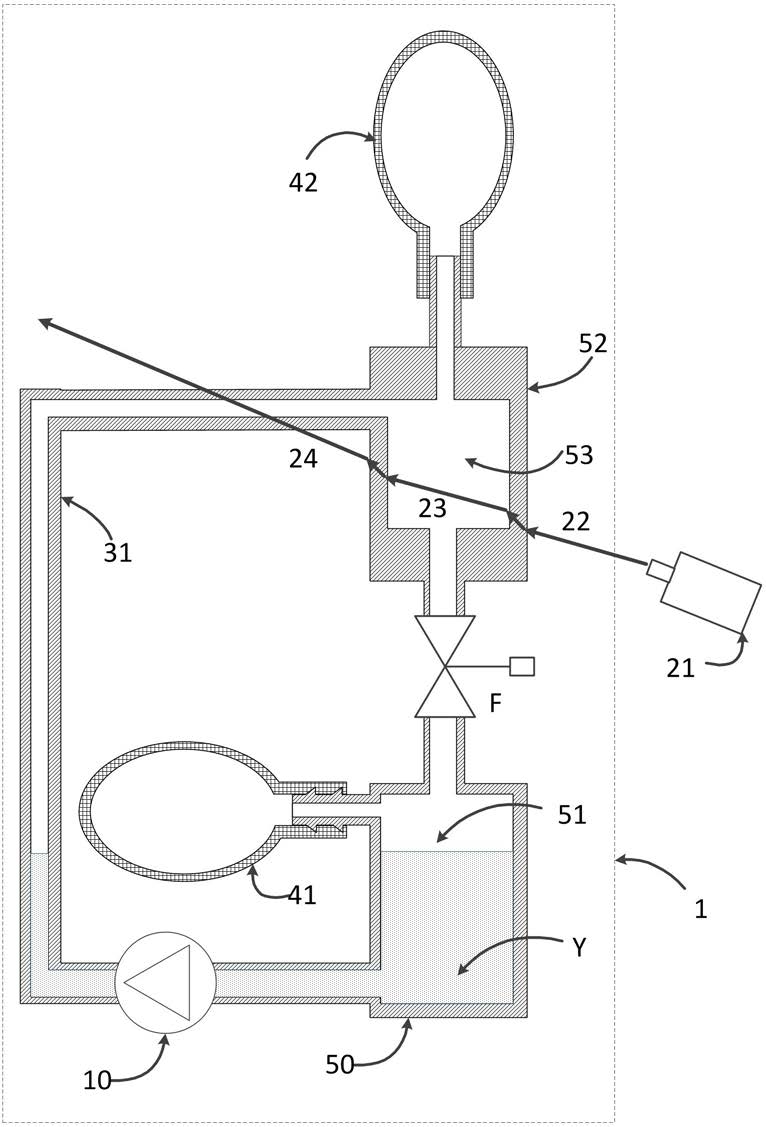

光路切换装置包括泵(10)、储存容器(50)、输送管道(31)、透明材料制成的透明器件(52)、阀(F)、一号平衡气囊(41)、二号平衡气囊(42)、液态金属(Y);

透明器件(52)具有第一表面平面、第二表面平面,透明器件的第一表面平面与透明器件的第二平面表面平行;

透明器件具有空腔(53);

透明器件的空腔具有第一腔面平面、第二腔面平面,透明器件的空腔的第一腔面平面与透明器件的空腔的第二腔面平面平行;

透明器件的第一表面平面 与 透明器件的空腔的第一腔面平面 相互平行;

储存容器(50)的容纳腔(51)与一号平衡气囊(41)相通,起到平衡气压的作用;

透明器件的空腔(53)与二号平衡气囊(42)相通,起到平衡气压的作用;

泵(10)的进口与储存容器(50)的容纳腔(51)的底部相通;

泵(10)的出口与透明器件的空腔(53)相通;

当需要将透明器件作为反光镜使用的时候先将阀(F)截止,再启动泵(10)将液态金属(Y)输送到透明器件(52)的空腔(53)内,使透明器件变成反光镜;

当需要将透明器件作为透光镜使用的时候先将阀(F)开放,将液态金属(Y)在重力作用下流入到储存容器(50)的容纳腔(51)内,使透明器件失去填充变成透明状态;

测试模式下:将第一号光路切换装置(1-1)、第二号光路切换装置(1-2)均置为透明状态,激光器(21)发射出激光(22),激光(22) 依次经过第一号光路切换装置(1-1)、光学整形器(90)、透镜组(91、92)、第一号反射镜(93)、第二号反射镜(94)至二相色镜(95),二相色镜(95)透射波长大于工作波长的杂光(22-2),杂光(22-2)被抛弃,二相色镜(95)反射波长工作波长的测试光(22-1),测试光(22-1)经过第三号反射镜(96)后再投射到样品(98)上,测试光(22-1)投射在样品(98)上后样品(98)会产生拉曼散射,产生指纹光(80),指纹光(80)经过物镜(97)的收集后,通过第三号反射镜(96)的反射到达二相色镜(95),再经过第二号光路切换装置(1-2)到达第四号反射镜(100),然后又经过滤光片(102),然后又经过凸透镜(101)进入单色仪,再后CCD采集到指纹光(80)的光谱信号输送给计算机,实现对样品的拉曼光谱分析;

校验模式下:将第一号光路切换装置(1-1)、第二号光路切换装置(1-2)均置为反射状态即光路切换装置内有液态金属填充,激光器(21)发射出激光(22)、激光(22)依次经过第一号光路切换装置(1-1)、第二号光路切换装置(1-2)、第四号反射镜(100)、滤光片(102)、凸透镜(101)进入单色仪,再后CCD采集到激光(22)的光谱信号输送给计算机,实现对激光(22)分析,以检验激光(22)的杂光含量,以检测激光器的工作状态,连续测试时,在每次测试之前进行一次激光器的检测,如果激光器出现问题及时发现激光器的问题。
