专利号: 2015104727221
申请人: 芜湖职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

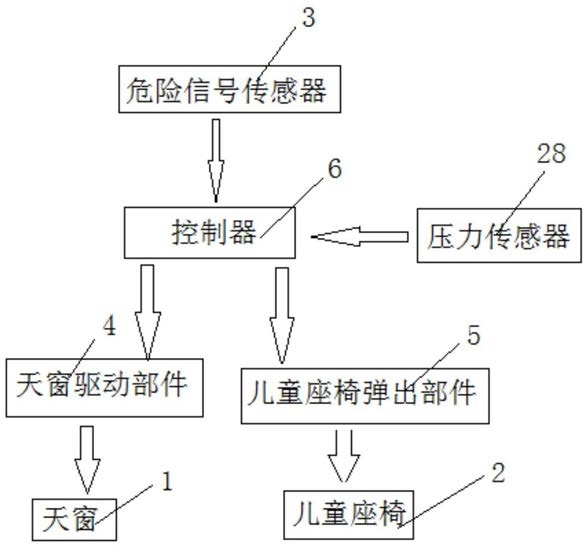

1.一种汽车儿童逃生系统,包括设置在汽车顶棚上的可活动的天窗(1),儿童座椅(2);其特征在于:所述儿童座椅(2)设置在天窗(1)的下方,还设置有危险信号传感器(3),天窗驱动部件(4),儿童座椅弹出部件(5),控制器(6);所述危险信号传感器(3)感应车内危险信号并将该信号传递给控制器(6),控制器(6)根据危险信号先启动天窗驱动部件(4)使天窗打开,天窗打开后再命令儿童座椅弹出部件(5)工作,使儿童座椅(2)上升至天窗(1)外。

2.如权利要求1所述的汽车儿童逃生系统,其特征在于:所述的天窗驱动部件(4)包括由控制器控制的天窗驱动电机(41),由天窗驱动电机带动的驱动齿轮(42),固定在天窗(1)上并与驱动齿轮(42)配合的齿条(43)。

3.如权利要求1所述的汽车儿童逃生系统,其特征在于:所述危险信号传感器(3)为烟雾传感器或温度传感器。

4.如权利要求2所述的汽车儿童逃生系统,其特征在于:在天窗(1)与齿条前进方向平行的两侧设置有支撑天窗的导轨(7),导轨(7)上设置有一组滚轮。

5.如权利要求1所述的汽车儿童逃生系统,其特征在于:还包括固定在车身上用于放置儿童座椅(2)的底座(9),所述底座(9)为盒体结构,儿童座椅(2)置于底座(9)内。

6.如权利要求5所述的汽车儿童逃生系统,其特征在于:所述儿童座椅弹出部件(5)包括升降器及驱动升降器动作的驱动单元;

所述升降器包括两组对称设置的伸缩杆组件(10),在伸缩杆组件(10)间设置有一组横杆(11);所述伸缩杆组件(10)包括顺次铰接的外铰板(12)和顺次铰接的内铰板(13),所述外铰板(12)和内铰板(13)交叉布置,在外铰板(12)与内铰板(13)的交叉处通过销轴铰接;所述底座(9)上设置有滑轨(14)及设置在滑轨上可移动的滑块(15),所述伸缩杆组件(10)最下端的外铰板(12)与滑块(15)铰接,最下端的内铰板(13)与底座(9)铰接,伸缩杆组件(10)最上端的外铰板(12)和内铰板(13)分别和儿童座椅(2)底部的四个铰接点铰接;

所述驱动单元包括座椅驱动电机(51),由座椅驱动电机(51)带动的液压泵(52),和液压泵(52)依次连接的电磁换向阀(53)、液控单向阀(54)、节流阀(57)及液压缸(55),所述液压缸(55)内设置有活塞杆(56),活塞杆(56)水平设置,其端部顶在最下端外铰板(12)和内铰板(13)之间的横杆(11)上。

7.如权利要求1所述的汽车儿童逃生系统,其特征在于:所述儿童座椅(2)包括坐垫(21)、椅背(22)和两边的扶手(23)及安全带组件(24),在坐垫(21)内还设置有压力传感器(28)。

8.如权利要求1所述的汽车儿童逃生系统,其特征在于:在天窗(1)的端部设置有控制座椅驱动电机(51)运行的继电器。

9.如权利要求1所述的汽车儿童逃生系统,其特征在于:所述儿童座椅弹出部件(5)包括座椅驱动电机(51),由座椅驱动电机(51)带动的液压泵(52),和液压泵(52)依次连接的电磁换向阀(53)、液控单向阀(54)、节流阀(57)及液压缸(55),所述液压缸(55)内设置有活塞杆(56),活塞杆(56)竖直放置,其端部直接顶在儿童座椅(2)的底部。

10.如权利要求6或9所述的汽车儿童逃生系统,其特征在于:所述液压泵(52)与电磁换向阀(53)之间还设置有稳压阀(58)。
