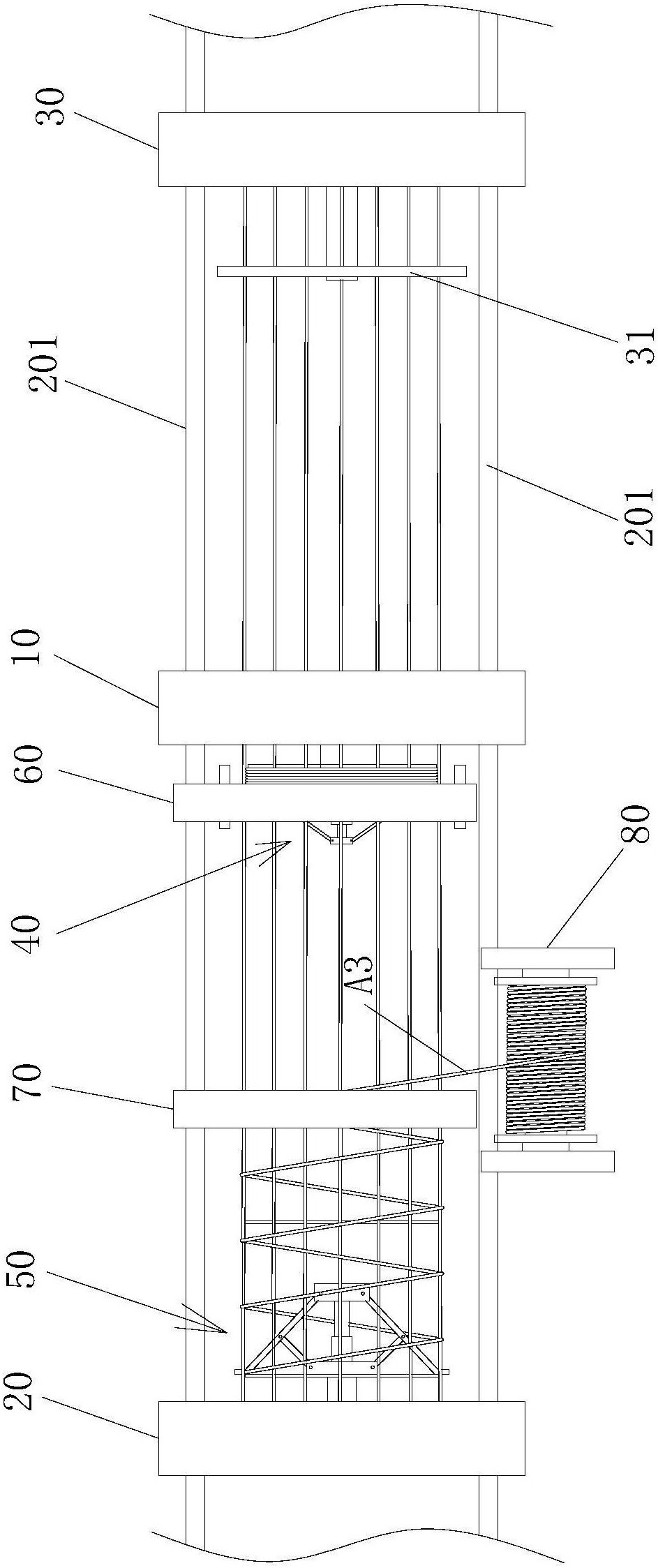

1.一种便于钢筋笼卸载的路桥承重柱用钢筋笼焊接设备，其特征在于：包括相对布置的固定安装座和活动安装座，活动安装座安装在第一滑轨上，第一滑轨沿固定安装座和活动安装座之间的间距方向布置，第一驱动机构驱使活动安装座进行移动；固定安装座和活动安装座上分别设置同芯相对布置的第一、二转盘，第一、二转盘分别转动安装在固定安装座和活动安装座上，第二驱动机构驱使第一、二转盘进行转动；第一转盘靠近活动安装座一侧的盘面上设置有用于固定钢筋圈的第三固定装置，固定安装座和活动安装座之间设置有用于布设绕筋在纵筋上进行缠绕的布料架以及对钢筋圈、纵筋、绕筋之间进行焊接的焊接装置；绕筋卷绕在线盘上，线盘转动固定在布料架上，线盘的轴向与纵筋相平行布置，布料架的旁侧设置有用于对绕筋在纵筋上的缠绕进行纠偏的纠偏装置，纠偏装置包括钢筋笼上方设置的第二横梁，第二横梁上设置有升降台，升降台上设置有三根悬吊状布置的纠偏杆，纠偏杆的下端沿绕筋缠绕的螺旋线间隔依次设置纠偏件，纠偏件为叉口向下且叉口逐渐增大的叉形件构成；第一转盘上开设有供纵筋穿过的第二通孔，第二通孔呈环形辐射状布置，第二通孔的直径大于纵筋的直径，第一转盘远离活动安装座一侧盘面上设置有第二轴体，第二轴体与第一转盘同芯布置，第二轴体上套设有与其可构成可拆卸式连接配合的限位件，限位件由内环、外环和连接内、外环的第二连接杆组成，外环的内径与钢筋笼上纵筋围合的圆圈的直径相一致，第一、二转盘结构相同；活动安装座与固定安装座之间设置有用于将焊接好的钢筋笼进行卸载的卸料装置，卸料装置包括位于钢筋笼下方的第一、二支撑座，第一、二支撑座沿钢筋笼的轴向间隔相对设置，第一、二支撑座的上端设置有用于支撑钢筋笼的弧形支撑组件，弧形支撑组件的轮廓与钢筋笼下部的外轮廓相一致，弧形支撑组件由第一、二弧形件构成，第一、二弧形件相靠近的一端通过第十铰接轴构成铰接连接，第十铰接轴平行于钢筋笼芯线布置，第一弧形件与第一、二支撑座固定连接，第二弧形件与第十驱动机构相连接，第十驱动机构调节弧形件处于两种状态，其一为：第一、二弧形件沿钢筋笼芯线所在的铅垂面呈对称布置用于支撑钢筋笼的支撑位，其二为：第二弧形件绕第十铰接轴转动至第十铰接轴的下方对钢筋笼的卸载进行避让的避让位；第二弧形件的外侧设置有移动小车，移动小车沿垂直于钢筋笼芯线方向进行移动，移动小车上设置有用于钢筋笼卸料的导料面，导料面沿移动小车的行走方向呈倾斜状布置，导料面靠近第一弧形件的一端为a端，导料面远离第一弧形件的一端为b端，a端的高度与第十铰接轴的高度相一致且大于b端的高度。

2.根据权利要求1所述的便于钢筋笼卸载的路桥承重柱用钢筋笼焊接设备，其特征在于：弧形支撑组件的凹面上设置有圆形筋条，圆形筋条平行于钢筋笼的芯线方向布置，圆形筋条沿钢筋笼的周向在弧形支撑组件的凹面上间隔设置，圆形筋条的长度与弧形支撑组件的长度相一致。

3.根据权利要求2所述的便于钢筋笼卸载的路桥承重柱用钢筋笼焊接设备，其特征在于：导料面为相对倾斜布置的两导轨杆构成，导轨杆的截面为圆形，导料面的倾斜角度为

2～2.5°，两导轨杆之间设置有用于对钢筋笼在导料面上的滚动进行缓冲的缓冲件，缓冲件沿导轨杆的长度方向间隔设置，缓冲件为杆件或板件构成，缓冲件倾斜布置且倾斜方向与导料面的倾斜方向相反，缓冲件的中部与移动小车通过第十一铰接轴铰接连接，第十一铰接轴平行于钢筋笼的芯线方向布置，缓冲件的下端与拉簧相连接，拉簧驱使缓冲件的上端凸出于导料面的上方，两导轨杆之间设置有对缓冲件的转动进行限位的限位杆，限位杆位于缓冲件的上侧，限位杆垂直于导轨杆布置。
