1.一种基于马来酸酐的二元醇超支化单体，其结构式如下：

其中 为二元醇，n≥4。

2.如权利要求1所述的一种基于马来酸酐的二元醇超支化单体，其特征在于：所述二元醇为乙二醇，丙二醇、丁二醇、戊二醇、己二醇、聚乙二醇中的一种。

3.一种如权利要求1或2所述的基于马来酸酐的二元醇超支化单体的制备方法，包括如下步骤：步骤一：以二元醇、马来酸酐和甲基丙烯酸甘油酯为原料制备第一代产物，其结构式为：

步骤二：以第一代产物、马来酸酐和甲基丙烯酸甘油酯为原料制备第二代产物，其结构式为：

4.如权利要求3所述的一种基于马来酸酐的二元醇超支化单体的制备方法，其特征在于：所述步骤一的具体步骤为：(1)将1份二元醇，3-4份马来酸酐加入到反应容器中，混合均匀，升温至60-70℃，并加入催化剂和阻聚剂，待马来酸酐融化后，升温至80-85℃，继续搅拌4h后，冷却至室温，用乙酸乙酯萃取产物，再用水洗2～3次，过滤，干燥，去除溶剂，得到中间产物；

(2)将2-3份甲基丙烯酸缩水甘油酯，催化剂和溶剂加入到反应容器中，升温至70℃，将1份步骤(1)中的中间产物逐滴滴入反应器中，在0.5-1h内滴完，然后将反应体系升温至85℃，继续搅拌5h后，冷却至室温，用乙酸乙酯萃取产物，水洗2～3次，过滤，干燥，去除溶剂，得到第一代产物。

5.如权利要求3所述的一种基于马来酸酐的二元醇超支化单体的制备方法，其特征在于：所述步骤二的具体步骤为：(1)将1份第一代产物，3-4份马来酸酐加入到反应容器中，混合均匀，升温至60-70℃，并加入催化剂和阻聚剂，马来酸酐融化后，升温至80-85℃，继续搅拌4h后，冷却至室温，用乙酸乙酯萃取产物，再用水洗2～3次，过滤，干燥，去除溶剂，得到中间产物；

(2)将2-3份甲基丙烯酸缩水甘油酯，催化剂和溶剂加入到反应容器中，升温至70℃，将1份步骤(3)中的中间产物逐滴滴入反应器中，在0.5-1h内滴完，然后将反应体系升温至85℃，继续搅拌4h后，冷却至室温，用乙酸乙酯萃取产物，再用水洗2～3次，过滤，干燥，去除溶剂，得到第二代产物。

6.如权利要求4-5任一项所述的一种基于马来酸酐的二元醇超支化单体的制备方法，其特征在于：所述步骤(1)中的催化剂为浓硫酸、浓盐酸、对甲苯磺酸、甲烷磺酸和氯化亚砜中的一种，其加入的重量为反应体系的2-5wt％。

7.如权利要求4-5任一项所述的一种基于马来酸酐的二元醇超支化单体的制备方法，其特征在于：所述步骤(1)阻聚剂为对羟基苯甲醚、氯化亚铜、对苯二酚、对苯醌和2,5-二甲基对苯二酚中的一种，其加入的重量为反应体系的1-5wt‰。

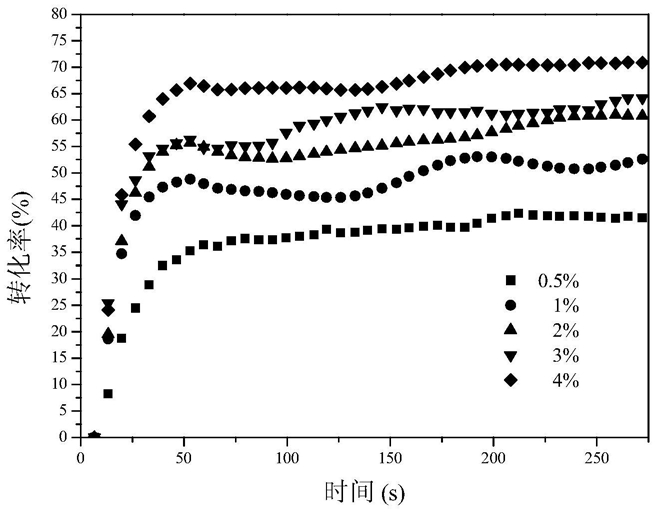

8.如权利要求4-5任一项所述的一种基于马来酸酐的二元醇超支化单体的制备方法，其特征在于：所述步骤(2)中的催化剂为四丁基溴化铵、四甲基氯化铵、三乙胺、N,N-二甲基苯胺和三苯基磷中的一种，其加入的重量为反应体系的2-5wt％。
