1.一种光催化马来酸酐接枝亚麻布的方法，其特征在于：包括如下步骤：步骤一、将亚麻布放入16％的氢氧化钠水溶液中30s取出，用蒸馏水洗涤至中性，放入真空干燥箱中烘干；

步骤二、将烘干后的亚麻布放在含有光引发剂的马来酸酐溶液中浸泡15min取出，然后每一面亚麻布照射紫外光2‑4min；

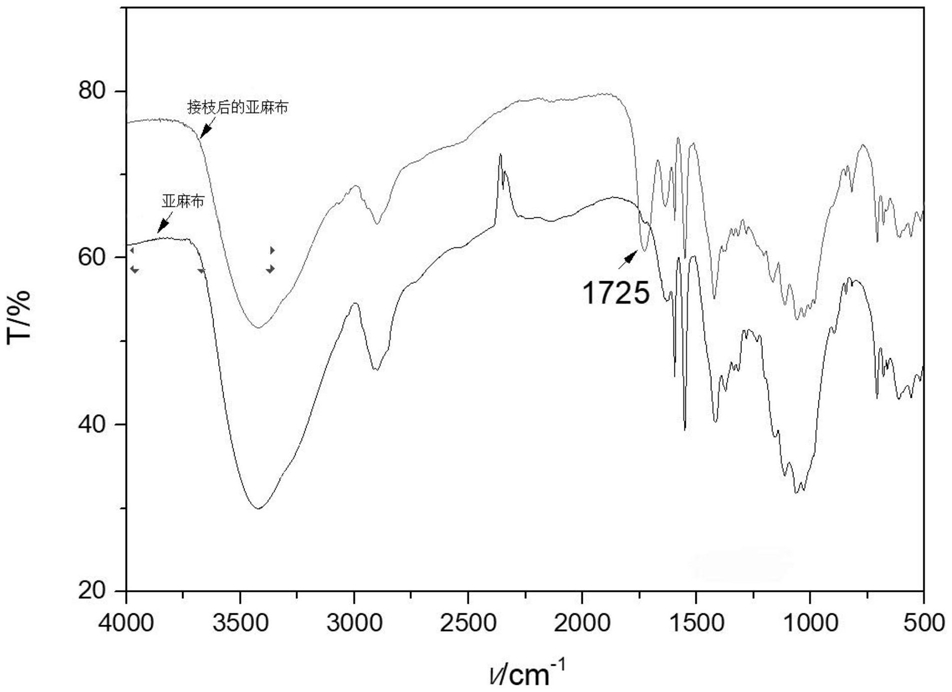

步骤三、照射完成之后，取出亚麻布，用蒸馏水洗涤至中性，放入真空干燥箱中干燥得到已接枝马来酸酐的亚麻布。

2.根据权利要求1所述的一种光催化马来酸酐接枝亚麻布的方法，其特征在于：步骤一中，烘干温度为60℃，烘干时间为90min。

3.根据权利要求1所述的一种光催化马来酸酐接枝亚麻布的方法，其特征在于：步骤二中，马来酸酐溶液的溶剂为N,N‑二甲基甲酰胺溶液DMF。

4.根据权利要求1或3所述的一种光催化马来酸酐接枝亚麻布的方法，其特征在于：步骤二中，所述马来酸酐溶液中马来酸酐的质量浓度为10～50％。

5.根据权利要求1所述的一种光催化马来酸酐接枝亚麻布的方法，其特征在于：步骤二中，所述光引发剂为2,4,6‑三甲基苯甲酰基‑二苯基氧化膦。

6.根据权利要求1所述的一种光催化马来酸酐接枝亚麻布的方法，其特征在于：步骤二中，光引发剂的质量为所称取马来酸酐质量的2％。

7.根据权利要求1所述的一种光催化马来酸酐接枝亚麻布的方法，其特征在于：步骤二中照射紫外光的紫外灯的功率为112‑280W，波长为395nm。

8.根据权利要求1所述的一种光催化马来酸酐接枝亚麻布的方法，其特征在于：步骤三中，干燥温度为60℃，干燥时间为90min。
