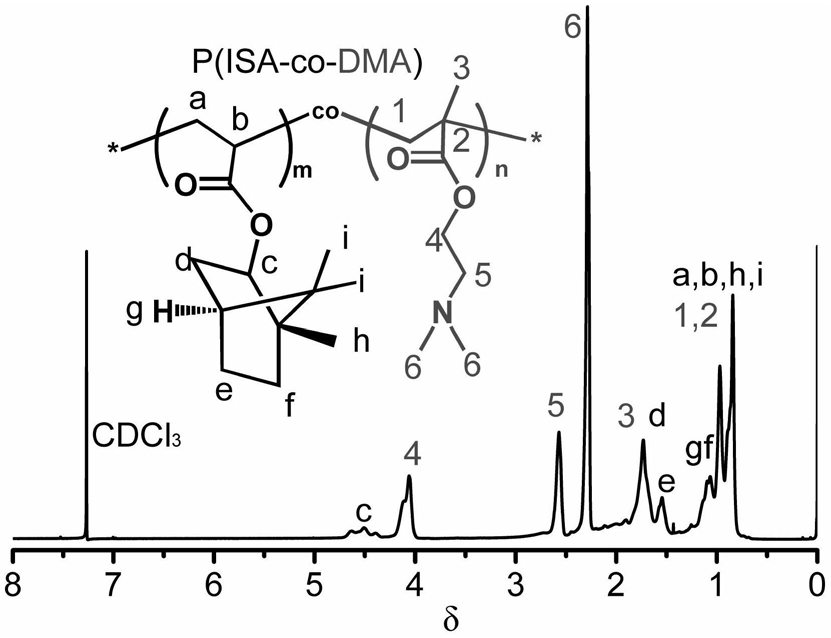

1.一种镁基抗菌耐蚀纳米涂层的制备方法，其步骤如下：(1) 离子型无规共聚物的制备：按配比称取离子型单体、手性单体及引发剂，依次加入圆底烧瓶内，向烧瓶内加入适量体积的二氧六环作为溶剂，通氮气30min，控制反应温度及时间进行反应，反应完成后将最终反应液在去离子水中透析，除去未反应单体、引发剂、有机溶剂，透析液经冷冻干燥得到离子型无规共聚物；所用离子型单体选自：( 甲基) 丙烯酸二甲基胺基乙酯、对乙烯基苯磺酸、( 甲基) 丙烯酸酐，手性单体选用( 甲基) 丙烯酸异冰片酯，引发剂为2,2- 偶氮二异丁腈或2,2- 偶氮二异庚腈；(2) 复合纳米粒子溶液的制备：将步骤(1) 所制备的离子型无规共聚物溶解在醇类溶剂中，接着向上述溶液中滴加含单宁酸抗菌分子的醇溶液，促使离子型无规共聚物与单宁酸抗菌分子发生复合自组装，形成复合纳米粒子溶液；(3) 抗菌耐蚀纳米涂层的制备：以步骤(2) 中所制备的复合纳米粒子溶液为电解液，镁及镁合金为工作电极，铂片电极为对电极，通过电泳沉积技术制备镁基抗菌耐蚀纳米涂层。2.根据权利要求1 所述的一种镁基抗菌耐蚀纳米涂层的制备方法，其特征在于步骤(1) 中，离子型单体与手性单体的反应摩尔比为1:1 ～1:2，引发剂的加入量为上述反应单体总摩尔数的1％～2％，溶剂二氧六环的体积为10mL ～20mL，反应温度65℃～70℃，反应时间12h ～24h。3.根据权利要求1 所述的一种镁基抗菌耐蚀纳米涂层的制备方法，其特征在于步骤(2) 中，所用的醇类溶剂选自甲醇、乙醇、正丁醇中的一种，溶液中离子型无规共聚物的浓度为1mg/mL ～5mg/mL，含单宁酸抗菌分子的醇溶液浓度为1mg/mL ～5mg/mL。4.根据权利要求1 所述的一种镁基抗菌耐蚀纳米涂层的制备方法，其特征在于步骤(2) 中，离子型无规共聚物与单宁酸抗菌分子发生复合自组装时二者的溶液体积比为1:0.2 ～1:0.6，所形成的复合纳米粒子尺寸在50nm ～300nm，粒子呈荷负电或荷正电。5.根据权利要求1 所述的一种镁基抗菌耐蚀纳米涂层的制备方法，其特征在于步骤(3) 中，电解液体积为10mL ～50mL，电泳沉积电压为10V ～100V，沉积时间为1min ～60min。6.根据权利要求1 所述的一种镁基抗菌耐蚀纳米涂层的制备方法，其特征在于步骤(3) 中，所制备的涂层提高了镁基材的耐腐蚀性，且对大肠杆菌和金黄色葡萄球菌具有良好的抑制作用，并具有优异的细胞相容性。
