专利号: 2015103438900
申请人: 泰州携创农业装备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手携物品或旅行品
更新日期:2025-07-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种折扇竹骨煮料烘干设备,其特征在于:包括竹骨煮料器和竹骨去水烘干器;

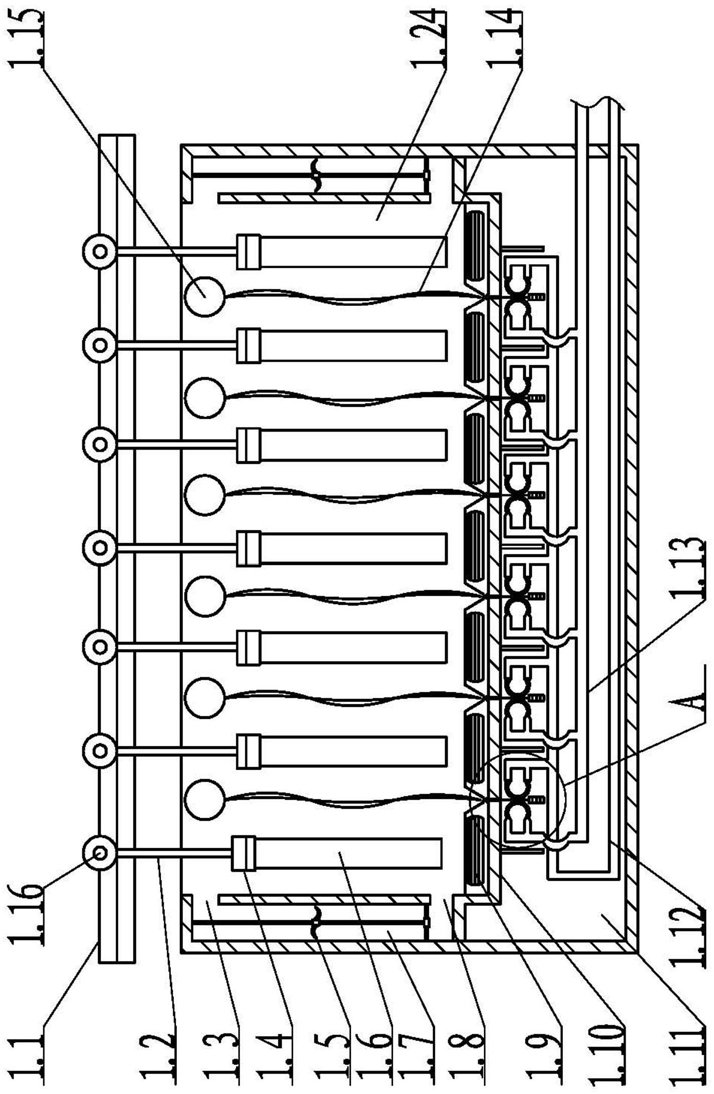

竹骨煮料器包括竹骨夹持固定装置和煮料箱;所述的竹骨夹持固定装置包括转运架和竹骨夹,转运架包括输入滑轨、输出滑轨和升降滑轨,升降滑轨连接升降装置;当升降装置带动升降滑轨到达上限位时,升降滑轨的前端和后端能够与输入滑轨和输出滑轨衔接在一起;竹骨夹通过挂杆连接电动滚轮,电动滚轮能够沿输入滑轨、输出滑轨和升降滑轨移动;

所述的煮料箱包括箱体,在箱体内设置分隔层,分隔层将箱体分隔为上层煮料区和下层设备区,在上层煮料区的底部设置隔液散热区,在隔液散热区内设置金属感应块,在下层设备区内设置感应加热线圈,感应加热线圈连接高频电源;在箱体内设置物料缓释装置;

竹骨去水烘干器包括风能去水装置、输送装置和柔性烘干装置;所述的输送装置包括第一输送装置、插片器和第二输送装置;所述的风能去水装置设置在第一输送装置的上方;

风能去水装置设置包括上机架、鼓风机、气管和风能去水转轮,鼓风机通过气管连接去水转轮,风能去水转轮包括左、右轮体,在左、右轮体的周沿设置出气孔,出气孔的出气方向与轮体周沿相切;左、右轮体安装在中轴的两侧,气管通过中轴联通出气孔;鼓风机能够将流动空气通过气管导入左、右轮体中,流动空气从出气孔吹出,同时带动左、右轮体沿中轴旋转;

风能去水装置通过插片器连接柔性烘干装置;所述的柔性烘干装置设置在第二输送装置的上方;柔性烘干装置包括金属烘干架、感应加热线圈和高频电源,感应加热线圈设置在第二输送装置的下方,感应加热线圈联通高频电源;所述的金属烘干架放置在第二输送装置上,包括上部竹骨插孔和下部蒸发水室,在上部竹骨插孔和下部蒸发水室之间设置镂空隔网。

2.根据权利要求1所述的一种折扇竹骨煮料烘干设备,其特征在于:所述的物料缓释装置包括振动器和带状物容料腔,振动器设置在下层设备区,振动器通过金属传导片穿过分隔层连接并传导振动至带状容料腔的下端,带状容料腔的上端连接浮球;带状容料腔包括带微孔的柔性腔体;在金属传导片和分隔层之间设置通过柔性密封装置连接;所述的振动器包括左、右气囊,金属传导片设置在左、右气囊之间,左、右气囊分别通过气管连接左、右鼓风机。

3.按照权利要求2所述的一种折扇竹骨煮料烘干设备,其特征在于:箱体包括主箱体和侧边箱,侧边箱的下端和上端分别通过上、下联通孔连接主箱体,侧边箱内设置上扬泵叶,所述的上扬泵叶连接防水电机,防水电机能够带动上扬泵叶旋转带动主箱体底部的液流,经由侧边箱扬起输送到主箱体的上层。

4.根据权利要求3所述的一种折扇竹骨煮料烘干设备,其特征在于:风能去水转轮还包括垂直定位装置,所述的垂直定位装置包括距离传感器、导套和导柱,导套安装在上机架上,导柱套入导套中,导套连接中轴;在导套内设置电动齿轮,在导套上设置齿条;距离传感器能感知放置在第一输送装置上竹骨上表面的距离,控制电动齿轮转动,带弄导柱上下移动,与竹骨上表面始终保持预设距离;其中,所述的导套为中空杆体,气管穿过导套和导柱进入中轴中。

5.根据权利要求4所述的一种折扇竹骨煮料烘干设备,其特征在于:第一输送带包括第一支架,透水透气型网面输送带和电动滚轮,电动滚轮安装在第一支架上,网面输送带套装在电动滚轮上。

6.根据权利要求5所述的一种折扇竹骨煮料烘干设备,其特征在于:插片器包括弧形挡片,所述的弧形挡片的弯曲内侧面上设置三个以上的导向滚轮;弧形挡片设置在第一输送装置的末端,弧形挡片的弯曲内侧面与第一输送装置的末端形成竹骨下移、竖直插入金属烘干架的上部竹骨插孔的导向空间。

7.根据权利要求6所述的一种折扇竹骨煮料烘干设备,其特征在于:风能去水装置还包括水汽回收器,水汽回收器设置在第一输送装置的第一支架上,并位于上下网面输送带之间;所述的水汽回收器包括竖直设置的喇叭口管,所述的喇叭口管大径端朝向上部网面输送带,喇叭口管的小径端通过三通接管器向下连接废液回收管,向上通过水分过滤装置连接引风管;所述的废液回收管连接抽水泵;所述的引风管连接引风机。

8.按照权利要求7所述的一种折扇竹骨煮料烘干设备,其特征在于:柔性烘干装置还包括注水器,所述的注水器包括下机架,下机架位于第二输送装置的上方;在下机架上安装进水管、水箱、水泵和出水管,进水管、水箱、水泵和出水管顺次连接在一起;出水管上设置注水管。
