专利号: 201510343885X
申请人: 泉州永春信凯机械设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

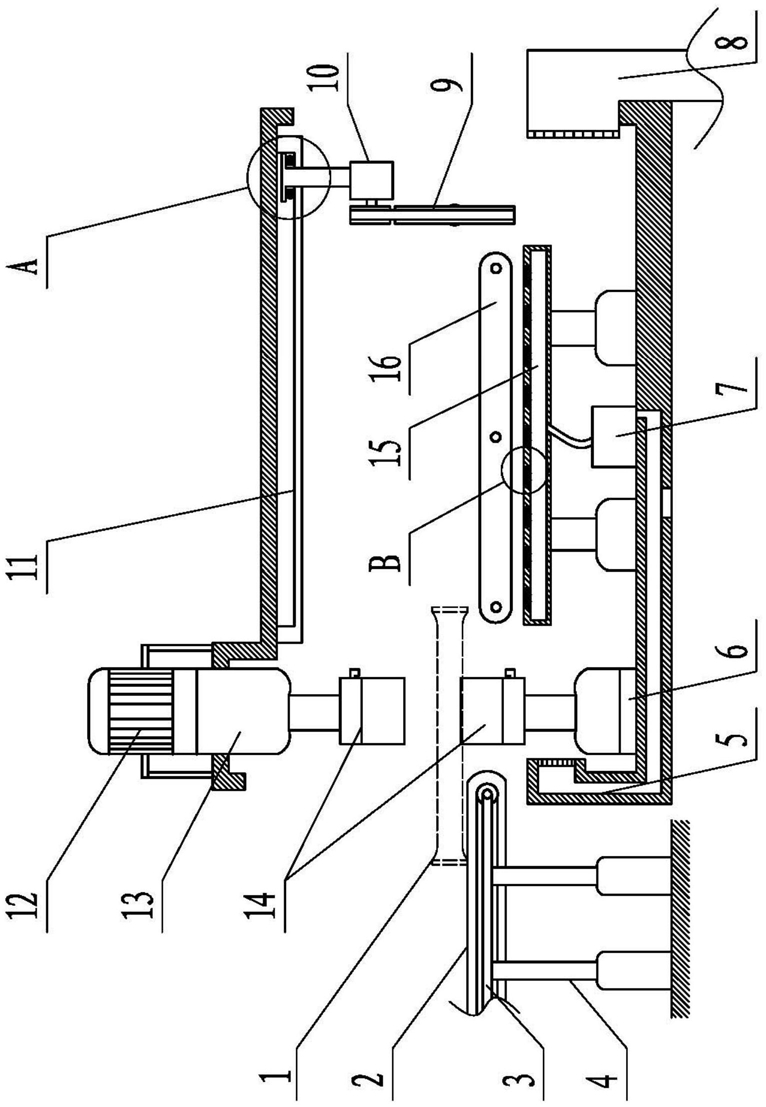

1.一种折扇竹骨的去枝节测长设备,其特征在于:包括去枝节设备和竹料长度初选设备;

去枝节设备包括竹料输送装置,竹料固定装置和去枝节线切割刀具;所述的竹料输送装置包括输送带、输送带安装架和升降装置,输送带安装在输送带安装架上,输送带安装架安装在升降装置上;所述的竹料固定装置包括上、下卡爪,上、下卡爪分别连接上、下伸缩装置;所述的上伸缩装置的上端连接转向电机,下伸缩装置的下端安装在转轴上;所述的去枝节线切割刀具包括旋转电机和旋转框架,旋转电机连接转盘,转盘和旋转框架套装在环形封闭链条内,在转盘和旋转框架的外表面设置轮齿,二者通过轮齿相啮合;还包括两台以上的线切割机,每台线切割机均通过一个气缸安装在旋转框架内;去枝节线切割刀具安装在水平移动装置上;

所述的竹料长度初选设备包括机架,在机架下方设置传送带,在机架上设置长度感应探头,所述的长度感应探头包括一个以上的前端探头和两个以上的后端探头;还包括长度初选控制器,所述的长度初选控制器连接前端和后端探头。

2.根据权利要求1所述的一种折扇竹骨的去枝节测长设备,其特征在于:所述的水平移动装置包括水平导轨和滑轮车,滑轮车安装在水平导轨内,去枝节线切割刀具连接滑轮车。

3.根据权利要求1所述的一种折扇竹骨的去枝节测长设备,其特征在于:所述的线切割机包括线切割电机和“V”形架,“V”形架的尖端安装在线切割电机上;还包括钼丝、主动轮和两个被动轮,线切割电机的转动轴连接主动轮,“V”形架的两个支臂上分别安装两个被动轮;钼丝呈封闭环形,套装在主动轮和两个被动轮上;在两个被动轮之间的钼丝为线切割丝区。

4.根据权利要求3所述的一种折扇竹骨的去枝节测长设备,其特征在于:还包括线切割碎末清理装置,线切割碎末清理装置包括升降平台;在升降平台表面设置气吹孔,在升降平台的前端设置气吹管,气吹管连接鼓风机,气吹孔通过气流稳压装置连接鼓风机;还包括抽风管,抽风管的管口位于升降平台的末端,抽风管连接抽风机。

5.按照权利要求4所述的一种折扇竹骨的去枝节测长设备,其特征在于:所述的气流稳压装置包括三个顺序连通的气室,在第一气室下端设置进气孔,所述的进气孔连接鼓风机;

在第一气室的上端设置泄气孔,在第一气室的侧壁上设置与第二气室连通的连通孔,在第一气室内设置浮动气塞,浮动气塞设置在进气孔和泄气孔之间;在第三气室上设置出气孔,所述的出气孔通过气管连通升降平台的气吹孔。

6.根据权利要求5所述的一种折扇竹骨的去枝节测长设备,其特征在于:在升降平台的一侧设置推杆,推杆连接水平气缸;在升降平台的另一侧设置集料仓。

7.根据权利要求1所述的一种折扇竹骨的去枝节测长设备,其特征在于:所述的长度感应探头包括两个前端探头和六个后端探头,按照竹料的传送方向由前向后分别为第一前端探头、第二前端探头和第一、二、三、四、五、六后端探头;其中第一前端探头连接控制第四、五、六后端探头;第二前端探头连接全部后端探头。

8.根据权利要求7所述的一种折扇竹骨的去枝节测长设备,其特征在于:还包括阶梯式选择输料装置,阶梯式选择输料装置安装在竹料长度初选设备的传送带末端;阶梯式选择输料装置的输料方向与竹料长度初选设备的传送带的传送方向相垂直,并将竹料由下而上倾斜30-60度角进行输送;所述的阶梯式选择输料装置包括两组以上的输送带对接而成,在阶梯式选择输料装置的输送带上每隔20-30mm设置一个条形挡块;其中至少包含一组自由转动输送带,所述的自由转动输送带能够由长度初选控制器控制转动,当检测到不满足长度要求的竹料,长度初选控制器能够控制自由转动输送带向下摆动,将竹料从阶梯式选择输料装置上卸下;还包括一个顶料装置,所述的顶料装置包括气缸和顶杆,顶杆对齐储料仓,当竹料由阶梯式选择输料装置输送到与储料仓齐平时,顶杆将竹料顶出至储料仓内。

9.根据权利要求8所述的一种折扇竹骨的去枝节测长设备,其特征在于:包含两台以上的竹料长度初选设备;各竹料长度初选设备纵向排列;在下方的竹料长度初选设备上设置接料板,接料板的下端安装在竹料长度初选设备传送带的侧面,接料板的上端承接上一级选料组的阶梯式选择输料装置的自由转动输送带的下摆位置;每台竹料长度初选设备对应配置一个阶梯式选择输料装置和一个储料仓。
