1.一种利用增韧改性技术制备柔韧聚丙烯纺粘非织造材料的方法，其特征在于，步骤如下：将纺丝级聚丙烯母粒与增韧改性材料预混，经熔融共混造粒后得到复合母粒，再经纺粘技术制备得到柔韧纺粘非织造材料；

所述的增韧改性材料为透明聚丙烯粒子，重均分子量为110000～150000，熔点为75～

80℃，结晶度为10～15％，弹性模量为90～120MPa，拉伸断裂比为800～1000％，熔体流动速率为35～40g/10min；

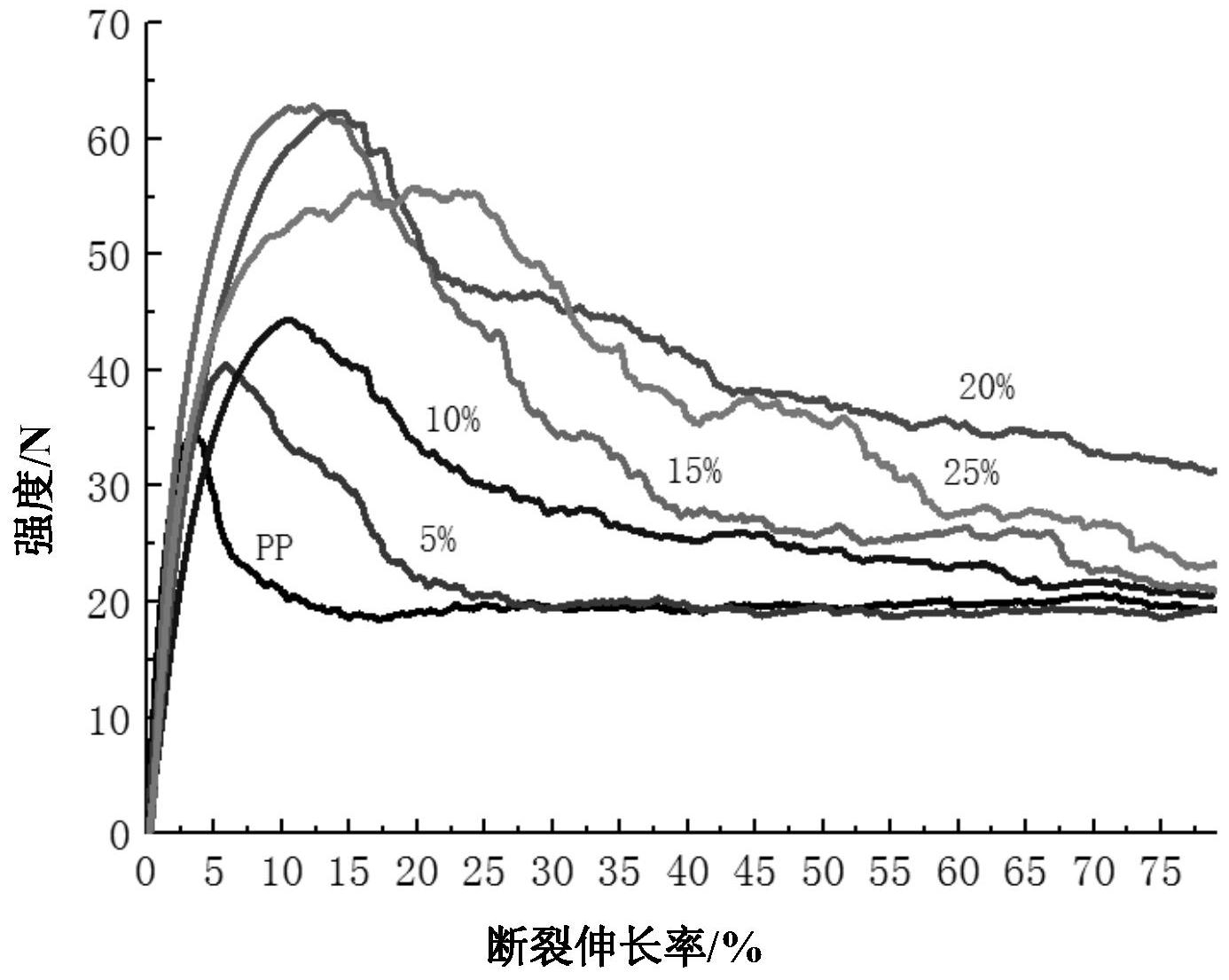

所述增韧改性材料的添加量为纺丝级聚丙烯母粒与增韧改性材料总质量的5～40％。

2.根据权利要求1所述的利用增韧改性技术制备柔韧聚丙烯纺粘非织造材料的方法，其特征在于，所述增韧改性材料的添加量为纺丝级聚丙烯母粒与增韧改性材料总质量的15～20％。

3.根据权利要求1所述的利用增韧改性技术制备柔韧聚丙烯纺粘非织造材料的方法，其特征在于，所述的增韧改性材料经40～50℃平衡干燥后，再与纺丝级聚丙烯母粒进行预混。

4.根据权利要求1所述的利用增韧改性技术制备柔韧聚丙烯纺粘非织造材料的方法，其特征在于，所述的预混时间为10～15s/次，重复8～10次，混合间隔为10～15s。

5.根据权利要求1所述的利用增韧改性技术制备柔韧聚丙烯纺粘非织造材料的方法，其特征在于，经双螺杆挤出机进行熔融共混，挤出机各区最高温度为200～205℃，螺杆转速为60～70r/min。

6.根据权利要求1所述的利用增韧改性技术制备柔韧聚丙烯纺粘非织造材料的方法，其特征在于，所述纺粘技术的具体过程为：复合母粒切片后，经熔融挤压、过滤、计量后，从纺丝孔喷出，再经风冷、牵伸后得到聚丙烯增韧纺粘纤维网，最后经预压及热压得到所述的柔韧纺粘非织造材料。

7.根据权利要求6所述的利用增韧改性技术制备柔韧聚丙烯纺粘非 织造材料的方法，其特征在于，所述纺粘技术的工艺参数为：挤出温度为210～220℃，熔体挤出量为150～

200mL/min，牵伸风温为40～45℃，网下吸风为4000～5000Pa，网帘传动速度为5～10m/min，预压温度为45～55℃，热压温度为110～130℃，热压压力为1000～1300kgf。
