1.一种磷化亚铜纳米管的制备方法，其特征在于，包括以下步骤：

1)向锥形瓶中加入体积30～45mL的N,N-二甲基甲酰胺溶液；

2)向锥形瓶中加入0.10g十六烷基三甲基溴化铵CTAB，搅拌、超声至完全溶解，CTAB浓度为2.22g/L～3.33g/L；

3)向锥形瓶中加入铜盐，搅拌、超声至完全溶解，铜盐的浓度为5.00g/L～8.00g/L；

4)将步骤3)得到的透明溶液转入聚四氟乙烯内衬中，再向透明溶液中加入0.08～

0.20g的黄磷，使其浓度为1.50～7.00g/L，然后把聚四氟乙烯内衬密封到不锈钢模具中，在密闭条件下由室温开始加热并在140～160℃加热反应12～20h；

5)反应完成后，随炉冷却到室温，然后用快速定量滤纸过滤，即得粗产物；

6)依次分别用去离子水、苯和无水乙醇对粗产物进行洗涤；

7)将洗涤后的产品置入真空干燥箱中，于50～60℃下真空干燥4h，得到磷化亚铜纳米管。

2.根据权利要求1所述的一种磷化亚铜纳米管的制备方法，其特征在于：所述的铜盐是硫酸铜、氯化铜或硝酸铜。

3.根据权利要求1所述的一种磷化亚铜纳米管的制备方法，其特征在于：所述的聚四氟乙烯内衬为50mL，填充度为60％～90％。

4.根据权利要求1所述的一种磷化亚铜纳米管的制备方法，其特征在于：包括以下步骤：

1)向锥形瓶中加入体积40mL的N,N-二甲基甲酰胺溶液；

2)向锥形瓶中加入0.10g十六烷基三甲基溴化铵CTAB，搅拌、超声至完全溶解，CTAB浓度为2.50g/L；

3)向锥形瓶中加入铜盐，搅拌、超声至完全溶解，铜盐的浓度为6.25g/L，所述的铜盐为五水合硫酸铜；

4)将步骤3)得到的透明溶液转入聚四氟乙烯内衬中，再向透明溶液中加入0.124g的黄磷，使其浓度为3.10g/L，然后把聚四氟乙烯内衬密封到不锈钢模具中，在密闭条件下由室温开始加热并在160℃加热反应16h；

5)反应完成后，随炉冷却到室温，然后用快速定量滤纸过滤，即得粗产物；

6)依次分别用去离子水、苯和无水乙醇对粗产物进行洗涤；

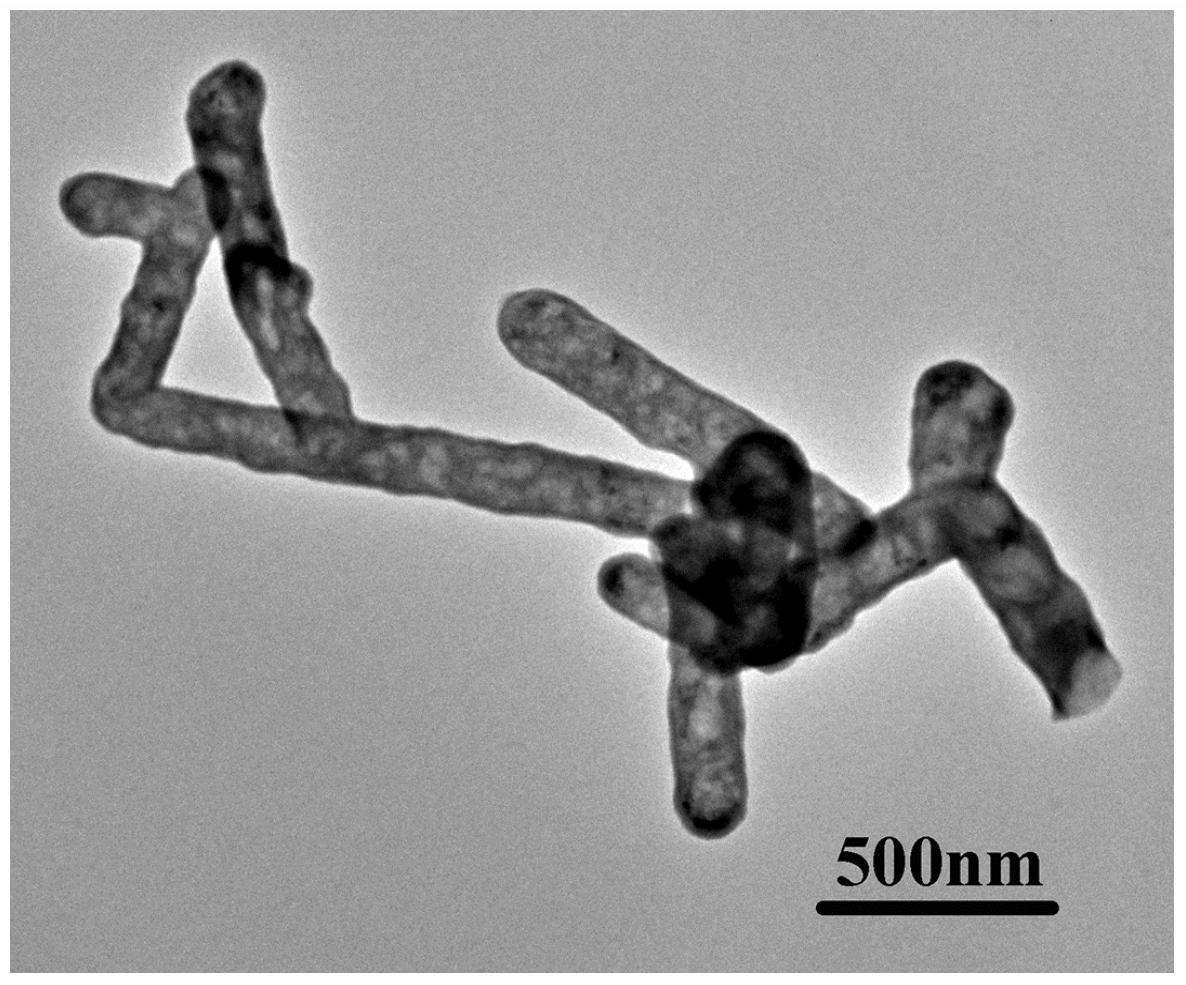

7)将洗涤后的产品置入真空干燥箱中，于50～60℃下真空干燥4h，得到磷化亚铜纳米管。
