+

1.一种硫化亚铜纳米粉体的固相反应制备方法，其特征在于：以固体卤化亚铜作为Cu2-

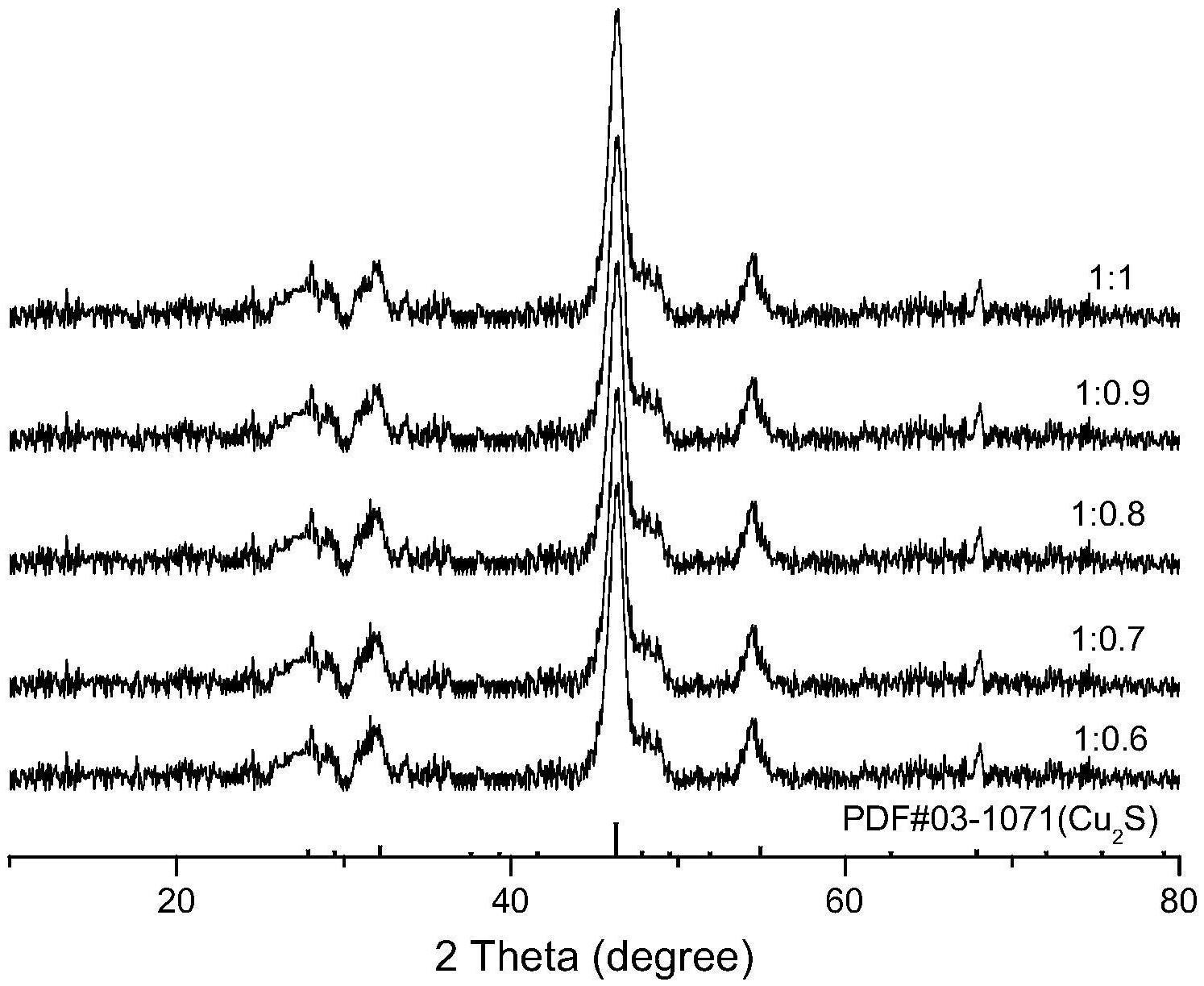

源，以固体水溶性硫化物作为S 源，将所述固体卤化亚铜和所述固体水溶性硫化物按摩尔比1:0.6～1混合均匀后加入氧化锆球磨罐中进行固相机械球磨，球磨时间0.5～10小时，然后以去离子水洗涤所得固体物料以去除其中的水溶性杂质，最后再真空干燥，即得硫化亚铜纳米粉体。

2.根据权利要求1所述的硫化亚铜纳米粉体的固相反应制备方法，其特征在于：所述的固体卤化亚铜是氯化亚铜或碘化亚铜；所述的固体水溶性硫化物为硫化钠或硫化钾。

3.根据权利要求1所述的硫化亚铜纳米粉体的固相反应制备方法，其特征在于：所述真空干燥是在80℃和0.1MPa真空度下真空干燥2小时。

4.根据权利要求1或2所述的硫化亚铜纳米粉体的固相反应制备方法，其特征在于：所述固体卤化亚铜和所述固体水溶性硫化物按摩尔比为1:0.6，球磨时间是2小时。
