1.基于海藻酸钠修饰的玻碳电极对酪氨酸对映体的选择性识别，步骤如下：

a、制备海藻酸钠修饰的玻碳电极(SA/GCE)：配制海藻酸钠溶液(溶剂为0.1M KCl，pH＝6.1)，采用恒电位沉积在玻碳电极表面，得到SA/GCE修饰电极；

b、制备海藻酸钠、Zn(II)和酪氨酸的修饰电极(SA/GCE-Zn(II)-L-/D-Tyr)：将步骤a中制得的SA/GCE修饰电极分别静置在含ZnCl2的L-/D-酪氨酸(Tyr)溶液(pH＝6.2)中，得到SA/GCE-Zn(II)-L-/D-Tyr修饰电极；

c、将步骤b中制得的SA/GCE-Zn(II)-L-/D-Tyr修饰电极在铁氰化钾溶液(pH＝6.4)中进行循环伏安和阻抗表征，进行识别。

2.根据权利要求1所述基于海藻酸钠修饰的玻碳电极对酪氨酸对映体的选择性识别，其特征是：所述步骤a中海藻酸钠的浓度为1.8～2.2g/L，反应温度为25～35℃，沉积电位为0.3～0.7V，沉积时间为90～210s。

3.根据权利要求1所述基于海藻酸钠修饰的玻碳电极对酪氨酸对映体的选择性识别，其特征是：所述步骤b中，ZnCl2的浓度为0.04～0.06mM，L-/D-Tyr的浓度为0.1～0.3mM，铁氰化钾的浓度为0.05～0.2M，反应温度为25～35℃，反应时间为10～40min。

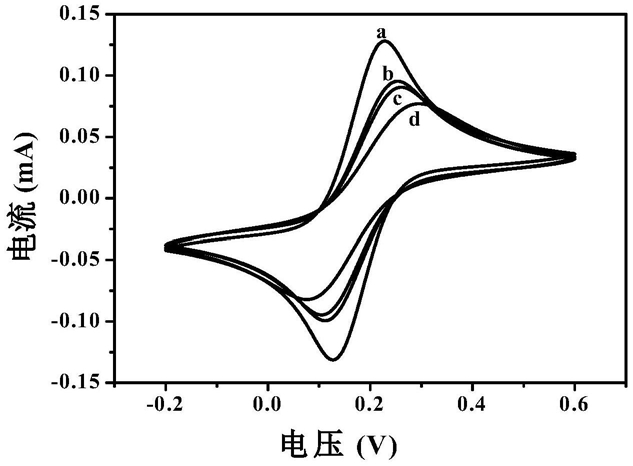

4.根据权利要求1所述基于海藻酸钠修饰的玻碳电极对酪氨酸对映体的选择性识别，其特征是：所述步骤c中，循环伏安的电位范围为-0.2～0.6V，扫描速度为0.1V/s；阻抗测6

试在给定开路电压的频率范围为0.01～10Hz，幅度为0.005～0.01V。
