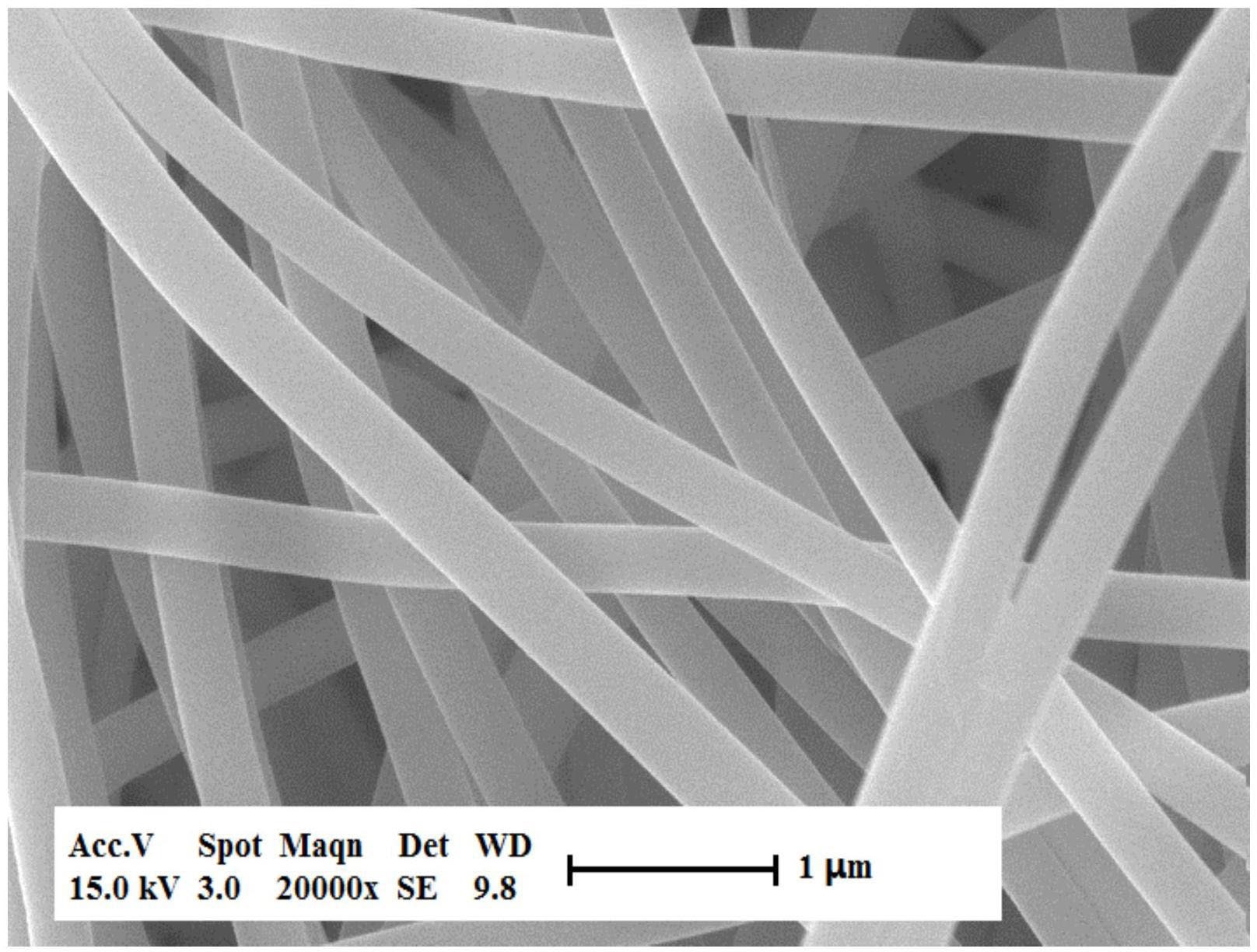

1.氮化钒VN纳米纤维，其特征在于，氮化钒呈纳米纤维形貌，具有良好的结晶性，属于 立方晶系，直径为231.16±0.97nm，长度大于20_。

2.—种如权利要求1所述的氮化钒VN纳米纤维的制备方法，其特征在于，采用静电纺丝 技术，以N，N-二甲基甲酰胺DMF为溶剂，制备产物为VN纳米纤维，其步骤为:(1) 配制纺丝液钒源使用偏钒酸铵NH4V03，高分子模板剂采用聚乙烯吡咯烷酮PVP，分子量为90000，采 用N，N-二甲基甲酰胺DMF为溶剂，将1.0087g偏钒酸铵NH4V03与3.5967g柠檬酸C6H8〇7 • H20溶 于适量去离子水中，加热搅拌至固体粉末全部溶解后蒸发形成凝胶，冷却至室温后，加入 11.4445g N，N-二甲基甲酰胺DMF和1.8740g聚乙烯吡咯烷酮PVP，搅拌12h后得到分散均匀 的纺丝液；(2) 制备PVP/C6H8〇7/NH4V03复合纳米纤维将纺丝液注入一支带有lmL塑料喷枪头的10mL注射器中，用石墨棒作为阳极插入纺丝 液中，喷丝头与水平面的夹角为30°，喷丝头与接收屏铁丝网的间距为19cm，纺丝电压为 15kV，室内温度为24°C，相对湿度为25%-30%，随着溶剂的挥发，在接收屏铁丝网上即可得 至IJPVP/C6H8〇7/NH4V〇3复合纳米纤维；(3) 制备V2O5纳米纤维将所述的PVP/C6H8〇7/NH4V〇3复合纳米纤维放入刚玉坩埚中，将坩埚放到程序控温炉中 进行热处理，以1°C/min升温至500°C保温4h，再以1°C/min降温至200°C，之后自然冷却至室 温，得到V2〇5纳米纤维；(4) 制备VN纳米纤维将所述的V2〇5纳米纤维置于高纯石墨坩埚中，在真空管式炉中用流动的NH3气进行氮 化，以1 C/min升温至600 C，保温6h后，再以1 C/min升温到900 C，保温4h，之后以1 C/min 降温至100°C，然后自然冷却至室温，得到VN纳米纤维，具有良好的结晶性，属于立方晶系， 直径为231.16±0.97歷，长度大于20_〇
