专利号: 2014107632750
申请人: 山东理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

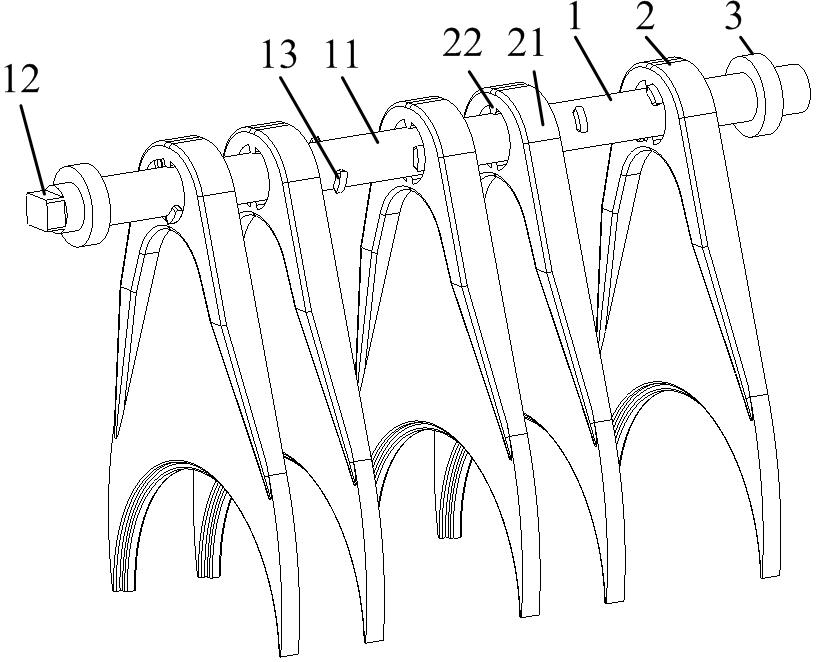

1.一种变速器选换挡执行机构,包括选换挡拨叉轴(1)、换挡拨叉(2)和轴向支撑(3),其特征在于:集选换挡轴、换挡指和换挡拨叉轴功能于一体的选换挡拨叉轴(1)依次穿过具有换挡拨块功能的换挡拨叉(2);

所述选换挡拨叉轴(1)上设有选换挡轴本体(11)、连接凸块(12)和换挡拨爪(13);所述换挡拨叉(2)上设有换挡拨叉本体(21)和换挡拨块(22);

所述连接凸块(12)与手动变速器换挡杆或自动变速器换挡驱动装置通过转接装置相连;换挡拨块(22)两侧分别对称布置四个换挡拨爪(13);所述换挡拨爪(13)沿选换挡轴本体(11)径向错位分布;各换挡拨叉(2)孔内的换挡拨块(22)中心线位于同一平面内。

2.根据权利要求1所述的变速器选换挡执行机构,其特征在于:各挡换挡拨爪(13)沿选换挡轴本体(11)轴向的分布距离取决于各挡换挡位移。

3.根据权利要求1所述的变速器选换挡执行机构,其特征在于:所述换挡拨爪(13)为扇形结构。

4.根据权利要求1所述的变速器选换挡执行机构,其特征在于:所述换挡拨块(22)扫过角度为所述换挡拨爪(13)扫过角度的一半。

5.根据权利要求1、3所述的变速器选换挡执行机构,其特征在于:所述换挡拨爪(13)个数和扇形结构扫过的角度均由变速器挡位数决定。

6.根据权利要求1所述的变速器选换挡执行机构,其特征在于:所述连接凸块(12)为矩形结构。
