专利号: 2014106667485
申请人: 广东石油化工学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

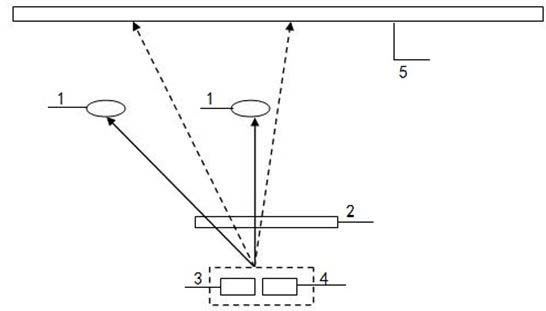

1.一种裂解炉炉管外壁与炉膛内壁的温度甄别方法,其特征在于,温度测量模块测量裂解炉炉管外壁温度时,通过距离测量模块同步测量被测对象的距离,根据所测距离甄别出所测温度为炉管外壁温度还是炉膛内壁温度。

2.根据权利要求1所述的一种裂解炉炉管外壁与炉膛内壁的温度甄别方法,其特征在于,测量前将温度测量模块和距离测量模块进行对焦,以确保温度测量模块和距离测量模块是同步测量同一对象。

3.根据权利要求1所述的一种裂解炉炉管外壁与炉膛内壁的温度甄别方法,其特征在于,温度测量模块和距离测量模块同步所测的温度和距离传送至CPU,由CPU根据距离进行温度自动甄别。

4.一种采用权利要求1至 3任意一项所述温度甄别方法制造的测量装置,其特征在于,包括温度测量模块和距离测量模块,所述温度测量模块和距离测量模块设置在同一外壳内。

5.根据权利要求4所述的一种测量装置,其特征在于,所述温度测量模块通过支架及固定块安装在外壳上方,所述距离测量模块通过螺丝安装在外壳下方。

6.根据权利要求5所述的一种测量装置,其特征在于所述温度测量模块为红外测温传感器,所述距离测量模块为激光测距传感器,所述红外测温传感器的红外光焦点和激光测距传感器的激光焦点需要进行对焦。

7.根据权利要求6所述的一种测量装置,其特征在于所述对焦包括垂直对焦和水平对焦;所述垂直对焦是固定激光测距传感器的激光焦点,利用红外测温传感器支架的椭圆形螺孔,调整红外测温传感器头部的水平位置,使其红外光焦点与激光测距传感器的激光焦点处于同一垂直线上;所述水平对焦是固定激光测距传感器的激光焦点,转动红外测温传感器后方的红外测温传感器调节螺母,调整红外测温传感器头部的垂直位置,使其红外光焦点与激光测距传感器的激光焦点重叠于同一位置。
