专利号: 201410637479X
申请人: 青岛科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

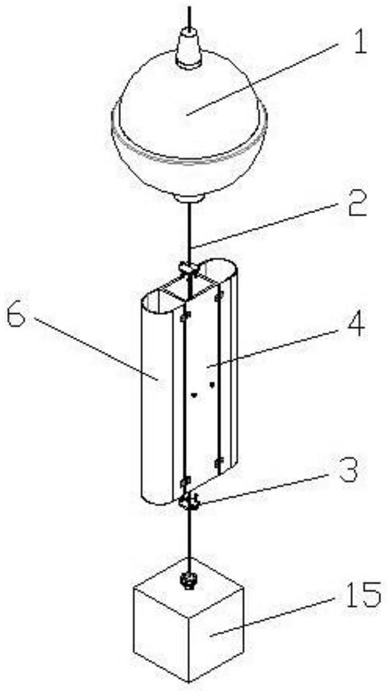

1.一种海浪驱动自动升降水下机械载体,其特征在于,包括浮标(1)、单向锁止绳(2)、顶杆装置(3)、机身(4)、安装架(5)、防护罩(6)、横轴(7)、锁止转板(8)、锁止爪(9)、弹簧(10)、螺母(11)、橡皮圈(12)、螺杆(13)、合页组件(14)、坠物(15);所述横轴(7)、锁止转板(8)、锁止爪(9)、弹簧(10)、螺母(11)及螺杆(13)共同组成绳锁止装置,其中,横轴(7)、锁止转板(8)及螺杆(13)通过螺母(11)固连,锁止爪(9)的轴与锁止转板(8)的孔相互配合,弹簧(10)缠绕锁止爪(9)的轴作用在锁止爪(9)与锁止转板(8)上;所述机身(4)的前后板上开有螺纹孔,绳锁止装置与机身(4)通过螺杆(13)与螺纹孔进行螺纹连接,机身(4)与绳锁止装置的螺母(11)、螺杆(13)之间安有橡皮圈(12),绳锁止装置共一对,对称分布在机身(4)内部,单向锁止绳(2)贯穿在两个对称锁止爪(9)之间;所述单向锁止绳(2)上下两端各有一顶杆装置(3),单向锁止绳(2)最上端与浮标(1)固连,单向锁止绳(2)最下端安装有坠物(15);所述安装架(5)安装在机身(4)两侧,防护罩(6)在安装架(5)外部,通过合页组件(14)与机身(4)相连。

2.根据权利要求1所述的海浪驱动自动升降水下机械载体,其特征在于,所述单向锁止绳(2)为梯形分段结构,长度为一百米,其最上端有螺纹线和挡盘,其最下端为法兰盘。

3.根据权利要求1所述的海浪驱动自动升降水下机械载体,其特征在于,所述横轴(7)两端为方轴,方轴开有螺纹孔,锁止转板(8)尾部为开有方孔的圆轴,方孔为通孔,与方轴大小一致,相互连接。

4.根据权利要求1所述的海浪驱动自动升降水下机械载体,其特征在于,所述顶杆装置(3)由两个对称部分组成,通过螺栓连接,中间有一通孔,大小可调节,用于夹持物体;其下方有四条腿,对称分布。

5.根据权利要求1所述的海浪驱动自动升降水下机械载体,其特征在于,所述机身(4)、安装架(5)及防护罩(6)等,由橡胶或防腐木质材料制成,使机械载体携带探测仪器后在自由状态下能够漂浮在海面上。
