专利号: 2014100974386
申请人: 郭民杰
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

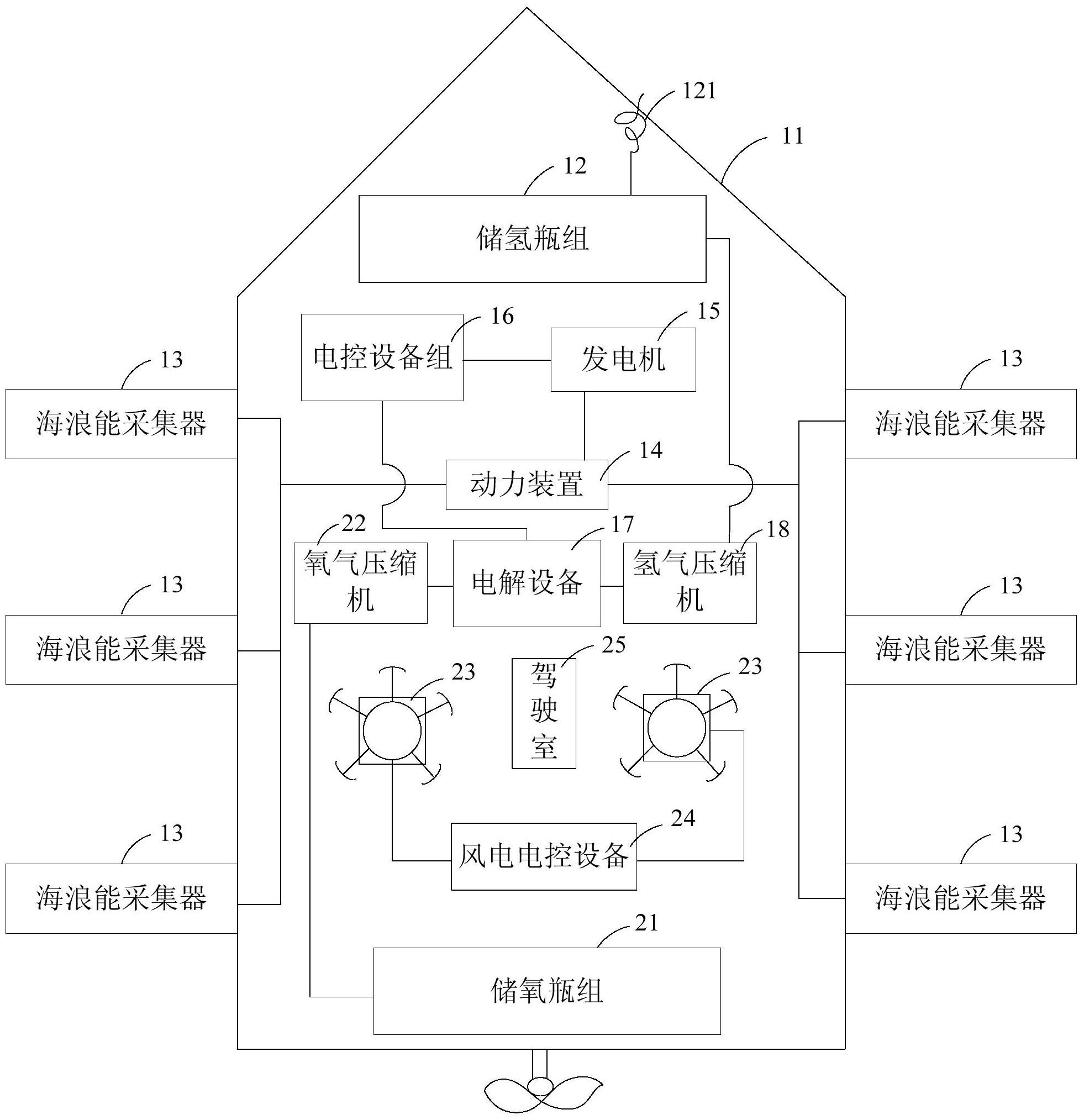

1.一种海浪发电船,其特征在于,包括:

发电船体;

设置于所述发电船体船头的储氢瓶组;

设置于所述发电船体两侧用于采集海浪能的若干个海浪能采集器;

设置于所述发电船体上,分别与若干个所述海浪能采集器连接,获取若干个所述海浪能采集器传送的海浪能,并将所述海浪能转换为机械能的动力装置;

设置于所述发电船体上,与所述动力装置连接,由所述动力装置利用所述机械能驱动而发电的发电机;

设置于所述发电船体上,与所述发电机连接,对所述发电机产生并输出的交流电进行降压、平波、整流得到直流电,并输出所述直流电的电控设备组;

设置于所述发电船体上,与所述电控设备组连接,当所述电控设备输出的所述直流电输入时,对预先存储的纯净水进行电解,生成氢气并输出的电解设备,所述电解设备为碱式电解槽设备或固体聚合物电解质电解槽;

设置于所述发电船体上,分别与所述电解设备和所述储氢瓶组连接,对所述电解设备输出的所述氢气进行压缩,并将压缩后的所述氢气存储在所述储氢瓶组中的氢气压缩机;

其中,当所述海浪能采集器为相连接的浮体和棘轮时,所述动力装置为棘轮变速机构,位于所述发电船体同侧的所有的所述棘轮设置于同一个转轴上,所述转轴通过链轮、链条与所述棘轮变速机构连接;

所述浮体随海浪上下浮动,并带动与所述浮体相连接的所述棘轮单向转动,转动的所述棘轮带动设置转动的所述棘轮的转轴转动,转动的所述转轴通过与转动的所述转轴连接的链轮、链条带动所述棘轮变速机构转动,从而将海浪能转化成机械能;

以及,

当所述海浪能采集器为相连接的浮体和液压缸时,所述动力装置为液压马达,每个所述液压缸均通过液压阀件与所述液压马达连接;

所述浮体随海浪上下浮动,并带动与所述浮体相连接的所述液压缸伸缩运动,以将海浪能转化为液压缸的液体压力能,所述液压缸将所述液体压力能通过所述液压阀件提供给所述液压马达,所述液压马达将所述液体压力能转化成机械能。

2.根据权利要求1所述的海浪发电船,其特征在于,所述发电机为多级低速稀土永磁同步发电机。

3.根据权利要求1所述的海浪发电船,其特征在于,所述电控设备组包括依次连接的变压器、电抗器、整流电路和开关控制器件;

所述变压器对所述发电机产生并输出的所述交流电进行降压,并将降压后的所述交流电输出至所述电抗器进行平波,所述电抗器将平波后的所述交流电输出至所述整流电路进行整流,得到所述直流电,所述直流电通过所述开关控制器件输出至所述电解设备。

4.根据权利要求3所述的海浪发电船,其特征在于,所述开关控制器件包括:相连接的交流真空接触器、继电器、可编程控制器和大功率单向可控硅。

5.根据权利要求1所述的海浪发电船,其特征在于,所述电解设备包括多个串联连接的电解槽,每个所述电解槽均与所述电控设备组连接,所述电控设备组依据所述直流电的电压大小以及每个所述电解槽的额定电压,自动控制投入使用的所述电解槽的数量。

6.根据权利要求1所述的海浪发电船,其特征在于,还包括:设置于所述发电船体船尾的储氧瓶组;

设置于所述发电船体上,分别与所述电解设备和所述储氧瓶组连接,对所述电解设备电解所述纯净水生成并输出的氧气进行压缩,并存储在所述储氧瓶组中的氧气压缩机。

7.根据权利要求1所述的海浪发电船,其特征在于,还包括:设置于所述发电船体的风叶可折叠的垂直轴风力发电机。

8.根据权利要求1所述的海浪发电船,其特征在于,还包括:设置于所述发电船体上的驾驶室。
