1.一种纳米黑硒过氧化物模拟酶，其特征在于，该纳米黑硒过氧化物模拟酶具有类似过氧化物酶的模拟活性，能够催化过氧化物酶底物3,3',5,5'-四甲基联苯胺与过氧化氢的显色反应，能够催化水溶性导电聚合物的绿色合成；

其制备方法是，将二氧化硒溶解于浓硫酸中，加入溶剂，转移至高压釜中采用溶剂热法制备纳米黑硒过氧化物模拟酶。

2.根据权利要求1所述的纳米黑硒过氧化物模拟酶，其特征在于，所述的溶剂为水和丙三醇的混合溶剂，水和丙三醇的体积比为1:6～6:1。

3.根据权利要求1所述的纳米黑硒过氧化物模拟酶，其特征在于，所述的溶剂热法反应温度为120～200℃；所述的溶剂热法反应时间为6～18小时。

4.根据权利要求1所述的纳米黑硒过氧化物模拟酶，其特征在于，所述纳米黑硒过氧化物模拟酶的制备过程：称量0.022～0.44g二氧化硒(SeO2)，室温下溶解于0.5～10mL去离子水中，加入

0.08～1.6mL质量浓度为98％的浓硫酸，搅拌5分钟后，加入10～30mL丙三醇，继续搅拌

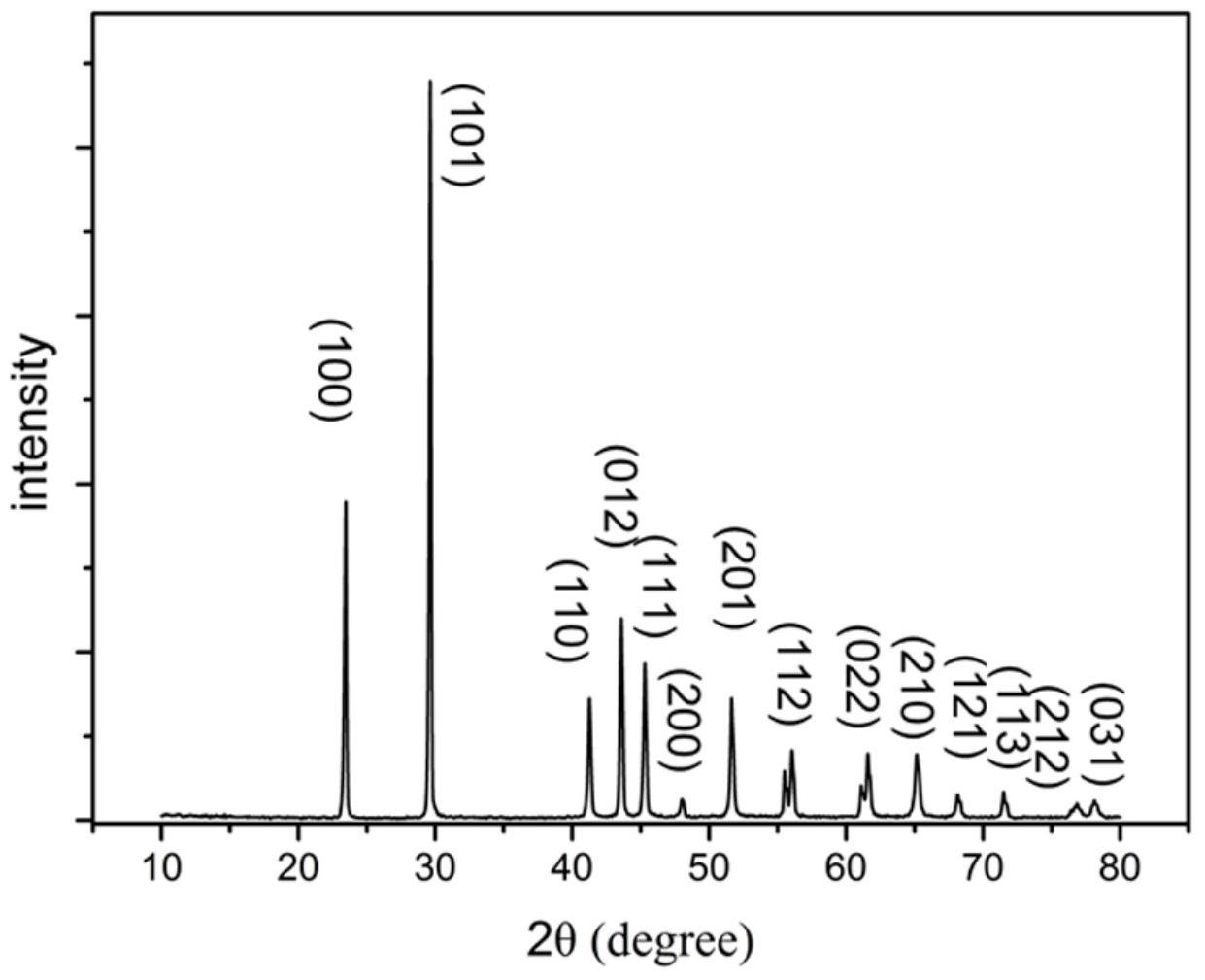

30分钟，将混合物转移至高压釜中，120～180℃反应6～18小时；产物离心，离心后的沉淀用去离子水和乙醇各洗涤3次后，60℃真空干燥，制得纳米黑硒粉末。
