专利号: 2014103883105
申请人: 洪泽县恒泰科工贸有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 有机化学〔2〕
更新日期:2023-08-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

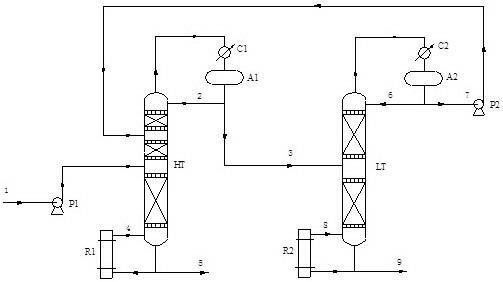

1.一种使用先加压塔精馏、再常压塔精馏分离正丁醇和MIBK共沸物系装置精馏分离正丁醇和MIBK共沸物系的方法,其特征在于该装置包括如下组成部分:加压塔(HT)、再沸器R1、冷凝器C1、回流罐A1、常压塔(LT)、再沸器R2、冷凝器C2、回流罐A2、加压泵P1、加压泵P2;其中加压泵P1连接加压塔(HT)进料口,再沸器R1连接于加压塔(HT)塔底,加压塔(HT)塔顶、冷凝器C1、回流罐A1、常压塔(LT)进料口依次以管路连接,再沸器R2连接于常压塔(LT)塔底,常压塔(LT)塔顶、冷凝器C2、回流罐A2、加压泵P2、加压塔(HT)循环液进料口依次以管路连接;该精馏分离正丁醇和MIBK共沸物系的方法包括如下步骤:

(1)正丁醇和MIBK原料混合液经加压泵P1输送至加压塔(HT)一次精馏,部分加压塔(HT)塔底物料进入塔底再沸器R1,再沸后进入加压塔(HT),部分物料则作为MIBK产品采出;

(2)加压塔(HT)塔顶蒸汽物流经冷凝器C1冷凝、回流罐A1收集后,部分物料回流入加压塔(HT),部分物料则输送至常压塔(LT)进行二次精馏;

(3)常压塔(LT)塔顶蒸汽物流经冷凝器C2冷凝、回流罐A2收集后,部分物料回流入常压塔(LT),部分物料则经加压泵P2输送至加压塔(HT);

(4)部分常压塔(LT)塔底物料进入塔底再沸器R2,再沸后进入常压塔(LT),部分物料则作为正丁醇产品采出;

加压塔(HT)操作压力为3~10atm,回流比为1.5~3.5;常压塔(LT)操作压力为

1atm,回流比为1.5~3.0;

加压塔(HT)理论板数29块,进料板位置15~18,循环物流进料板位置18~22;常压塔(LT)理论板数30块,进料板位置15~17;

加压塔(HT)塔顶温度151.2~203.1℃,塔底温度160~224.2℃;常压塔(LT)塔顶温度113.6℃,塔底温度117.7℃。

2.如根据权利要求1所述的方法,其特征在于:使用该方法分离得到的正丁醇产品的纯度为99.85%~99.95%,收率为99.85%~99.95%;MIBK产品的纯度范围为99.90%~

99.99%,收率为99.90%~99.99%。
