专利号: 201410365798X
申请人: 海安常大技术转移中心有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

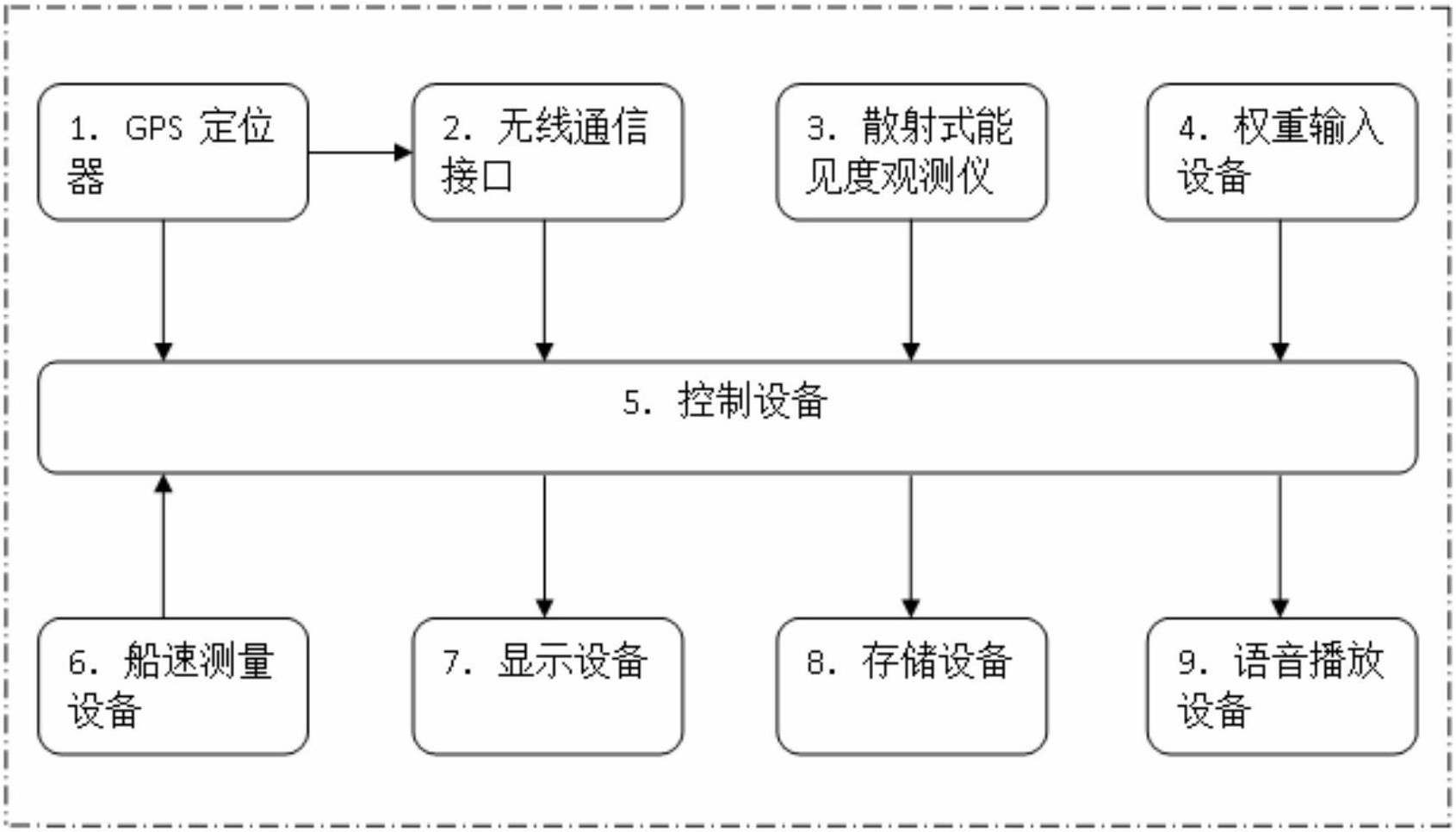

1.一种船舶最大允许航速设定装置,其特征在于,所述设定装置包括GPS定位器、无线通信接口、散射式能见度观测仪、权重输入设备和控制设备,所述GPS定位器输出船舶的当前航线所在水道的水道宽窄值,所述无线通信接口从船舶管理中心处接收当前航线的航线交通密度,所述散射式能见度观测仪获得船舶当前位置的能见度,所述权重输入设备设定用于船舶速度控制的水道宽窄值、能见度和航线交通密度分别对应的三个权重因子,所述控制设备分别与所述GPS定位器、所述无线通信接口、所述散射式能见度观测仪和所述权重输入设备连接,根据所述水道宽窄值、所述航线交通密度、所述能见度和所述三个权重因子,确定船舶当前位置的最大允许航速;

所述设定装置还包括:

GPS定位器,包括内置的用户设定单元和GPS定位单元,所述用户设定单元用于接收用户的设定操作,所述GPS定位单元用于根据用户的设定操作,给出船舶的当前位置和当前航线,并给出船舶的当前航线所在水道的水道宽窄值;

无线通信接口,连接所述GPS定位器以接收所述当前位置和所述当前航线,将所述当前位置和所述当前航线通过无线数据通信网络发送到船舶管理中心,并从船舶管理中心接收当前航线的航线交通密度;

散射式能见度观测仪,包括支架、发射单元、接收单元和控制单元,所述支架固定在船舶船体顶部上,所述发射单元、所述接收单元和所述控制单元固定在所述支架上,所述控制单元包括微CPU和通信接口,所述发射单元和所述接收单元相对放置,所述发射单元采用GaAs红外LED作为光源发射散射光,所述接收单元采用PIN型光敏管接收散射光,所述控制单元分别连接所述发射单元和所述接收单元,所述微CPU根据发射散射光的光强和接收散射光的光强计算能见度,所述通信接口连接所述微CPU以输出船舶当前位置的能见度;

权重输入设备,用于根据用户的输入,分别对进行船舶速度控制的水道宽窄值、能见度和航线交通密度设定第一权重因子、第二权重因子和第三权重因子;

船速测量设备,用于实时测量并输出船舶的当前行驶速度;

控制设备,分别与所述GPS定位器、所述无线通信接口和所述散射式能见度观测仪连接以接收所述水道宽窄值、所述能见度和所述航线交通密度,连接所述权重输入设备以接收所述第一权重因子、所述第二权重因子和所述第三权重因子,基于所述水道宽窄值、所述第一权重因子、所述能见度、所述第二权重因子、所述航线交通密度和所述第三权重因子计算船舶当前位置的最大允许航速,与所述船速测量设备连接以接收所述当前行驶速度,并在所述当前行驶速度大于等于所述最大允许航速时,发出航速超限信号,在所述当前行驶速度小于所述最大允许航速时,发出航速正常信号;

显示设备,连接所述控制设备,用于在接收到所述航速超限信号时,以高亮度显示所述当前行驶速度,在接收到所述航速正常信号时,以低亮度显示所述当前行驶速度;

其中,所述航线交通密度为航线上每海里的船舶数量,在所述控制设备基于所述水道宽窄值、所述第一权重因子、所述能见度、所述第二权重因子、所述航线交通密度和所述第三权重因子计算船舶当前位置的最大允许航速时,在所述能见度的使用上,是根据所述能见度所处于的能见度等级范围进行船舶当前位置的最大允许航速的计算,所述能见度等级范围包括不足100米、100米到1公里、1公里到2公里、2公里到5公里、5公里到100公里和100公里以上多个能见度等级范围;

其中,所述GPS定位器、所述无线通信接口和所述散射式能见度观测仪都位于船舶的船体前端,所述权重输入设备、所述船速测量设备、所述控制设备和所述显示设备位于船舶控制舱的仪表盘内;

其中,所述无线通信接口在接收到所述航速超限信号时,将船舶的当前位置和船舶当前位置的最大允许航速通过无线数据通信网络发送到船舶管理中心。
