专利号: 2014102627309
申请人: 安瑞生
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

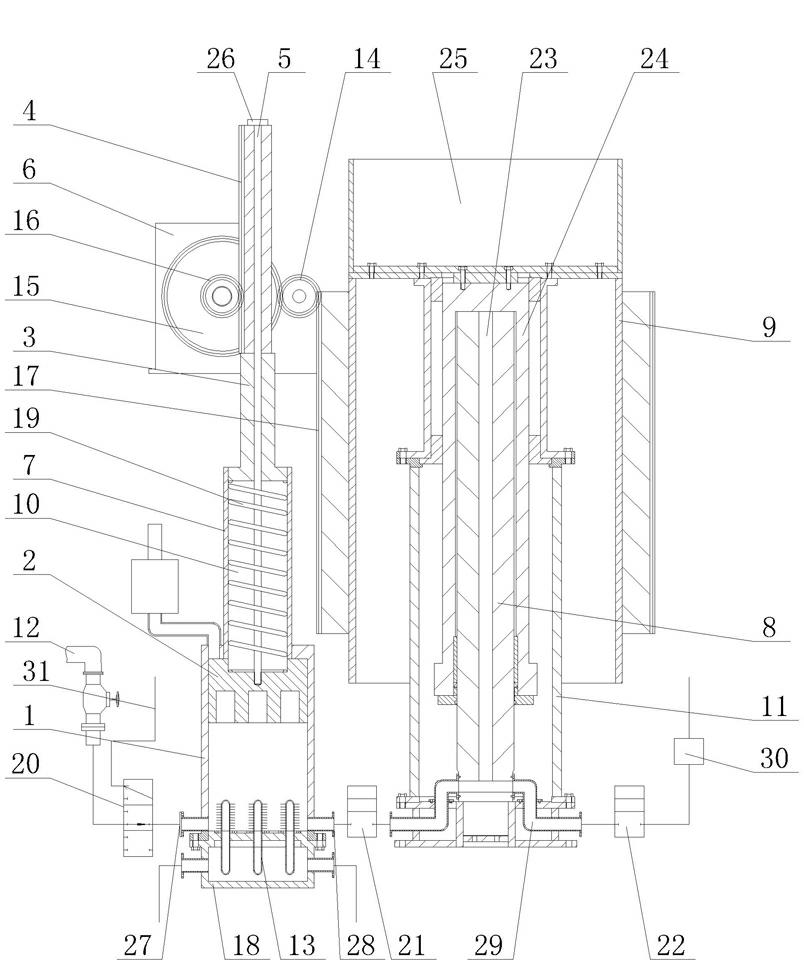

1.变储能稳压泵,其特征在于:包括主缸体(1)和支架(11),支架(11)内安装柱塞(8),柱塞(8)内开设竖向气道(23),柱塞(8)外周安装升降缸(24),升降缸(24)的上端伸出支架(11)外与升降筒(9)连接,升降筒(9)位于支架(11)外周,升降筒(9)的一侧竖向设有第二齿条(17);第二齿条(17)与变速箱连接;主缸体(1)内安装加热装置和主缸塞(2),主缸塞(2)上设有副缸体(7),副缸体(7)内开设副缸体腔(10),副缸体腔(10)内安装弹簧(19)、副活塞(3)和拉杆(5),弹簧(19)位于拉杆(5)的外周,并且与副活塞(3)的下端配合,拉杆(5)的下端与主缸塞(2)固定连接,弹簧(19)的上端穿出副活塞(3)外设有限位板(26),限位板(26)与副活塞(3)的上端配合;副活塞(3)位于副缸体(7)外周部分竖向安装第一齿条(4),第一齿条(4)通过变速箱与第一齿轮(14)连接;主缸体(1)上设有第一工质口(27)和第二工质口(28);支架(11)内安装横向气道(29),横向气道(29)的中部与竖向气道(23)联通,横向气道(29)的进气端通过第二阀门装置(21)与第二工质口(28)联通,横向气道(29)的出气端与第三阀门装置(22)联通,第一工质口(27)通过第一阀门装置(20)分别能与低压系统和工质源联通。

2.根据权利要求1所述的相变储能稳压泵,其特征在于:所述变速箱由齿轮座(6)、第一齿轮(14)和双联齿轮连接构成;第一齿轮(14)分别与双联齿轮的第二齿轮(15)和第二齿条(17)啮合,第三齿轮(16)与第一齿条(4)啮合。

3.根据权利要求1所述的相变储能稳压泵,其特征在于:所述加热装置由热管(13)、换热箱(18)构成,换热箱(18)与主缸体(1)连接,热管(13)的上端位于主缸体(1)内,热管(13)的下端位于换热箱(18)内,换热箱(18)设有进液口和出液口。

4.根据权利要求1所述的相变储能稳压泵,其特征在于:所述第二阀门装置(21)和第三阀门装置(22)是二位二通阀。

5.根据权利要求1所述的相变储能稳压泵,其特征在于:所述第一阀门装置(20)是三位三通阀。

6.根据权利要求1所述的相变储能稳压泵,其特征在于:所述升降筒(9)顶部安装储液池(25)。

7.根据权利要求1所述的相变储能稳压泵,其特征在于:所述横向气道(29)的出气端通过第三阀门装置(22)与安全阀(30)联通。
