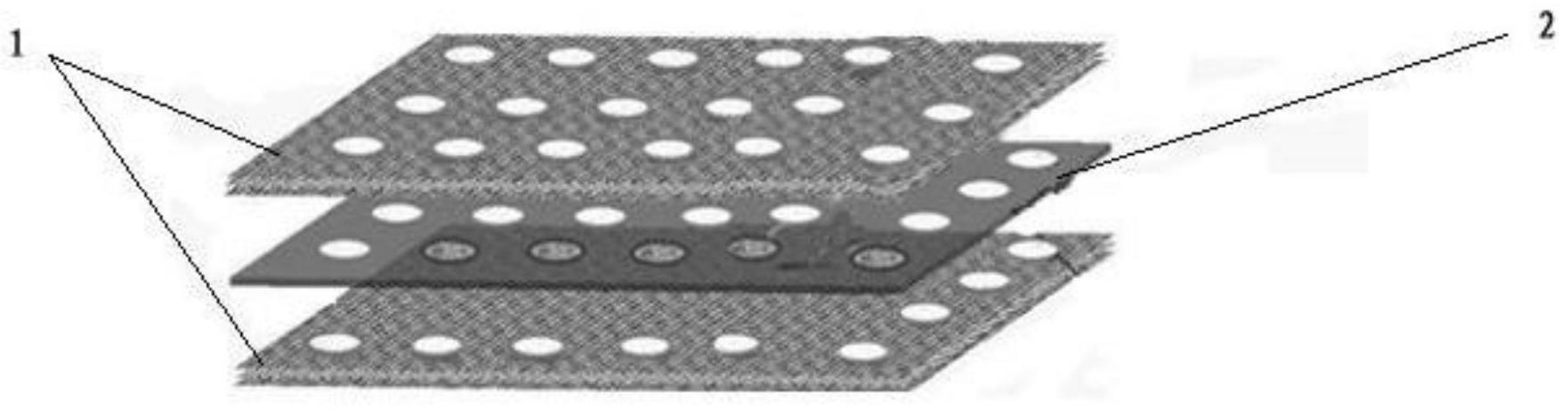

1. 一种嵌入式共固化穿孔阻尼薄膜复合材料结构制作工艺，其特征是，包括： 1) 进料，将玻璃纤维或者碳纤维带通过复合材料预浸料液态池，制成复合材料预浸 料； 2) 干式加热烘干，再利用干式烘干炉将复合材料预浸料烘干； 3) 二次预浸阻尼薄膜，使复合材料预浸料通过阻尼材料溶液池制成带阻尼薄膜的复合 材料预浸料； 4) 湿式加热烘干，将二次预浸阻尼薄膜的复合材料预浸料上的橡胶溶剂蒸发掉，通过 回收再利用技术，将橡胶溶剂回收再利用； 5) 干式加热烘干，再利用干式烘干炉将复合材料阻尼薄膜上的水汽烘干； 6) 检验阻尼薄膜厚度是否满足设计要求； 7) 如果第6)步厚度检验不满足设计要求，则返回第3)步重复步骤3)到6)，直至二次 预浸阻尼薄膜厚度满足设计要求为止； 8) 冲孔，将复合材料预浸料放在冲孔机上冲出满足形状要求的孔洞图案； 冲孔机的进料为间歇进料，即在时间h内冲孔机停止进料，在此停止的时间内冲孔机 要完成对复合材料预浸料的冲压；然后冲孔机开始进料，进料时间为t2，进料长度为s，停止 进料，再次冲压，确保冲孔机一个周期内的平均进料速度与系统的送料速度一致； 冲孔工位前后要给冲孔机留有预浸料的余量，保证冲孔机在进料时不会过度拉扯预浸 料； 冲孔机凸模为空心管状，内孔四周开有刃口，并将其固定在模具固定板上，刀刃的刀尖 角度15-30°，冲压是直接在预浸料下面垫聚氨酯橡胶板作为凹模； 9) 收卷，将冲好孔的预浸料收成卷，最后通过共固化工艺将其制成具有复杂图案阻尼 薄膜嵌入的复合材料构件。

2. 如权利要求1所述的工艺，其特征是，所述步骤8)冲孔机的凸模内放有顶料圆柱，其 固定在固定板上，当凸模向上抬起时，将卡在凸模腔内的废料顶出，通过吹气将其排除。

3. 如权利要求1所述的工艺，其特征是，所述步骤8)冲孔机中设有吹气装置，将裁掉的 废料及时吹走，吹走废料后下一次冲压进料才能开始。

4. 如权利要求1所述的工艺，其特征是，所述步骤8)中凸模按照要求的间距阵列设计 在凸模固定板上，一次冲压将完成整个模板宽度上孔的冲压，在密排阵列中凸模间隔交替 放置，在疏排阵列中凸模要按照位置尺寸要求一一对齐地阵列在模板上。

5. 如权利要求1所述的工艺，其特征是，所述步骤8)该冲压工艺使用弹性卸料，卸料力 或压料力大小由弹簧或者橡胶垫决定。

6. 如权利要求1所述的工艺，其特征是，所述步骤8)冲压机的压料板与阻尼层接触的 面用聚四氟乙烯包覆，防止压料过程中发生粘连。

7. 如权利要求1所述的工艺，其特征是，所述步骤9)收卷时每一层预浸料用隔离布隔 开。
