专利号: 2014102541810
申请人: 重庆交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

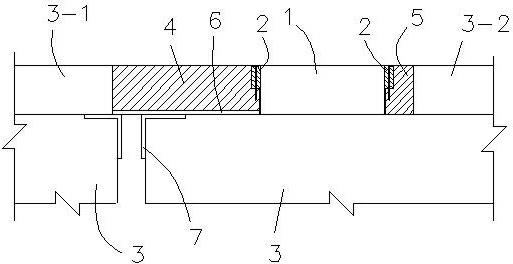

1.一种桥梁伸缩缝密封结构,包括位置相邻的两块梁板(3)以及在两块梁板(3)之间形成的伸缩缝;其特征在于:所述梁板(3)上铺设有桥梁伸缩缝密封装置,所述桥梁伸缩缝密封装置由伸缩体(1)和两块连接钢板(2)组成,所述两块连接钢板(2)分别设置于伸缩体(1)两端,连接钢板(2)与伸缩体(1)端面固定连接,连接钢板(2)的外侧面上设置有连接耳(2-1),连接耳(2-1)上设置有螺栓孔;

第一梁板(3)上铺设有第一路面层(3-1),第二梁板(3)上铺设有第二路面层(3-2),所述两块梁板(3)之间铺设有盖板(4),盖板(4)厚度与路面层厚度相同,所述盖板(4)将伸缩缝全部覆盖;盖板(4)一端与第一路面层(3-1)固定连接,盖板(4)另一端与桥梁伸缩缝密封装置的一端连接,桥梁伸缩缝密封装置的另一端与一连接板(5)的一端连接,连接板(5)的另一端与第二路面层(3-2)连接,连接板(5)厚度与路面层厚度相同;桥梁伸缩缝密封装置整体位于梁板(3)上端面范围内;连接板(5)和盖板(4)上均设置有与连接耳(2-1)匹配的螺栓孔,连接板(5)、盖板(4)与连接耳(2-1)之间通过螺栓连接。

2.根据权利要求1所述的桥梁伸缩缝密封结构,其特征在于:所述盖板(4)与梁板(3)之间还铺设有垫板(6),垫板(6)与梁板(3)之间固定连接,垫板(6)与盖板(4)之间滑动接触。
