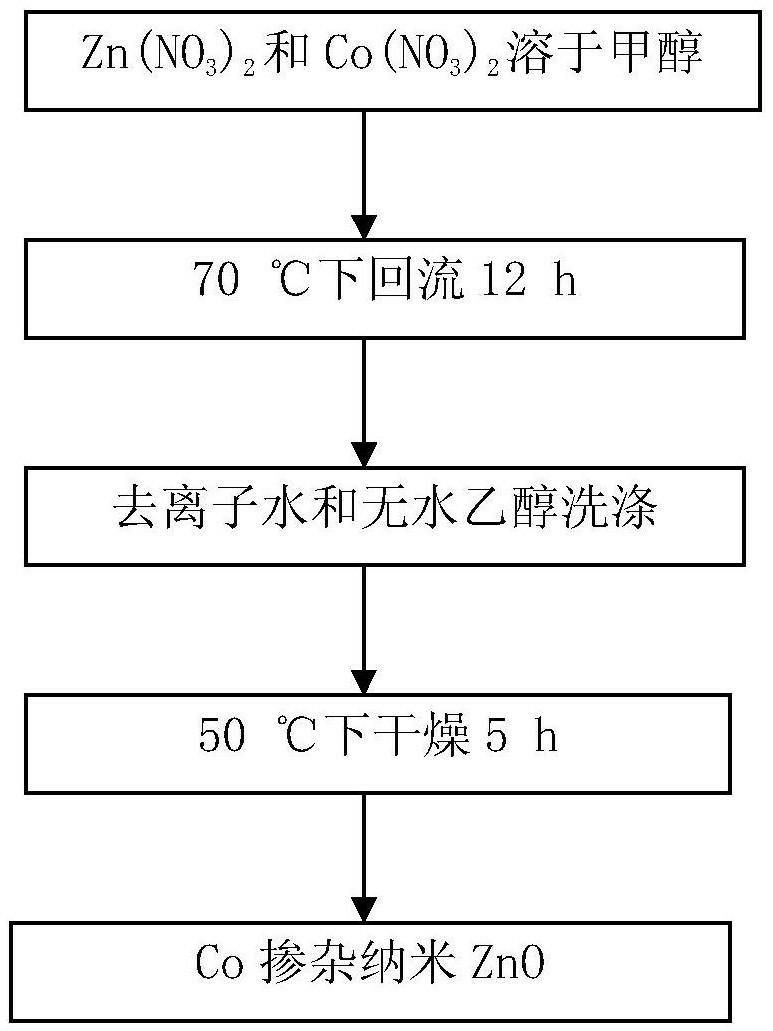

1.一种光催化降解材料Co掺杂纳米ZnO的制备方法，其特征是，其步骤如下：(1)将Zn(NO3)2和Co(NO3)2溶于50～150ml甲醇中，在60～80℃下回流10～14h；

其中，Zn/Co的摩尔比为0.98～0.94/0.02～0.06；

(2)将(1)中得到的沉淀先后用去离子水和无水乙醇各洗涤三次；

(3)将洗涤后的产物在40～60℃下干燥3～6h，得到光催化降解材料Co掺杂纳米ZnO。

2.根据权利要求1所述的制备方法，其特征是，Zn/Co的摩尔比为0.98/0.02。

3.根据权利要求1所述的制备方法，其特征是，Zn/Co的摩尔比为0.96/0.04。

4.根据权利要求1所述的制备方法，其特征是，Zn/Co的摩尔比为0.94/0.06。

5.根据权利要求1～4任一项所述的制备方法制得的光催化降解材料Co掺杂纳米ZnO。

6.根据权利要求5所述的光催化降解材料Co掺杂纳米ZnO，其特征是，其化学式为Zn1-xCoxO，其中x＝0.02，0.04，0.06。
