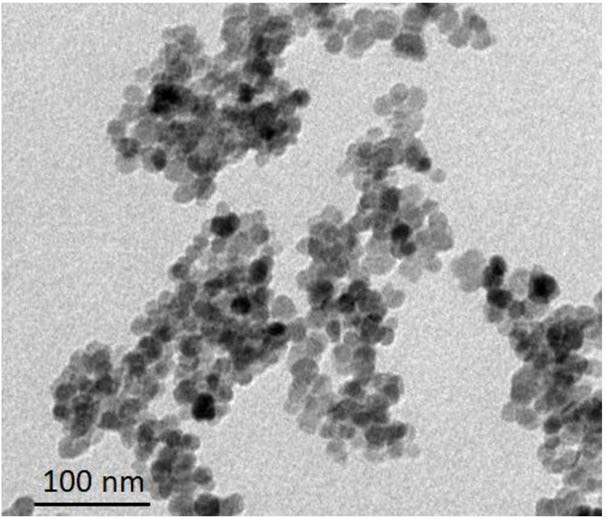

1.一种Fe、Cu共掺杂纳米ZnO光催化剂，其特征在于，所述光催化剂用通式Zn0.98-xFe0.02CuxO表示，其中，x为0.01～0.02；

该光催化剂的制备方法包括如下步骤：

(1)将锌盐和铁盐、铜盐溶解于蒸馏水中得到均匀混合溶液，其中，铁离子掺量为

2mol％，铜离子掺量为1～2mol％；

(2)调节混合溶液的pH值，直至该混合溶液呈中性，搅拌、使其形成凝胶；

(3)将该凝胶干燥、煅烧，得到Fe、Cu共掺杂纳米ZnO光催化剂。

2.根据权利要求1所述的Fe、Cu共掺杂纳米ZnO光催化剂，其特征在于，步骤(2)中，加入柠檬酸调节混合溶液的pH值，加入的柠檬酸与金属离子总量的摩尔比为(15～20):(11～

15)。

3.根据权利要求1所述的Fe、Cu共掺杂纳米ZnO光催化剂，其特征在于，步骤(2)中，所述混合溶液在60～80℃的水浴环境下搅拌3～5h后形成凝胶。

4.根据权利要求1所述的Fe、Cu共掺杂纳米ZnO光催化剂，其特征在于，步骤(3)中，所述凝胶在60～100℃下干燥12～24h。

5.根据权利要求1所述的Fe、Cu共掺杂纳米ZnO光催化剂，其特征在于，步骤(3)中，将所述凝胶干燥后，在450～650℃下煅烧2～4h。

6.根据权利要求1所述的Fe、Cu共掺杂纳米ZnO光催化剂，其特征在于，步骤(1)中，所述锌盐为乙酸锌、硫酸锌、硝酸锌或氯化锌。

7.根据权利要求1所述的Fe、Cu共掺杂纳米ZnO光催化剂，其特征在于，步骤(1)中，所述铁盐为硝酸铁或氯化铁。

8.根据权利要求1所述的Fe、Cu共掺杂纳米ZnO光催化剂，其特征在于，步骤(1)中，所述的铜盐为乙酸铜、硫酸铜、硝酸铜或氯化铜。
