1.多高层装配式钢结构波纹腹板咬合钢梁框架体系,其特征在于,所述多高层装配式钢结构体系由装配式楼板和装配式法兰柱采用螺栓装配而成;所述装配式楼板由A板,B板和C板3种装配式楼板拼接而成;所述的波纹腹板咬合钢梁由两个波纹槽钢梁通过螺栓和预应力索装配而成;
所述A板主要由短主梁Ⅰ(1)、次梁Ⅰ(4)、次梁Ⅱ(5)、加劲板(6)、楼板(7)、柱座Ⅰ(8)、连接板Ⅱ(17)和连接板Ⅲ(25)构成;所述A板的所有构件均在工厂加工制作完成,然后通过焊接和栓钉连接将各个构件拼装成所述装配式楼板A;两个短主梁Ⅰ(1)垂直摆放,通过柱座Ⅰ(8)和加劲板(6)将短主梁Ⅰ(1)进行连接,柱座Ⅰ(8)的上下法兰板(10)分别与垂直的两个短主梁Ⅰ(1)的上下翼缘齐平,所述加劲板(6)的两个侧面分别与短主梁Ⅰ(1)翼缘相连,两块加劲板(6)分别连接在上翼缘和下翼缘上,所有的连接部位均为焊接;次梁Ⅰ(4)与次梁Ⅱ(5)垂直,与一个短主梁Ⅰ(1)垂直,通过加劲板(6)与一个短主梁Ⅰ(1)和次梁Ⅱ(5)相连,所述加劲板(6)的两个侧面连接一个短主梁Ⅰ(1)和次梁Ⅰ(4)的翼缘,和次梁Ⅰ(4)和次梁Ⅱ(5)的翼缘,两块加劲板(6)分别连接在上翼缘和下翼缘上,所有的连接部位均采用为焊接;次梁Ⅱ(5)垂直于一个短主梁Ⅰ(1)和次梁Ⅰ(4),通过加劲板(6)与一个短主梁Ⅰ(1)和次梁Ⅰ(4)进行连接,所述加劲板(6)的两个侧面连接短主梁Ⅰ(1)和次梁Ⅱ(5)的翼缘,和次梁Ⅰ(4)和次梁Ⅱ(5)的翼缘,加劲板(6)分别连接在上翼缘和下翼缘上,所有的连接部位均采用为焊接;两个连接板Ⅲ(25)位于短主梁Ⅰ(1)的端部,连接板Ⅲ(25)的上下端与短主梁Ⅰ(1)的翼缘相连,一个侧边与短主梁Ⅰ(1)的腹板相连;一个连接板Ⅱ(17)位于次梁Ⅱ(5)的端部,连接板Ⅱ(17)的上下端与次梁Ⅱ(5)的翼缘相连,一个侧边与次梁Ⅱ(5)的腹板相连,所有的连接部位均采用为焊接;楼板(7)放置于各个梁所围成的平面上,采用抗剪键将楼板(7)连接在各个梁上;
所述B板主要由短主梁Ⅰ(1)、短主梁Ⅱ(3)、次梁Ⅰ(4)、次梁Ⅱ(5)、次梁Ⅲ(2)、加劲板(6)、楼板(7)、柱座Ⅱ(14)、连接板Ⅱ(17)、连接板Ⅲ(25)和连接板Ⅳ(26)构成;所述B板的所有构件均在工厂加工制作完成,然后通过焊接和栓钉连接将各个构件拼装成所述装配式楼板B;次梁Ⅰ(4)垂直于短主梁Ⅰ(1)和次梁Ⅲ(2),通过加劲板(6)将次梁Ⅰ(4)与短主梁Ⅰ(1)和次梁Ⅲ(2)进行连接,所述加劲板(6)的两个侧面连接一个短主梁Ⅰ(1)和次梁Ⅰ(4)的翼缘,和次梁Ⅰ(4)和次梁Ⅲ(2)的翼缘,两块加劲板(6)分别连接在上翼缘和下翼缘上,所有的连接部位均采用为焊接;两个短主梁Ⅰ(1)放置在同一条直线上,通过柱座Ⅱ(14)相连,柱座Ⅱ(14)的上下法兰板(10)分别与两个短主梁Ⅰ(1)的上下翼缘齐平,所有的连接部位均采用为焊接;短主梁Ⅱ(3)与次梁Ⅱ(5)平行,与两个短主梁Ⅰ(1)和次梁Ⅲ(2)垂直,加劲板(6)与两个短主梁Ⅰ(1)相连,柱座Ⅱ(14)的上下法兰板(10)分别与短主梁Ⅱ(3)的上下翼缘齐平,所述加劲板(6)的两个侧面分别与短主梁Ⅰ(1)和短主梁Ⅱ(3)的翼缘相连,两块加劲板(6)分别连接在上翼缘和下翼缘上,所有的连接部位均采用为焊接;次梁Ⅲ(2)平行于两个短主梁Ⅰ(1),垂直于短主梁Ⅱ(3)、次梁Ⅰ(4)和次梁Ⅱ(5),通过加劲板(6)和连接板Ⅳ(26)与短主梁Ⅱ(3)、次梁Ⅰ(4)和次梁Ⅱ(5)进行连接;所述连接板Ⅳ(26)为矩形钢板,位于短主梁Ⅱ(3)的端部,连接板Ⅳ(26)的上下端与短主梁Ⅱ(3)的翼缘相连,一个侧边与短主梁Ⅱ(3)的腹板相连;所述加劲板(6)的两个侧面连接次梁Ⅲ(2)和短主梁Ⅱ(3)的翼缘,连接次梁Ⅲ(2)和次梁Ⅰ(4)的翼缘,和连接次梁Ⅲ(2)和次梁Ⅱ(5),加劲板(6)分别连接在上翼缘和下翼缘上,所有的连接部位均采用为焊接;两个连接板Ⅲ(25)位于短主梁Ⅰ(1)的端部,连接板Ⅲ(25)的上下端与短主梁Ⅰ(1)的翼缘相连,一个侧边与短主梁Ⅰ(1)的腹板相连;一个连接板Ⅰ(16)位于次梁Ⅱ(5)的端部,连接板Ⅲ(25)的上下端与次梁Ⅱ(5)的翼缘相连,一个侧边与次梁Ⅱ(5)的腹板相连,所有的连接部位均采用为焊接;两个连接板Ⅲ(25)位于短主梁Ⅰ(1)的端部,连接板Ⅲ(25)的上下端与短主梁Ⅰ(1)的翼缘相连,一个侧边与短主梁Ⅰ(1)的腹板相连;一个连接板Ⅱ(17)位于次梁Ⅱ(5)的端部,连接板Ⅱ(17)的上下端与次梁Ⅱ(5)的翼缘相连,一个侧边与次梁Ⅱ(5)的腹板相连,所有的连接部位均采用为焊接;楼板(7)放置于各个梁所围成的平面上,采用抗剪键将楼板(7)连接在各个梁上;
所述C板主要由短主梁Ⅱ(3)、次梁Ⅲ(2)、加劲板(6)、楼板(7)、柱座Ⅲ(15)、连接板Ⅱ(17)、连接板Ⅲ(25)和连接板Ⅳ(26)构成;所述C板的所有构件均在工厂加工制作完成,然后通过焊接和栓钉连接将各个构件拼装成所述装配式楼板C;两个次梁Ⅲ(2)垂直放置,通过加劲板(6)进行连接,作为正方形装配式楼板C的两个邻边,所有连接均为焊接;另外两个次梁Ⅲ(2)亦垂直放置,通过加劲板(6)进行连接,作为正方形装配式楼板C的另外两个邻边,所有连接均为焊接;通过加劲板(6)将C板的四条边进行连接,形成正方形框架,所述加劲板(6)的两个侧面分别与垂直放置的两个次梁Ⅲ(2)翼缘相连,两块加劲板(6)分别连接在上翼缘和下翼缘上,所有的连接部位均为焊接;四个短主梁Ⅱ(3)的一端分别连接在柱座Ⅲ(15)的四个侧面上,柱座Ⅲ(15)的上下法兰板分别与四个短主梁Ⅱ(3)上下翼缘齐平,其中两个短主梁Ⅱ(3)在一条直线上,另两个短主梁Ⅱ(3)在一条直线上,柱座Ⅲ(15)位于C板的中心,相邻的两个短主梁Ⅱ(3)之间通过加劲板(6)进行连接,所述加劲板(6)的两个侧面分别与两个短主梁Ⅱ(3)的翼缘相连,两块加劲板(6)分别连接在上翼缘和下翼缘上,所有的连接部位均为焊接;所述短主梁Ⅱ(3)的另一端连接在次梁Ⅲ(2)上,通过加劲板(6)和连接板Ⅳ(26)与次梁Ⅲ(2)相连,所述加劲板(6)的两个侧面分别与次梁Ⅲ(2)和短主梁Ⅱ(3)的翼缘相连,两块加劲板(6)分别连接在上翼缘和下翼缘上,所有的连接部位均为焊接;所述连接板Ⅳ(26)位于短主梁Ⅱ(3)与次梁Ⅲ(2)相连接的一端,连接板Ⅳ(26)的上下端与短主梁Ⅱ(3)的翼缘相连,一个侧边与短主梁Ⅱ(3)的腹板相连,所有的连接部位均为焊接;一个连接板Ⅱ(17)位于次梁Ⅲ(2)的端部,连接板连接板Ⅱ(17)的上下端与次梁Ⅲ(2)的翼缘相连,一个侧边与次梁Ⅲ(2)的腹板相连,所有的连接部位均采用为焊接;楼板(7)放置于各个梁所围成的平面上,采用抗剪键将楼板(7)连接在各个梁上;

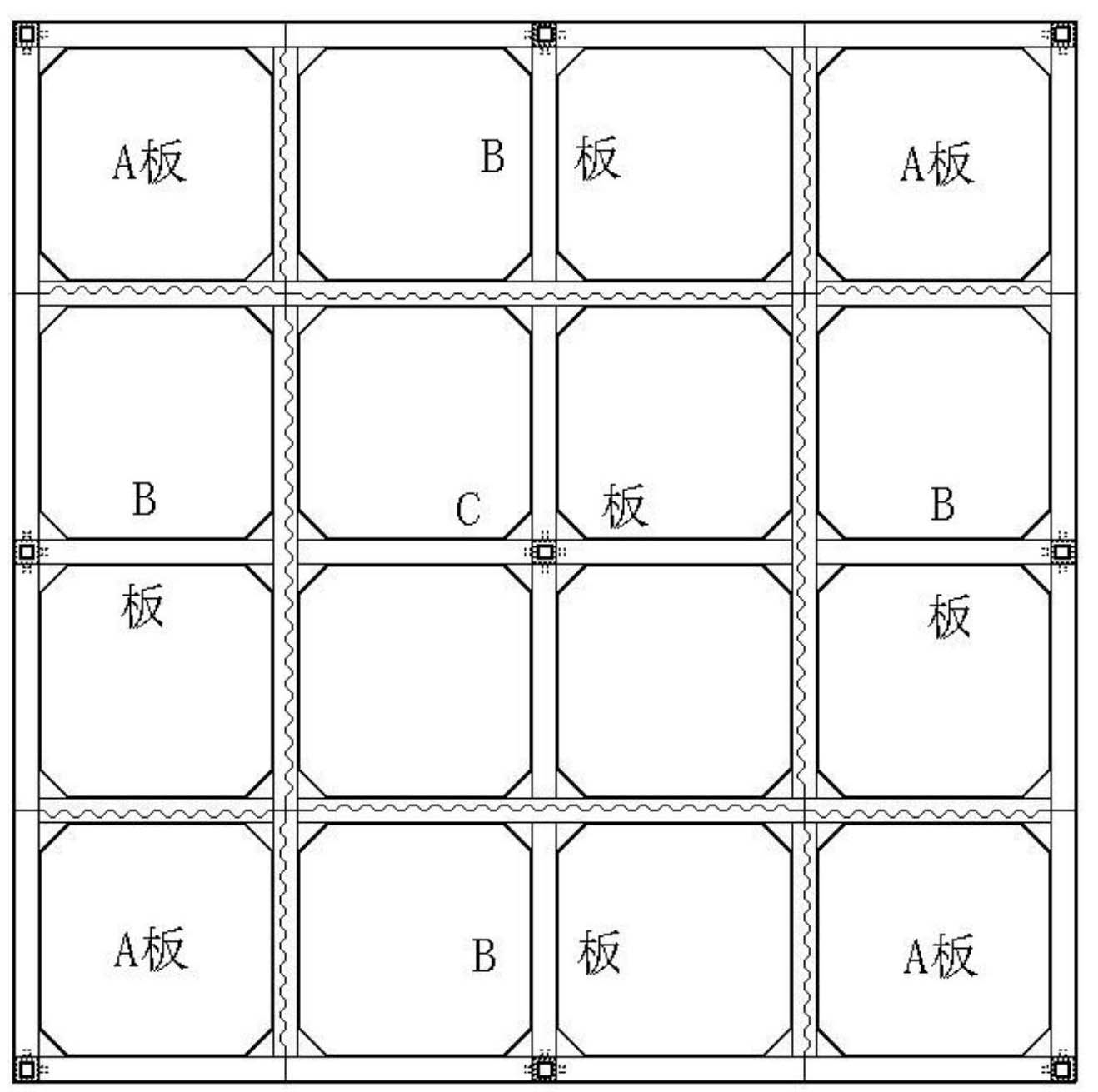

所述装配式楼板A板与所述装配式楼板B板进行拼接,拼接方式是将A板的次梁Ⅰ(4)和B板的次梁Ⅰ(4)进行拼接,A板的次梁Ⅱ(5)和B板的次梁Ⅱ(5)进行拼接,所有的拼接均采用螺栓进行现场拼接;所述装配式楼板B板与所述装配式楼板C板进行拼接,拼接方式是将B板的次梁Ⅲ(2)和C板的次梁Ⅲ(2)进行拼接,所有的拼接均采用螺栓进行现场拼接;所述装配式楼板体系的基本组成单元为A板、B板和C板,装配式楼板体系的四个角板为A板单元,与A板单元连接的是B板单元,与B板单元另一边相连的是C板单元,楼板体系的中部为C板单元。
2.根据权利要求1所述的多高层装配式钢结构波纹腹板咬合钢梁框架体系,其特征在于:所述短主梁Ⅰ(1)、短主梁Ⅱ(3)是H型钢,或者是两个槽钢背对背拼接而成的等效H型钢,或者是两个T型钢拼接而成的等效H型钢,或者是四个角钢拼接而成的等效H型钢;所述的次梁Ⅰ、次梁Ⅱ和次梁Ⅲ是装配式波纹腹板咬合钢梁,其是由两个波纹槽钢梁通过螺栓装配而成;所述波纹槽钢梁,其断面口型由上、下翼缘和腹板组成。
3.根据权利要求1所述的多高层装配式钢结构波纹腹板咬合钢梁框架体系,其特征在于:所有的梁是型钢梁,或者是在梁的腹板处开设便于各种管线穿过的洞口的蜂窝钢梁。
