专利号: 2014101052516
申请人: 北京工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-05-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

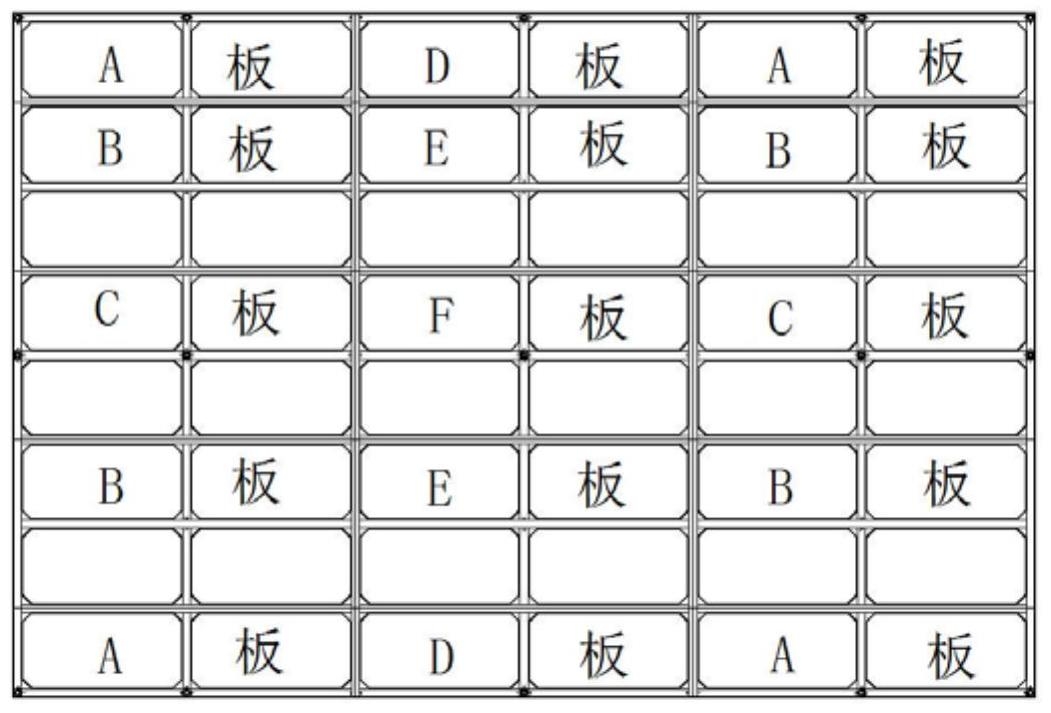

1.一种节点刚接的模块化装配式钢结构偏心支撑体系,其特征在于:所述模块化装配式钢结构偏心支撑体系由装配式楼板、装配式支撑和装配式法兰柱采用螺栓装配而成;所述模块化装配式钢结构偏心支撑体系的梁柱节点与框架的连接是在工厂焊接而成,实现刚性连接;装配式楼板体系由A板、B板、C板、D板、E板和F板6种装配式楼板组合拼接而成;所述A板由短主梁Ⅰ(1)、短主梁Ⅱ(2)、次梁Ⅰ(3)、次梁Ⅱ(4)、次梁Ⅲ(5)、长主梁Ⅰ(6)、柱座(7)、连接板Ⅰ(15)、连接板Ⅱ(16)和楼板(17)构成;所述A板的所有构件均在工厂加工制作完成,然后通过焊接和抗剪键连接将各个构件拼装成A板;短主梁Ⅱ(2)和次梁Ⅰ(3)垂直摆放,通过柱座(7)和连接板Ⅰ(15)将短主梁Ⅱ(2)和次梁Ⅰ(3)进行连接,短主梁Ⅱ(2)和次梁Ⅰ(3)连接在柱座(7)的方钢管Ⅰ(12)上,所述连接板Ⅰ(15)的两个侧面分别与短主梁Ⅱ(2)和次梁Ⅰ(3)的翼缘相连,两块连接板Ⅰ(15)分别连接在短主梁Ⅱ(2)和次梁Ⅰ(3)上翼缘和下翼缘上,所有的连接部位均为焊接;短主梁Ⅰ(1)和短主梁Ⅱ(2)放置在同一条直线上,通过柱座(7)相连,短主梁Ⅰ(1)和短主梁Ⅱ(2)连接在柱座(7)的方钢管Ⅰ(12)上,所有的连接部位均采用为焊接;次梁Ⅱ(4)与次梁Ⅰ(3)平行,与短主梁Ⅰ(1)和短主梁Ⅱ(2)垂直,通过柱座(7)和连接板Ⅰ(15)与短主梁Ⅰ(1)和短主梁Ⅱ(2)相连,连接在柱座(7)的方钢管Ⅰ(12)上,所述连接板Ⅰ(15)的两个侧面分别与短主梁Ⅰ(1)、短主梁Ⅱ(2)和次梁Ⅱ(4)的翼缘相连,两块连接板Ⅰ(15)分别连接在短主梁Ⅰ(1)、短主梁Ⅱ(2)和次梁Ⅱ(4)的上翼缘和下翼缘上,所有的连接部位均采用为焊接;次梁Ⅲ(5)与次梁Ⅱ(4)平行,与短主梁Ⅰ(1)和短主梁Ⅱ(2)垂直,通过连接板Ⅰ(15)与短主梁Ⅰ(1)相连,短主梁Ⅰ(1)上伸出的板的三个侧面同次梁Ⅲ(5)的上下翼缘及腹板相连,所述连接板Ⅰ(15)的两个侧面分别与短主梁Ⅰ(1)和次梁Ⅲ(5)的翼缘相连,两块连接板Ⅰ(15)分别连接在上翼缘和下翼缘上,所有的连接部位均采用为焊接;长主梁Ⅰ(6)平行于短主梁Ⅰ(1)和短主梁Ⅱ(2),垂直于次梁Ⅰ(3),通过连接板Ⅰ(15)和连接板Ⅱ(16)与次梁Ⅰ(3)、次梁Ⅱ(4)和次梁Ⅲ(5)进行连接,所述连接板Ⅱ(16)位于次梁Ⅰ(3)和次梁Ⅱ(4)的端部,连接板Ⅱ(16)的上下端与次梁Ⅰ(3)和次梁Ⅱ(4)的翼缘相连,一个侧边与次梁Ⅰ(3)的腹板相连,另一个侧边同长主梁Ⅰ(6)的腹板连接,所述连接板Ⅰ(15)的两个侧面连接长主梁Ⅰ(6)、次梁Ⅰ(3)、次梁Ⅱ(4)和次梁Ⅲ(5)的翼缘,连接板Ⅰ(15)分别连接在长主梁Ⅰ(6)、次梁Ⅰ(3)、次梁Ⅱ(4)和次梁Ⅲ(5)的上翼缘和下翼缘上,所有的连接部位均采用为焊接;楼板(17)采用抗剪键拼接在由短主梁Ⅰ(1)、短主梁Ⅱ(2)、次梁Ⅰ(3)、次梁Ⅱ(4)、次梁Ⅲ(5)、长主梁Ⅰ(6)围成的平面上;所述B板由次梁Ⅱ(4)、长主梁Ⅰ(6)、长主梁Ⅱ(8)、次梁Ⅳ(9)、次梁Ⅴ(10)、连接板Ⅰ(15)、连接板Ⅱ(16)和楼板(17)构成;所述B板的所有构件均在工厂加工制作完成,然后通过焊接和抗剪键连接将各个构件拼装成B板;长主梁Ⅰ(6)和次梁Ⅳ(9)、次梁Ⅴ(10)垂直摆放,通过连接板Ⅰ(15)和连接板Ⅱ(16)将两个长主梁Ⅰ(6)和次梁Ⅳ(9)、次梁Ⅴ(10)在梁端部进行连接,形成矩形框架,所述连接板Ⅱ(16)位于次梁Ⅳ(9)的端部,连接板Ⅱ(16)的上下端与次梁Ⅳ(9)、次梁Ⅴ(10)的翼缘相连,一个侧边与次梁Ⅳ(9)和次梁Ⅴ(10)的腹板相连,另一个侧面与长主梁Ⅰ(6)腹板连接,所述连接板Ⅰ(15)的两个侧面分别与长主梁Ⅰ(6)和次梁Ⅳ(9)、长主梁Ⅰ(6)和次梁Ⅴ(10)的翼缘相连,设置的两块连接板Ⅰ(15)分别连接在长主梁Ⅰ(6)和次梁Ⅳ(9)、长主梁Ⅰ(6)和次梁Ⅴ(10)上翼缘和下翼缘上,所有的连接部位均为焊接;所述长主梁Ⅱ(8)与长主梁Ⅰ(6)平行,与次梁Ⅴ(10)垂直放置,长主梁Ⅱ(8)位于两个长主梁Ⅰ(6)的正中间,长主梁Ⅱ(8)的两个端部分别通过连接板Ⅰ(15)连接于次梁Ⅳ(9)、次梁Ⅴ(10)的中部,所述连接板Ⅰ(15)的两个侧面分别与长主梁Ⅱ(8)和次梁Ⅳ(9)、长主梁Ⅱ(8)和次梁Ⅴ(10)的翼缘相连,长主梁Ⅱ(8)的两个端部伸出部分分别同次梁Ⅳ(9)、次梁Ⅴ(10)的中部腹板相连,设置的两块连接板Ⅰ(15)分别连接在长主梁Ⅱ(8)、次梁Ⅳ(9)和次梁Ⅴ(10)的上翼缘和下翼缘上,所有的连接部位均为焊接;所述次梁Ⅱ(4)与次梁Ⅴ(10)平行,与长主梁Ⅰ(6)和长主梁Ⅱ(8)垂直放置,通过连接板Ⅰ(15)将次梁Ⅱ(4)的梁端连接于长主梁Ⅰ(6)和长主梁Ⅱ(8)的中部,次梁Ⅱ(4)与长主梁Ⅰ(6)相连一端的连接板Ⅰ(15)的两个侧面分别与次梁Ⅱ(4)和长主梁Ⅰ(6)的翼缘相连,设置的两块连接板Ⅰ(15)分别连接在次梁Ⅱ(4)和长主梁Ⅰ(6)的上翼缘和下翼缘上,次梁Ⅱ(4)与长主梁Ⅱ(8)相连一端的连接板Ⅰ(15)的两个侧面分别与次梁Ⅱ(4)和长主梁Ⅱ(8)的翼缘相连,设置的两块连接板Ⅰ(15)分别连接在次梁Ⅱ(4)和长主梁Ⅱ(8)的上翼缘和下翼缘上,次梁Ⅱ(4)两端伸出部分与长主梁Ⅰ(6)和长主梁Ⅱ(8)的中部腹板相连接,所有的连接部位均为焊接;楼板(17)采用抗剪键拼接在由次梁Ⅱ(4)、长主梁Ⅰ(6)、长主梁Ⅱ(8)、次梁Ⅳ(9)、次梁Ⅴ(10)围成的框架上;所述C板由短主梁Ⅰ(1)、短主梁Ⅱ(2)、次梁Ⅰ(3)、次梁Ⅱ(4)、长主梁Ⅰ(6)、柱座(7)、次梁Ⅴ(10)、连接板Ⅰ(15)、连接板Ⅱ(16)和楼板(17)构成;所述C板的所有构件均在工厂加工制作完成,然后通过焊接和抗剪键连接将各个构件拼装成C板;所述两个次梁Ⅰ(3)放置在同一直线上,两个次梁Ⅰ(3)之间通过柱座(7)进行连接后并连接在柱座(7)的方钢管Ⅰ(12)上,作为矩形装配式楼板C板的两条对边的一条,所有连接均为焊接;所述长主梁Ⅰ(6)与次梁Ⅰ(3)垂直放置,作为矩形装配式楼板C板的另外两条对边,所有连接均为焊接;通过连接板Ⅰ(15)和连接板Ⅱ(16)将C板的四条边进行连接,形成矩形框架,所述连接板Ⅰ(15)的两个侧面分别与长主梁Ⅰ(6)和次梁Ⅰ(3)的翼缘相连,两块连接板Ⅰ(15)分别连接在长主梁Ⅰ(6)和次梁Ⅰ(3)上翼缘和下翼缘上,所有的连接部位均为焊接,所述连接板Ⅱ(16)位于次梁Ⅰ(3)与长主梁Ⅰ(6)相连接的一端,连接板Ⅱ(16)的上下端与次梁Ⅰ(3)的翼缘相连,一个侧边与次梁Ⅰ(3)的腹板相连,所有的连接部位均为焊接;短主梁Ⅰ(1)、短主梁Ⅱ(2)和两个次梁Ⅱ(4)的一端分别连接在柱座(7)的四个侧面上,短主梁Ⅰ(1)、短主梁Ⅱ(2)和两个次梁Ⅱ(4)连接在柱座(7)的方钢管Ⅰ(12)上,短主梁Ⅰ(1)、短主梁Ⅱ(2)在一条直线上,两个次梁Ⅱ(4)在一条直线上,柱座(7)位于C板的中心,相邻的短主梁Ⅰ(1)和次梁Ⅱ(4)、短主梁Ⅱ(2)和次梁Ⅱ(4)之间通过连接板Ⅰ(15)进行连接,所述连接板Ⅰ(15)的两个侧面分别与短主梁Ⅰ(1)和次梁Ⅱ(4)的翼缘相连,连接板Ⅰ(15)分别连接在短主梁Ⅰ(1)和次梁Ⅱ(4)上翼缘和下翼缘上,所述短主梁Ⅰ(1)的另一端连接在次梁Ⅴ(10)中部,短主梁Ⅰ(1)的伸出部分三个侧面分别与次梁Ⅴ(10)的翼缘和腹板连接,短主梁Ⅰ(1)通过连接板Ⅰ(15)与次梁Ⅴ(10)边相连,连接板Ⅰ(15)的两个侧面分别与短主梁Ⅰ(1)和次梁Ⅴ(10)的翼缘相连,连接板Ⅰ(15)分别连接在短主梁Ⅰ(1)和次梁Ⅴ(10)上翼缘和下翼缘上,所有的连接部位均为焊接,所述短主梁Ⅱ(2)的另一端通过柱座(7)和连接板Ⅰ(15)与两个次梁Ⅰ(3)相连接,连接在柱座(7)的方钢管Ⅰ(12)上,连接板Ⅰ(15)的两个侧面分别与短主梁Ⅱ(2)和次梁Ⅰ(3)的翼缘相连,连接板Ⅰ(15)分别连接在短主梁Ⅱ(2)和次梁Ⅰ(3)上翼缘和下翼缘上,所有的连接部位均为焊接,所述次梁Ⅱ(4)的另一端连接在长主梁Ⅰ(6)的中部,采用连接板Ⅰ(15)进行连接,次梁Ⅱ(4)的伸出部分三个侧面分别与长主梁Ⅰ(6)的翼缘和腹板连接,连接板Ⅰ(15)的两个侧面分别与次梁Ⅱ(4)和长主梁Ⅰ(6)的翼缘相连,连接板Ⅰ(15)分别连接在次梁Ⅱ(4)和长主梁Ⅰ(6)上翼缘和下翼缘上,所有的连接部位均为焊接;楼板(17)采用抗剪键拼接在短主梁Ⅰ(1)、短主梁Ⅱ(2)、次梁Ⅰ(3)、次梁Ⅱ(4)、长主梁Ⅰ(6)所围成的框架上;所述D板由短主梁Ⅰ(1)、次梁Ⅱ(4)、次梁Ⅲ(5)、长主梁Ⅰ(6)、柱座(7)、连接板Ⅰ(15)、连接板Ⅱ(16)和楼板(17)构成;所述D板的所有构件均在工厂加工制作完成,然后通过焊接和抗剪键连接将各个构件拼装成D板;短主梁Ⅰ(1)和次梁Ⅲ(5)垂直摆放,通过连接板Ⅰ(15)将短主梁Ⅰ(1)与次梁Ⅲ(5)进行连接,短主梁Ⅰ(1)的伸出部分与次梁Ⅲ(5)的端部腹板连接,所述连接板Ⅰ(15)的两个侧面分别与短主梁Ⅰ(1)和次梁Ⅲ(5)的翼缘相连,两块连接板Ⅰ(15)分别连接在上翼缘和下翼缘上,所有的连接部位均为焊接;两个短主梁Ⅰ(1)放置在同一条直线上,通过柱座(7)相连,两个短主梁Ⅰ(1)连接在柱座(7)的方钢管Ⅰ(12)上,所有的连接部位均采用为焊接;次梁Ⅱ(4)与次梁Ⅲ(5)平行,与两个短主梁Ⅰ(1)垂直,通过柱座(7)和连接板Ⅰ(15)与两个短主梁Ⅰ(1)相连,连接在柱座(7)的方钢管Ⅰ(12)上,所述连接板Ⅰ(15)的两个侧面分别与两个短主梁Ⅰ(1)和次梁Ⅱ(4)的翼缘相连,连接板Ⅰ(15)分别连接在两个短主梁Ⅰ(1)和次梁Ⅱ(4)的上翼缘和下翼缘上,所有的连接部位均采用为焊接;长主梁Ⅰ(6)平行于两个短主梁Ⅰ(1),垂直于次梁Ⅱ(4),通过连接板Ⅰ(15)和连接板Ⅱ(16)与两端的次梁Ⅱ(4)和次梁Ⅲ(5)进行连接,所述连接板Ⅱ(16)位于次梁Ⅱ(4)和次梁Ⅲ(5)的端部,连接板Ⅱ(16)的上下端与次梁Ⅱ(4)和次梁Ⅲ(5)的翼缘相连,一个侧边与次梁Ⅱ(4)和次梁Ⅲ(5)的腹板相连,另一个侧边同长主梁Ⅰ(6)的腹板连接,所述连接板Ⅰ(15)的两个侧面连接长主梁Ⅰ(6)和次梁Ⅱ(4)和次梁Ⅲ(5)的翼缘,连接板Ⅰ(15)分别连接在长主梁Ⅰ(6)、次梁Ⅱ(4)和次梁Ⅲ(5)上翼缘和下翼缘上,长主梁Ⅰ(6)的中部腹板与次梁Ⅱ(4)的伸出部分连接,所有的连接部位均采用为焊接;楼板(17)采用抗剪键拼接在短主梁Ⅰ(1)、次梁Ⅱ(4)、次梁Ⅲ(5)、长主梁Ⅰ(6)所围成的框架上;所述E板由次梁Ⅱ(4)、长主梁Ⅰ(6)、长主梁Ⅱ(8)、次梁Ⅴ(10)、连接板Ⅰ(15)、连接板Ⅱ(16)和楼板(17)构成;所述E板的所有构件均在工厂加工制作完成,然后通过焊接和抗剪键连接将各个构件拼装成E板;长主梁Ⅰ(6)和次梁Ⅴ(10)垂直摆放,通过连接板Ⅰ(15)和连接板Ⅱ(16)将长主梁Ⅰ(6)和次梁Ⅴ(10)在梁端部进行连接,形成矩形框架,所述连接板Ⅱ(16)位于次梁Ⅴ(10)的端部,连接板Ⅱ(16)的上下端与次梁Ⅴ(10)的翼缘相连,一个侧边与次梁Ⅴ(10)的腹板相连,另一个侧面与长主梁Ⅰ(6)腹板连接,所述连接板Ⅰ(15)的两个侧面分别与长主梁Ⅰ(6)和次梁Ⅴ(10)的翼缘相连,设置的连接板Ⅰ(15)分别连接在长主梁Ⅰ(6)和次梁Ⅴ(10)的上翼缘和下翼缘上,所有的连接部位均为焊接;所述长主梁Ⅱ(8)与长主梁Ⅰ(6)平行,与次梁Ⅴ(10)垂直放置,长主梁Ⅱ(8)位于两个长主梁Ⅰ(6)的正中间,长主梁Ⅱ(8)的两个端部分别通过连接板Ⅰ(15)连接于次梁Ⅴ(10)的中部,所述连接板Ⅰ(15)的两个侧面分别与长主梁Ⅱ(8)和次梁Ⅴ(10)的翼缘相连,长主梁Ⅱ(8)的两个端部伸出部分与次梁Ⅴ(10)的中部腹板相连,设置的连接板Ⅰ(15)分别连接在长主梁Ⅱ(8)和次梁Ⅴ(10)的上翼缘和下翼缘上,所有的连接部位均为焊接;所述次梁Ⅱ(4)与次梁Ⅴ(10)平行,与长主梁Ⅰ(6)和长主梁Ⅱ(8)垂直放置,通过连接板Ⅰ(15)将次梁Ⅱ(4)的梁端连接于长主梁Ⅰ(6)和长主梁Ⅱ(8)的中部,次梁Ⅱ(4)与长主梁Ⅰ(6)相连一端的连接板Ⅰ(15)的两个侧面分别与次梁Ⅱ(4)和长主梁Ⅰ(6)的翼缘相连,设置的连接板Ⅰ(15)分别连接在次梁Ⅱ(4)和长主梁Ⅰ(6)上翼缘和下翼缘上,次梁Ⅱ(4)与长主梁Ⅱ(8)相连一端的连接板Ⅰ(15)的两个侧面分别与次梁Ⅱ(4)和长主梁Ⅱ(8)的翼缘相连,设置的两块连接板Ⅰ(15)分别连接在次梁Ⅱ(4)和长主梁Ⅱ(8)上翼缘和下翼缘上,次梁Ⅱ(4)两端伸出部分与两侧长主梁Ⅰ(6)和长主梁Ⅱ(8)的中部腹板相连接,所有的连接部位均为焊接;楼板(17)采用抗剪键拼接在次梁Ⅱ(4)、长主梁Ⅰ(6)、长主梁Ⅱ(8)、次梁Ⅴ(10)所围成的框架上;所述F板由短主梁Ⅰ(1)、次梁Ⅱ(4)、长主梁Ⅰ(6)、柱座(7)、次梁Ⅴ(10)、连接板Ⅰ(15)、连接板Ⅱ(16)和楼板(17)构成;所述F板的所有构件均在工厂加工制作完成,然后通过焊接和抗剪键连接将各个构件拼装成F板;长主梁Ⅰ(6)和次梁Ⅴ(10)垂直摆放,通过连接板Ⅰ(15)和连接板Ⅱ(16)将长主梁Ⅰ(6)和次梁Ⅴ(10)在梁端部进行连接,形成矩形框架,所述连接板Ⅱ(16)位于次梁Ⅴ(10)的端部,连接板Ⅱ(16)的上下端与次梁Ⅴ(10)的翼缘相连,一个侧边与次梁Ⅴ(10)的腹板相连,另一个侧面与长主梁Ⅰ(6)腹板连接,所述连接板Ⅰ(15)的两个侧面分别与长主梁Ⅰ(6)和次梁Ⅴ(10)的翼缘相连,设置的连接板Ⅰ(15)分别连接在长主梁Ⅰ(6)和次梁Ⅴ(10)上翼缘和下翼缘上,所有的连接部位均为焊接;两个短主梁Ⅰ(1)和两个次梁Ⅱ(4)的一端分别连接在柱座(7)的四个侧面上,两个短主梁Ⅰ(1)和两个次梁Ⅱ(4)连接在柱座(7)的方钢管Ⅰ(12)上,两个短主梁Ⅰ(1)在一条直线上,两个次梁Ⅱ(4)在一条直线上,柱座(7)位于F板的中心,相邻的短主梁Ⅰ(1)和次梁Ⅱ(4)之间通过连接板Ⅰ(15)进行连接,所述连接板Ⅰ(15)的两个侧面分别与短主梁Ⅰ(1)和次梁Ⅱ(4)的翼缘相连,连接板Ⅰ(15)分别连接在短主梁Ⅰ(1)和次梁Ⅱ(4)上翼缘和下翼缘上,所述短主梁Ⅰ(1)的另一端连接在次梁Ⅴ(10)中部,短主梁Ⅰ(1)的伸出部分的三个侧面分别与次梁Ⅴ(10)中部的翼缘和腹板连接,短主梁Ⅰ(1)通过连接板Ⅰ(15)与次梁Ⅴ(10)相连,连接板Ⅰ(15)的两个侧面分别与短主梁Ⅰ(1)和次梁Ⅴ(10)的翼缘相连,连接板Ⅰ(15)分别连接在上翼缘和下翼缘上,所述次梁Ⅱ(4)的另一端连接在长主梁Ⅰ(6)的中部,采用连接板Ⅰ(15)进行连接,次梁Ⅱ(4)的伸出部分三个侧面分别与长主梁Ⅰ(6)中部的翼缘和腹板连接,连接板Ⅰ(15)的两个侧面分别与次梁Ⅱ(4)和长主梁Ⅰ(6)的翼缘相连,连接板Ⅰ(15)分别连接在次梁Ⅱ(4)和长主梁Ⅰ(6)的上翼缘和下翼缘上,所有的连接部位均为焊接;楼板(17)采用抗剪键拼接在短主梁Ⅰ(1)、次梁Ⅱ(4)、长主梁Ⅰ(6)、柱座(7)、次梁Ⅴ(10)所围成的框架上;所述A板与B板进行拼接,拼接方式是将A板的长主梁Ⅰ(6)和B板的长主梁Ⅰ(6)进行拼接,所有的拼接均采用螺栓进行现场拼接;B板与C板进行拼接,拼接方式是将B板的长主梁Ⅰ(6)和C板的长主梁Ⅰ(6)进行拼接,所有的拼接均采用螺栓进行现场拼接;D板与E板进行拼接,拼接方式是将D板的长主梁Ⅰ(6)和E板的长主梁Ⅰ(6)进行拼接,E板与F板进行拼接,拼接方式是将E板的长主梁Ⅰ(6)和F板的长主梁Ⅰ(6)进行拼接所有的拼接均采用螺栓进行现场拼接;A板与D板进行拼接,拼接方式是将A板的次梁Ⅰ(3)和D板的次梁Ⅲ(5)进行拼接,所有的拼接均采用螺栓进行现场拼接;板B板与板E板进行拼接,拼接方式是将B板的次梁Ⅴ(10)和E板的次梁Ⅴ(10)进行拼接,板C板与板F板进行拼接,拼接方式是将C板的次梁Ⅴ(10)和F板的次梁Ⅴ(10)进行拼接,所有的拼接均采用螺栓进行现场拼接;所述装配式楼板体系的基本组成单元为A板、B板、C板、D板、E板和F板;在横向上装配式楼板体系的两端为A板和D板,B板和C板拼接到一起可组成一个模块,此模块可相互拼接,根据建筑要求的面积,增加此模块的数量与A板拼接;E板和F板拼接到一起可组成另一个模块,此模块可相互拼接,根据建筑要求的面积,增加此模块的数量与D板拼接;纵向上装配式楼板体系的两端为A板、B板和C板,通过增加D板、E板和F板组成的中间模块,进行拼接来增大建筑面积;实现模块化拼接;所述柱座(7)由两个法兰板(11)和一个方钢管Ⅰ(12)组成,两个法兰板(11)分别位于方钢管Ⅰ(12)的两个端部上,所有连接均采用焊接;法兰柱(13)由一个方钢管Ⅱ(14)和两个法兰板(11)组成,两个法兰板(11)分别位于方钢管Ⅱ(14)的两个端部上,所有连接均采用焊接;所述法兰柱(13)与柱座(7)进行连接,形成钢框架结构体系,所有连接均采用螺栓连接;所述装配式偏心斜支撑是由悬臂杆和斜杆(20)组成,悬臂杆在工厂直接焊接在楼板相应构件上,在现场施工时,将斜杆和悬臂杆通过盖板和螺栓进行装配,形成斜支撑;所述悬臂杆包括节点悬臂杆(18),偏心支撑横梁悬臂杆(19);所述节点悬臂杆(18)位于柱座(7)和梁的连接处,一面与梁翼缘相连,另一面与柱座(7)的方钢管Ⅰ(12)相连,所有连接均采用焊接;所述偏心支撑横梁悬臂杆(19)焊接在梁的翼缘上,根据偏心支撑的不同形式焊接在梁的不同位置上。2.根据权利要求1所述的一种节点刚接的模块化装配式钢结构偏心支撑体系,其特征在于:所述短主梁Ⅰ(1)、短主梁Ⅱ(2)、次梁Ⅰ(3)、次梁Ⅱ(4)、长主梁Ⅱ(8)、次梁Ⅳ(9)是H型钢,或者是两个槽钢背对背拼接而成的等效H型钢,或者是两个T型钢拼接而成的等效H型钢,或者是四个角钢拼接而成的等效H型钢;所述次梁Ⅲ(5)、长主梁Ⅰ(6)、次梁Ⅴ(10)是槽钢,或者是两个角钢拼接而成的等效槽钢。3.根据权利要求1所述的一种节点刚接的模块化装配式钢结构偏心支撑体系,其特征在于:所有的梁是型钢梁,或者是在梁的腹板处开设洞口的蜂窝钢梁,便于各种管线穿过。
