专利号: 2018105417029
申请人: 长江大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

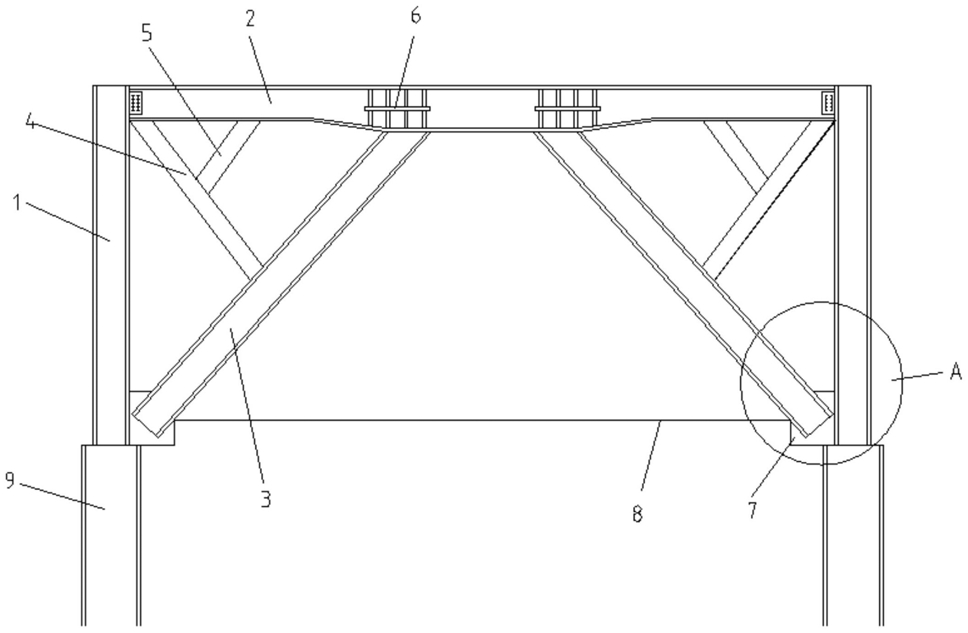

1.一种树状柱的偏心支撑结构,其特征在于,包括

通过支撑墩柱对称倾斜设置在工字型变截面梁下方、用于为工字型变截面梁提供支撑力的工字型截面支撑梁;

设置在工字型截面支撑梁与工字型变截面梁之间的第一槽钢支撑梁,所述第一槽钢支撑梁的一端支撑在工字型截面支撑梁上,另一端支撑在工字型变截面梁上,所述第一槽钢支撑梁与所述工字型截面支撑梁与工字型变截面梁组成三角稳固结构;以及设置在第一槽钢支撑梁与工字型变截面梁之间的第二槽钢支撑梁,所述第二槽钢支撑梁的一端支撑在第一槽钢支撑梁上,另一端支撑在工字型变截面梁上,所述第二槽钢支撑梁与所述第一槽钢支撑梁与工字型变截面梁组成三角稳固结构。

2.根据权利要求1所述树状柱的偏心支撑结构,其特征在于,所述工字型变截面梁相对工字型截面支撑梁对其支撑的支撑点上设有加劲肋部件。

3.根据权利要求1所述树状柱的偏心支撑结构,其特征在于,所述加劲肋部件包括多条纵向加劲肋和一条垂直穿过所述纵向加劲肋的横向加劲肋,所述纵向加劲肋的两端抵接支撑于工字型变截面梁的上下对称翼缘。

4.根据权利要求1所述树状柱的偏心支撑结构,其特征在于,相邻所述支撑墩柱的工字型截面支撑梁支撑点之间跨中部分的工字型变截面梁梁体宽度,大于同一支撑墩柱上对称设置的工字型截面支撑梁支撑点之间工字型变截面梁梁体宽度。

5.根据权利要求1所述树状柱的偏心支撑结构,其特征在于,所述工字型截面支撑梁的一端通过节点板与支撑墩柱固定连接设置,且支撑墩柱的节点板之间通过预应力钢绞线连接。

6.根据权利要求1所述树状柱的偏心支撑结构,其特征在于,所述节点板上垂直设有绞线连接板,所述绞线连接板上设有多个绞线连接孔。

7.根据权利要求1所述树状柱的偏心支撑结构,其特征在于,所述绞线连接板相对预应力钢绞线连接方向的一侧设有多个同时节点板和绞线连接板垂直设置的支撑板。
