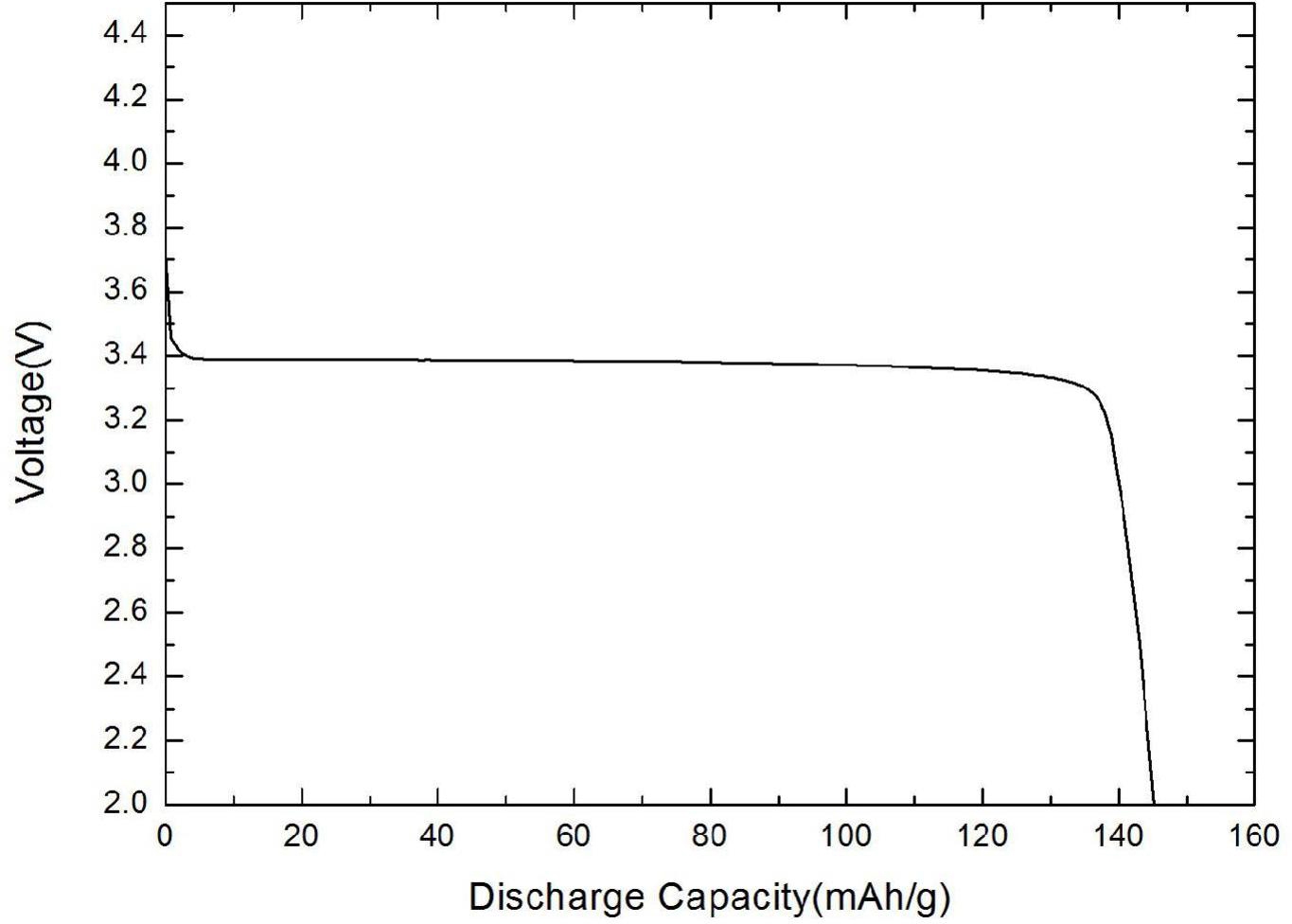

1.一种终产品无碳包覆的磷酸亚铁锂的合成方法，其特征在于包括以下步骤：按照元素摩尔比Li：Fe：P=1：1：1称取锂源、铁源、磷酸盐，以Li2CO3的Li元素为基准，按照元素摩尔比Li：C大于1：1称取碳源，将混合物粉碎均匀搅拌后，在氮气、氢气组成的混合气氛下，加热，在700～1000℃恒温焙烧1～5小时，冷却，制得碳含量为零的磷酸亚铁锂粉末；其中所述的锂源为碳酸锂。

2.根据权利要求1所述的终产品无碳包覆的磷酸亚铁锂的合成方法，其特征在于所述的磷酸盐为磷酸二氢铵，磷酸铁或磷酸氢二铵。

3.根据权利要求1所述的终产品无碳包覆的磷酸亚铁锂的合成方法，其特征在于所述的铁源是氧化铁，乙酸铁，硫酸铁，硝酸铁或磷酸铁。

4.根据权利要求1所述的终产品无碳包覆的磷酸亚铁锂的合成方法，其特征在于所述的碳源是蔗糖，葡萄糖或淀粉。
