专利号: 2014100766646
申请人: 深圳博用科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2025-05-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种输入电压阈值控制的部分有源功率因数校正电路,包括双环控制的boost升压电路,其特征在于:还包括电压误差放大器,用于将输出电压参考信号与所述boost升压电路的输出电压采样信号作比较,再内部处理后输出电流参考幅值调节信号;

乘法器,用于将所述电压误差放大器输出的电流参考幅值调节信号与boost升压电路的输入电压采样信号相乘,再输出电流参考信号;

电流误差放大器,用于将所述乘法器输出的电流参考信号与boost升压电路的输入电流采样信号作比较,再内部处理后输出PWM占空比信号;

输入电压采样信号采样阈值判断模块,用于对所述boost升压电路的输入电压采样信号作判断,所述输入电压采样信号采样阈值判断模块设置有电压阈值th1和电压阈值th2,所述电压阈值th1为boost升压电路的一个整流输入电压半波波峰之前的一个电压值,所述电压阈值th2为同一个整流输入电压半波波峰之后的一个电压值;

PWM波形生成模块以及PWM驱动IC,当所述boost升压电路的输入电压采样信号在所述电压阈值th1与电压阈值th2之间时,所述输入电压采样信号采样阈值判断模块产生PWM波形输出屏蔽信号,并将该PWM波形输出屏蔽信号输出给所述PWM波形生成模块,控制所述PWM波形生成模块不能输出PWM波形而输出为默认的无效状态信号,并将该无效状态信号输出给所述PWM驱动IC,控制所述PWM驱动IC输出停止斩波信号,对所述boost升压电路停止斩波;

当所述boost升压电路的输入电压采样信号在所述电压阈值th1与电压阈值th2之外时,所述输入电压采样信号采样阈值判断模块不会产生PWM波形输出屏蔽信号,使所述PWM波形生成模块将所述电流误差放大器输出的PWM占空比信号转换为具有占空比的PWM输出脉冲,并将该PWM输出脉冲输出给所述PWM驱动IC,控制所述PWM驱动IC输出斩波信号,对所述boost升压电路进行斩波。

2.根据权利要求1所述的输入电压阈值控制的部分有源功率因数校正电路,其特征在于:所述电压阈值th1大于或等于电压阈值th2。

3.根据权利要求1所述的输入电压阈值控制的部分有源功率因数校正电路,其特征在于:所述电压阈值th1小于电压阈值th2。

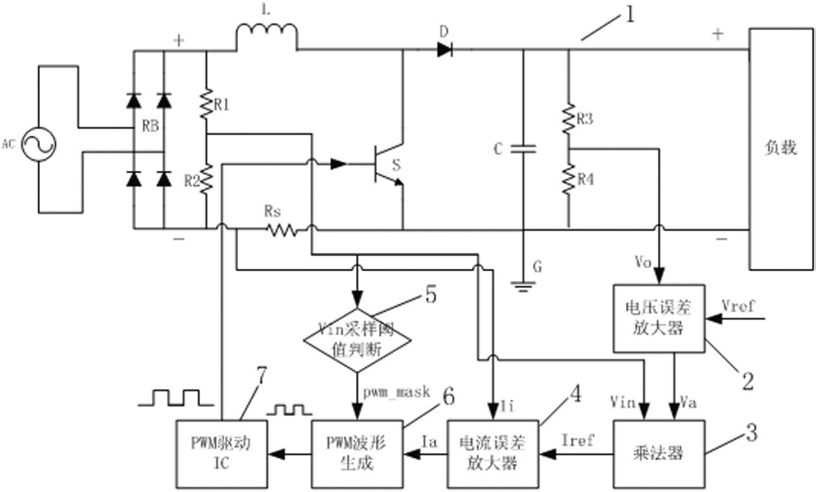

4.根据权利要求1至3任意一项所述的输入电压阈值控制的部分有源功率因数校正电路,其特征在于:所述boost升压电路包括整流桥、电感、二极管、功率开关管、电容、电流采样电阻、第一电阻、第二电阻、第三电阻、第四电阻;

所述整流桥的输入端用于连接交流电,所述电感一端、第一电阻一端均与整流桥的正极输出端连接,所述二极管阳极、功率开关管集电极均与电感另一端连接,所述二极管阴极、电容一端、第三电阻一端均与负载的正极输入端连接,所述第一电阻另一端与第二电阻一端连接,所述第二电阻另一端、电流采样电阻一端均与整流桥的负极输出端连接,所述第三电阻另一端与第四电阻一端连接,所述电流采样电阻另一端、功率开关管发射极、电容另一端、第四电阻另一端、负载的负极输入端均接地;

所述第一电阻另一端用于输出所述boost升压电路的输入电压采样信号,所述第三电阻另一端用于输出所述boost升压电路的输出电压采样信号,所述电流采样电阻一端用于输出所述boost升压电路的输入电流采样信号,所述功率开关管基极用于接收所述PWM驱动IC输出的斩波信号或停止斩波信号。
