专利号: 201310557767X
申请人: 浙江理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 天然或人造的线或纤维;纺纱或纺丝
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种自动缫丝机索理绪车头无绪茧和蛹衬综合处理方法,其特征在于所述方法利用理绪锅正绪茧加茧斗的下降动作通过第一压水活门使加茧斗处的理绪锅汤水从理绪锅正绪茧加茧口前的理绪锅锅底斜坡上返流冲出形成水流,将锅底斜坡上的无绪茧冲离正绪茧加茧口,加入到向无绪茧提升斗运行的水流中,所述无绪茧提升斗为理绪锅向索绪锅送回无绪茧的输送机构;

所述方法利用无绪茧提升斗的上升动作滤下理绪锅中的蛹衬,利用无绪茧提升斗的下降动作通过第二压水活门对无绪茧提升斗处的水施压,将滤下的蛹衬压入理绪锅底部的蛹衬冲出管冲走,冲蛹衬的水在蛹衬被滤出后,依靠重力送入底部水箱,再由循环水泵将其送入回流分配压力水箱,回流分配压力水箱有两路输出,一路连到理绪锅的底部管道,用作冲蛹衬之用,另一路回至理绪锅,作为所述向无绪茧提升斗运行的水流;

所述方法利用索绪锅向理绪锅输送有绪茧的有绪茧提升斗的上升动作将蛹衬滤下,利用有绪茧提升斗的下降动作通过第三压水活门对有绪茧提升斗处的索绪锅汤水施压,将滤下的蛹衬压入索绪锅底部的蛹衬冲出管冲走;

在将蛹衬从索绪锅底部的蛹衬冲出管冲走时,由蒸汽助推,将蛹衬从索绪锅底部的蛹衬冲出管冲出,过滤分离,由所述蒸汽加热的冲蛹衬的索绪锅汤水,依靠重力回至索绪锅。

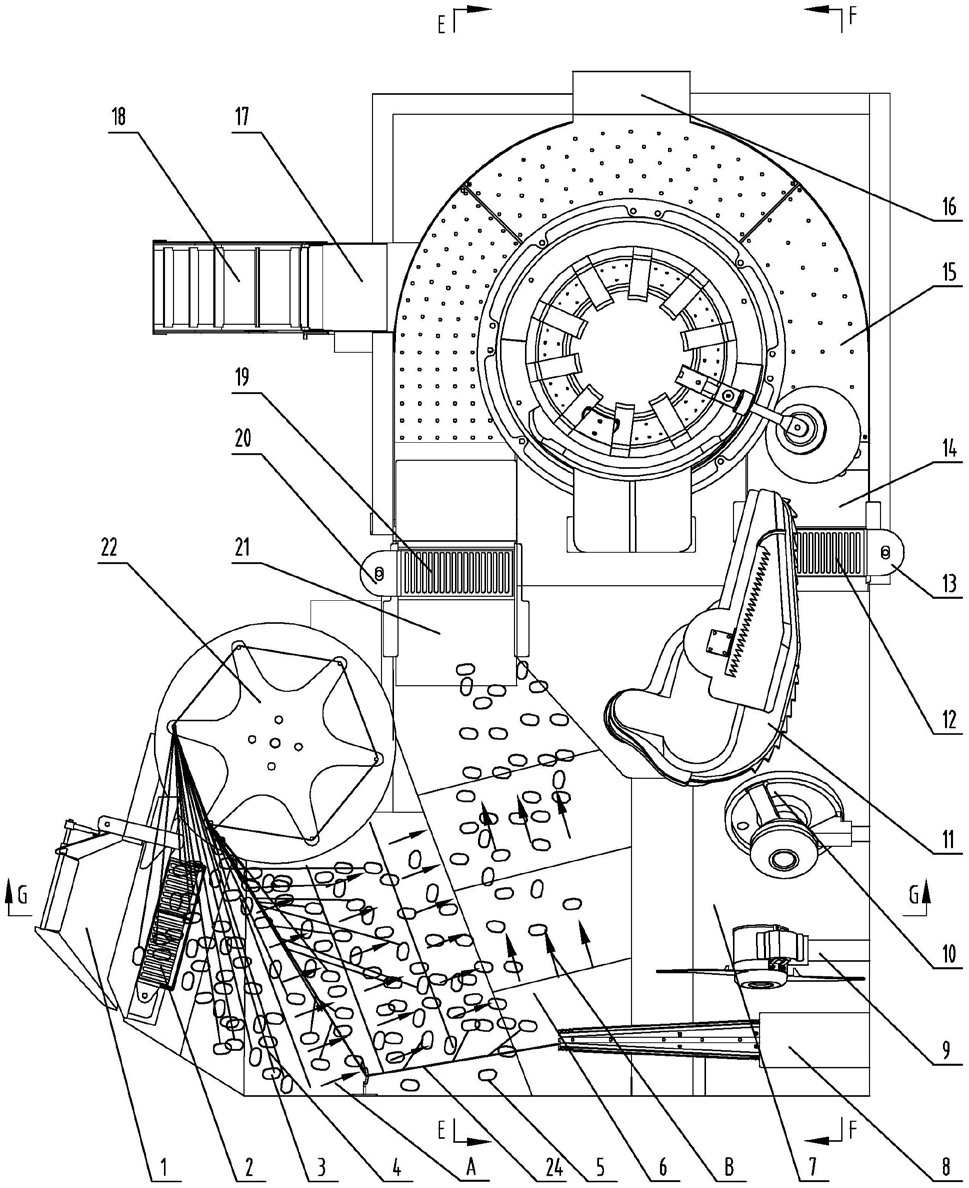

2.实现权利要求1所述方法的自动缫丝机索理绪车头无绪茧和蛹衬综合处理装置,其特征在于:所述装置包括可升降的理绪锅正绪茧加茧斗、正绪茧加茧斗座,理绪锅向索绪锅送回无绪茧的可升降的无绪茧提升斗、无绪茧提升斗座、索绪锅向理绪锅输送有绪茧的可升降的有绪茧提升斗、有绪茧提升斗座;其特征在于:所述正绪茧加茧斗座的底部具有水出口,理绪锅正绪茧加茧口前的理绪锅锅底斜坡上设置多个出水口,所述理绪锅底部设置中间缓冲水箱,正绪茧加茧斗座底部的水出口通过所述中间缓冲水箱连接至所述出水口,所述出水口的喷水方向朝向由理绪锅水流循环装置产生的向无绪茧提升斗运行的水流,所述理绪锅正绪茧加茧斗内铰接连接第一压水活门;

理绪锅水流循环装置包括循环管道,所述循环管道包括理绪锅底部的所述蛹衬冲出管、排蛹管、回流管、提升回流管、第一循环连接管和第二循环连接管,在循环路线上还设置有第一溢蛹池、蛹水分离箱、底部水箱、回流分配压力水箱,理绪锅在无绪茧提升斗座底部设置第一蛹衬排出口,并在无绪茧提升斗内部铰接安装第二压水活门;无绪茧提升斗斗面具有滤下蛹衬的孔;

所述蛹衬和蛹体冲出管的进口端接所述第一蛹衬排出口,出口端处在溢蛹池中,所述蛹衬冲出管的出口端与理绪锅的水位基本持平;

所述排蛹管的进口端接第一溢蛹池的底部出口,所述排蛹管的出口端与蛹水分离箱的上部进口相接,所述蛹水分离箱的设置位置低于第一溢蛹池;

所述回流管连在蛹水分离箱的排水口和底部水箱的进水口之间;

所述提升回流管连在底部水箱和回流分配压力水箱之间,且提升回流管连接有循环水泵;

所述第一循环连接管连在回流分配压力水箱、蛹衬冲出管之间,且在第一循环连接管上连接电磁阀;

所述第二循环连接管连在回流分配压力水箱和理绪锅之间;

所述无绪茧和蛹衬综合处理装置还设有索绪锅水流循环装置,所述索绪锅水流循环装置包括索绪锅底部的蛹衬冲出管、索绪汤回流管、蒸汽进管,在循环路线上还设置有第二溢蛹池,第二溢蛹池中设置分离机构,有绪茧提升斗座底部设置第二蛹衬排出口,并在索绪锅加茧提升斗内部铰接安装第三压水活门;索绪锅有绪茧提升斗斗面具有滤下蛹衬的孔;

所述索绪锅底部的蛹衬冲出管的进口端接所述第二蛹衬排出口,出口端处在第二溢蛹池中并伸入所述分离机构中,所述第二溢蛹池的水位高于索绪锅的水位;

所述索绪汤回流管连在第二溢蛹池和索绪锅之间;

所述蒸汽进管与索绪锅底部的蛹衬冲出管相连,蒸汽进管上设置电磁蒸汽阀。

3.如权利要求2所述的自动缫丝机索理绪车头无绪茧和蛹衬综合处理装置,其特征在于所述中间缓冲水箱直接设置在理绪锅锅底斜坡下,并以所述锅底斜坡作为中间缓冲水箱的顶板,所述出水口为通过金属冲切拉伸后形成的具有顶部出水挡板、从侧面出水的出水口;所述正绪茧加茧斗座的底部直接打通,与中间缓冲水箱连通。
