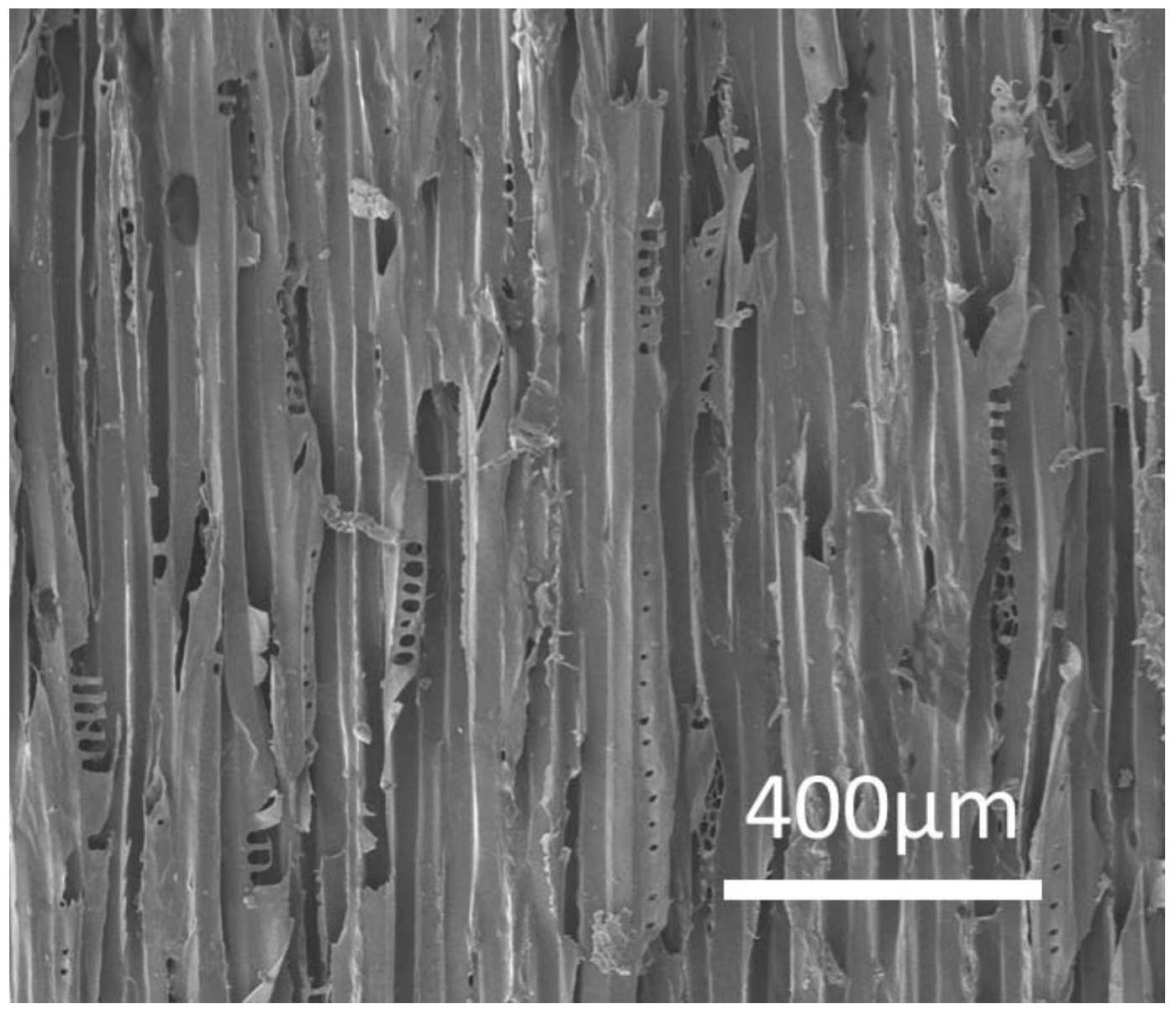

1.提高超疏水木材机械稳定性的方法，其特征在于提高超疏水木材机械稳定性的方法是通过下述步骤实现的：步骤一、木材依次用去离子水、无水乙醇、去离子水冲洗；

步骤二、将环氧树脂溶解于丙酮中，制得环氧树脂溶液；

步骤三、将步骤一处理后的木材侵泡在步骤二制得的环氧树脂溶液中，然后干燥；

步骤四、用KH550硅烷偶联剂改性亚微级二氧化硅，然后分散于去离子水中得到改性二氧化硅液；

步骤五、将经步骤三处理后的木材浸泡步骤四获得的改性二氧化硅液中，烘干；

步骤六、将十八烷基三氯硅烷（OTS）溶解于无水乙醇中制得OTS乙醇溶液，然后将步骤四处理后的木材浸泡OTS乙醇溶液中，然后干燥，即实现了超疏水木材机械稳定性的提高。

2.根据权利要求1所述的提高超疏水木材机械稳定性的方法，其特征在于步骤二所述的环氧树脂溶液质量浓度为1%～5%。

3.根据权利要求1所述的提高超疏水木材机械稳定性的方法，其特征在于步骤三所述浸泡时间为0.5h～1.5h，所述干燥时间为0.5h～1h。

4.根据权利要求1所述的提高超疏水木材机械稳定性的方法，其特征在于步骤四中亚微级二氧化硅的粒径为300nm～500nm。

5.根据权利要求4所述的提高超疏水木材机械稳定性的方法，其特征在于步骤四中亚微级二氧化硅的制备方法如下：将180mL乙醇、20mL正硅酸乙酯和20mL去离子水混匀，5分钟内逐滴滴加10～20mL氨水，室温下搅拌12h后，离心，用无水乙醇洗涤3次，干燥，碾成粉末，于80～100℃真空干燥箱中干燥2h；得到亚微级二氧化硅。

6.根据权利要求1所述的提高超疏水木材机械稳定性的方法，其特征在于步骤四KH550硅烷偶联剂改性二氧化硅的步骤如下：取5mL KH550硅烷偶联剂、5mL去离子水和

25mL无水乙醇混合，室温下磁力搅拌1h～3h，得到；然后将3g～5g亚微级二氧化硅溶于

100mL乙醇中，超声20min～40mim，得到B液；再在水浴65℃下，将A液2分钟内逐滴滴入到B液中，磁力搅拌4h～6h，静置,上层清液弃掉，所得固体用乙醇清洗4次，50～70℃烘箱中烘干，完成二氧化硅改性。

7.根据权利要求1所述的提高超疏水木材耐久性的方法，其特征在于步骤四按0.1g～

5g KH550硅烷偶联剂改性二氧化硅分散于100mL去离子水配比配制改性二氧化硅液。

8.根据权利要求1所述的提高超疏水木材机械稳定性的方法，其特征在于步骤三所述浸泡时间为0.5h～1.5h，所述烘干温度为30～60℃，烘干时间为0.5h～1h。

9.根据权利要求1所述的提高超疏水木材机械稳定性的方法，其特征在于其特征在于步骤六所述OTS乙醇溶液的体积浓度为1%～2%。

10.根据权利要求1所述的提高超疏水木材机械稳定性的方法，其特征在于步骤六所述的浸泡时间为1h～2h，所述干燥温度为50～70℃，干燥时间为2～4h。
