1.一种用于测定汞离子的LSPR传感膜的制备方法，其特征在于，包括如下步骤：(a) 采用电化学法直接在ITO导电玻璃表面沉积金银合金纳米粒子，得到金属纳米膜；其中，金与银的摩尔比为1：1~3；

(b) 将上述金属纳米膜浸入聚乙烯吡咯烷酮水溶液中，形成聚乙烯吡咯烷酮保护膜；

清洗晾干后，即可得到LSPR传感膜。

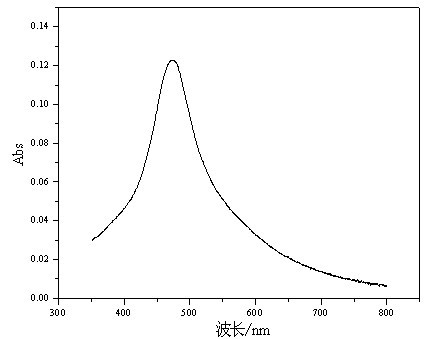

2.根据权利要求1所述的制备方法，其特征在于：所述步骤(a)中，所述金银合金纳米粒子的直径为20~60 nm。

3.根据权利要求1所述的制备方法，其特征在于：所述步骤(a)中，采用循环伏安法电沉积金银合金纳米粒子，沉积条件为：温度25~35℃，氮气保护，扫速0.04~0.05 V/s，电位范围0~-0.9 V，扫描圈数20~40圈。

4.根据权利要求1所述的制备方法，其特征在于：所述步骤(b)中，所述聚乙烯吡咯烷酮水溶液的浓度为1~2 g/100mL，浸泡温度为20~40℃，浸泡时间为0.5~1小时。

5.由权利要求1所述的制备方法得到的用于测定汞离子的LSPR传感膜。
