1.一种超柔无卤阻燃热塑性弹性体，为共混物，其特征在于该共混物包括乙烯醋酸乙烯酯交联物、乙烯醋酸乙烯酯EVA、过氧化物硫化剂、阻燃剂；其中乙烯醋酸乙烯酯交联物、乙烯醋酸乙烯酯EVA、过氧化物硫化剂、阻燃剂的质量比为(100～100.5): 100:(0～

0.5)：（2～240)。

2.如权利要求1所述的所述的一种超柔无卤阻燃热塑性弹性体，其特征在于乙烯醋酸乙烯酯交联物为通式Ⅰ或通式Ⅱ所示结构的不规则共聚物： 通式Ⅰ：

通式Ⅱ：

其中m、n、p、q均为10～5000；R基团为硫、硅烷基或含有环氧基的苯酚齐聚物基团。

3.如权利要求1所述的一种超柔无卤阻燃热塑性弹性体，其特征在于所述的阻燃剂为氮磷膨胀阻燃剂、膨胀石墨、羟基硅油、氢氧化铝、氢氧化镁、蒙脱土、硼酸锌、硅胶、硅酮粉、微胶囊化处理红磷。

4.一种制备该超柔无卤阻燃热塑性弹性体的方法，其特征在于该方法是： 步骤(1).将乙烯醋酸乙烯酯EVM、乙烯醋酸乙烯酯EVA与硫化剂按照质量比为

1000:1000:0.1～5，在30℃～200℃下动态硫化1～5分钟，干燥，制得基料；

所述的乙烯醋酸乙烯酯EVM中醋酸乙烯酯的质量含量为50～80﹪；所述的乙烯醋酸乙烯酯EVA中醋酸乙烯酯的质量含量为5～40﹪；

步骤(2).在基料中加入阻燃剂，140～250℃下熔融共混5～10min，出料制得超柔无卤阻燃热塑性弹性体；其中阻燃剂与步骤(1)加入的乙烯醋酸乙烯酯EVM的质量比为1～

120:50。

5.如权利要求4所述的一种制备超柔无卤阻燃热塑性弹性体的方法，其特征在于所述的硫化剂为硫磺、过氧化物硫化剂、含氢硅烷硫化剂、树脂类硫化剂中的一种； 当硫化剂为过氧化物硫化剂，过氧化物硫化剂只是单纯起到提供自由基的作用，乙烯醋酸乙烯酯EVM之间形成网状结构的乙烯醋酸乙烯酯交联物；当硫化剂为硫磺、树脂类硫化剂或含氢硅烷硫化剂，该硫化剂与乙烯醋酸乙烯酯EVM发生接枝反应，进而形成网状结构的乙烯醋酸乙烯酯交联物。

6.如权利要求4所述的一种制备超柔无卤阻燃热塑性弹性体的方法，其特征在于所述的阻燃剂为氮磷膨胀阻燃剂、膨胀石墨、羟基硅油、氢氧化铝、氢氧化镁、蒙脱土、硼酸锌、硅胶、硅酮粉、微胶囊化处理红磷中的一种或多种。

7.如权利要求4所述的一种制备超柔无卤阻燃热塑性弹性体的方法，其特征在于所述的熔融共混与动态硫化均采用单螺杆挤出机、双螺杆挤出机、密炼机或往复式单螺杆销钉挤出机，螺杆挤出机的螺杆转速为60r/min～180r/min，密炼机的转子转速为60r/min～

180r/min，往复式单螺杆销钉挤出机的螺杆转速为60r/min～180r/min。

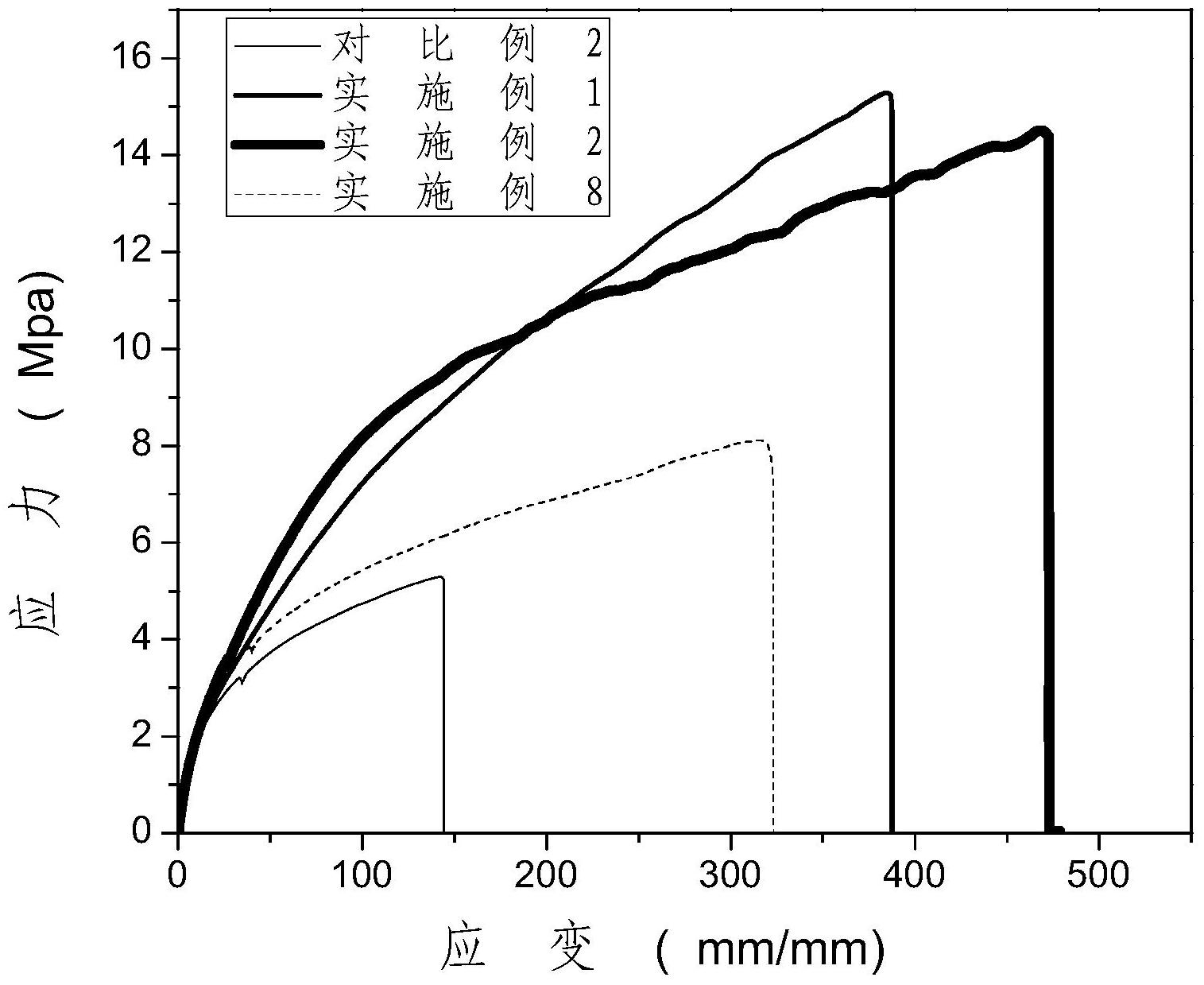

8.如权利要求4所述的一种制备超柔无卤阻燃热塑性弹性体的方法，其特征在于所述的动态硫化温度为50℃～180℃。
