专利号: 201310269171X
申请人: 成都工业学院
专利类型:发明专利
专利状态:已下证
专利领域: 开启或封闭瓶子、罐或类似的容器;液体的贮运
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

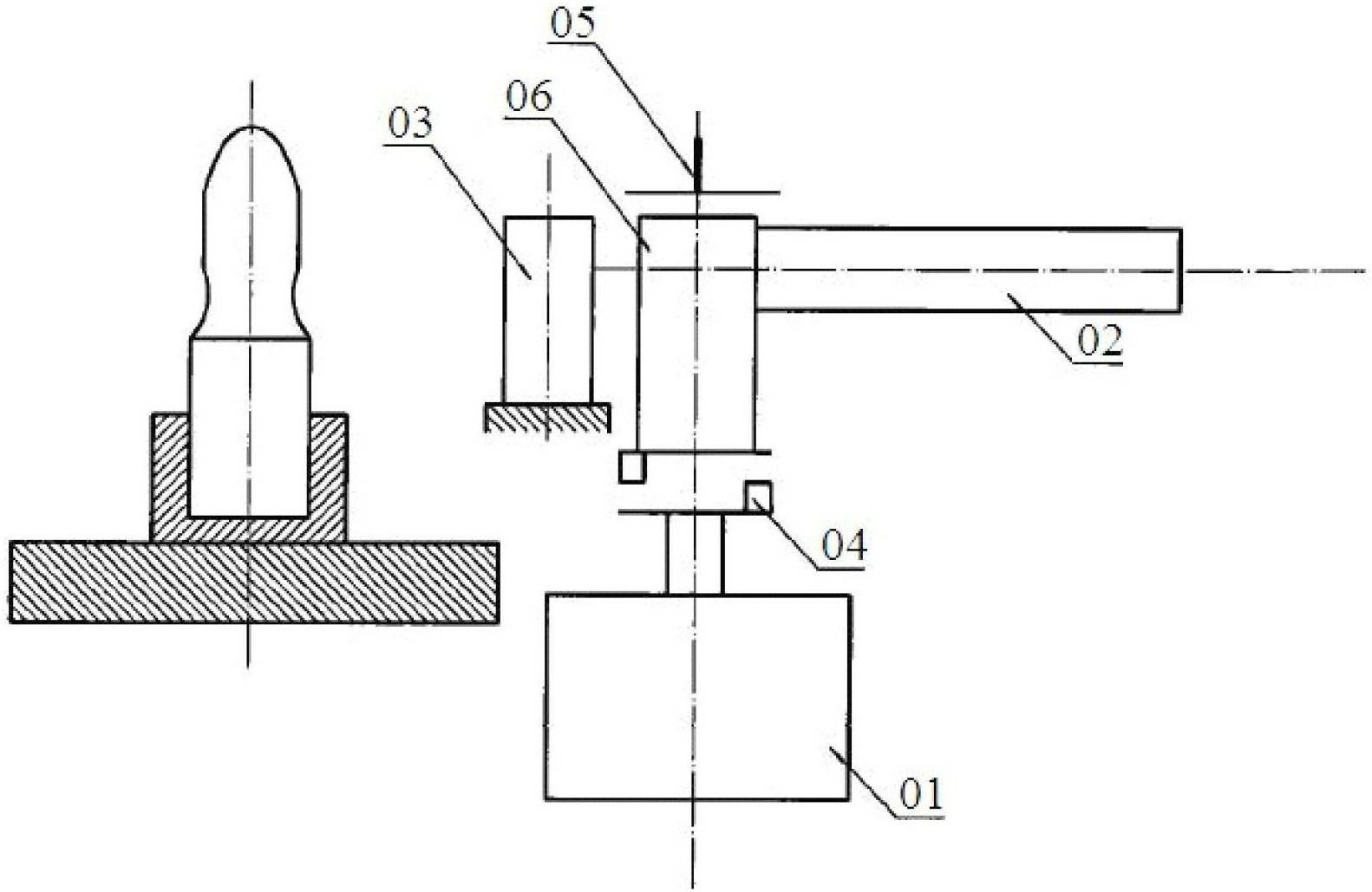

摘要:

权利要求书:

1.一种安瓿瓶用断瓶装置,包括座体部件(1)、以及设于所述座体部件(1)上的打瓶部件(2),其特征在于,还包括切瓶部件(3),所述切瓶部件(3)包括能将安瓿瓶(5)瓶体进行划痕的砂轮(31)以及驱动所述砂轮(31)转动的驱动电机三(33),所述砂轮(31)沿水平方向滑动连接在所述座体部件(1)上;所述打瓶部件(2)包括可将所述安瓿瓶(5)瓶体折断的打瓶滑块(22),所述打瓶滑块(22)滑动连接于所述座体部件(1)上。

2.根据权利要求1所述的安瓿瓶用断瓶装置,其特征在于,所述切瓶部件(3)还包括滑动连接在所述座体部件(1)上的砂轮滑块(32),且所述砂轮滑块(32)与所述砂轮(31)旋转中心相对静止;所述砂轮滑块(32)和所述座体部件(1)之间设有至少一根压缩弹簧二(34)。

3.根据权利要求2所述的安瓿瓶用断瓶装置,其特征在于,所述座体部件(1)之间还设有位置可调的挡板(71),所述座体部件(1)上设有能检测所述砂轮滑块(32)与所述挡板(71)是否接触的第二位置传感器(7)。

4.根据权利要求3所述的安瓿瓶用断瓶装置,其特征在于,所述打瓶部件(2)还包括设于所述座体部件(1)上的凸轮(21),所述凸轮(21)与所述打瓶滑块(22)相接触,且由驱动电机二(23)驱动;所述打瓶滑块(22)与所述座体部件(1)之间设有至少一根压缩弹簧一(24)。

5.根据权利要求4所述的安瓿瓶用断瓶装置,其特征在于,所述打瓶部件(2)还包括第一位置传感器(6),所述凸轮(21)距离旋转中心的最近端与所述打瓶滑块(22)接触,所述第一位置传感器(6)位于所述凸轮(21)距离旋转中心的最远端。

6.根据权利要求4所述的安瓿瓶用断瓶装置,其特征在于,所述打瓶滑块(22)与所述安瓿瓶(5)接触的端部设有橡胶垫(25)。

7.根据权利要求4所述的安瓿瓶用断瓶装置,其特征在于,所述座体部件(1)包括底座(11)、支架(13),所述支架(13)通过可滑动安装在所述底座(11)上,所述支架(13)上连接所述打瓶部件(2)、切瓶部件(3),驱动电机一(16)驱动所述支架(13)做往返运动。

8.根据权利要求7所述的安瓿瓶用断瓶装置,其特征在于,还包括控制器,所述控制器能控制所述驱动电机一(16)、驱动电机二(23)、驱动电机三(33)开关的启闭。

9.一种如权利要求3-8任一所述的安瓿瓶用断瓶装置的使用方法,其特征在于,包括以下步骤:

步骤一、装置移动,驱动电机一(16)带动所述座体部件(1)、以及设于所述座体部件(1)上的切瓶部件(3)、打瓶部件(2)一起靠近被夹持住的安瓿瓶(5);

步骤二、砂轮(31)接触安瓿瓶(5);当所述切瓶部件(3)的砂轮(31)接触所述安瓿瓶(5),所述座体部件(1)继续朝所述安瓿瓶(5)方向移动,直到所述第二位置传感器(7)检测到所述挡板(71)接触到所述切瓶部件(3)的砂轮滑块(32)后,驱动电机一(16)开关关闭,所述座体部件(1)停止;

步骤三、砂轮(31)划痕;驱动电机三(33)启动,带动所述砂轮(31)旋转,将所述安瓿瓶(5)划痕;

步骤四、装置回退,划痕结束后,驱动电机三(33)关闭,同时驱动电机一(16)启动,驱动所述座体部件(1)、以及设于所述座体部件(1)上的切瓶部件(3)、打瓶部件(2)一起远离被夹持住的安瓿瓶(5),回到初始位置后驱动电机一(16)停止;

步骤五、打瓶,驱动电机二(23)启动,带动所述打瓶部件(2)的凸轮(21)旋转,在所述凸轮(21)的所用下所述打瓶部件(2)的打瓶滑块(22)做往返运动,所述打瓶滑块(22)通过冲击力将所述安瓿瓶(5)折断;

步骤六、打瓶结束,所述第一位置传感器(6)检测到凸轮(21)旋转一圈回到原位后发出信号,控制驱动电机二(23)开关停止,断瓶结束,系统复位。

10.根据权利要求9所述的安瓿瓶用断瓶装置的使用方法,其特征在于,所述步骤四中所述座体部件(1)、打瓶部件(2)、切瓶部件(3)一起回退到初始位置后,延迟0-1s,所述步骤五中驱动电机二(23)开关启动,带动所述凸轮(21)旋转使所述打瓶滑块(22)做往返运动将所述安瓿瓶(5)折断。
