1.一种聚烯烃/石墨烯纳米复合材料的制备方法，其特征在于：包括如下步骤：（1）石墨烯的官能化修饰：将氧化石墨通过超声分散在溶剂中得到分散均匀的悬浮液；

然后在搅拌下，加入含有二胺类化合物的乙醇溶液，在N2保护下进行回流反应2-24h，反应温度为60-120℃；接着加入还原剂水溶液进行还原反应2-12h；最后冷却、抽滤，产物交替用去离子水和乙醇反复洗涤，得到的固体产物在50-80℃的真空烘箱中干燥，即得到表面官能化修饰的石墨烯；所述二胺类化合物的用量为氧化石墨重量的2-20倍；所述还原剂的用量为氧化石墨重量的2-11倍；

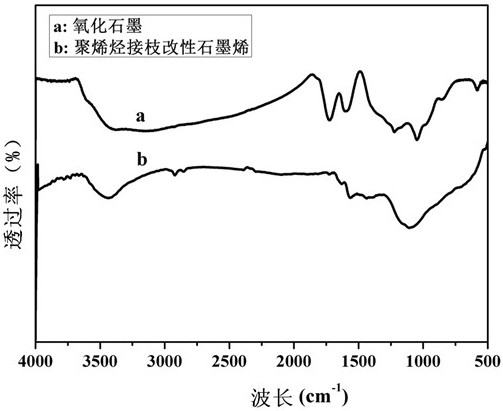

（2）聚烯烃接枝改性石墨烯的制备：将步骤（1）中制备的石墨烯超声分散在溶剂中，然后在搅拌下，加入石墨烯重量的2-10倍的马来酸酐接枝聚烯烃，于120-160℃的温度下通入N2反应2-8h；最后抽滤，产物用乙醇洗涤，得到的固体产物在80-120℃的真空烘箱中干燥，即得到聚烯烃接枝改性石墨烯；

（3）聚烯烃/石墨烯纳米复合材料的制备：按重量份比为（1-10）：100，将步骤（2）制备的聚烯烃接枝石墨烯和聚烯烃混合，在密炼机中于160-230℃熔融共混5-30min，得到聚烯烃/石墨烯纳米复合材料。

2.根据权利要求1所述的一种聚烯烃/石墨烯纳米复合材料的制备方法，其特征在于：所述步骤（1）中氧化石墨和溶剂的质量体积比为1g/200ml,还原剂水溶液的质量浓度为

30-70％。

3.根据权利要求1所述的一种聚烯烃/石墨烯纳米复合材料的制备方法，其特征在于：所述步骤（1）中二胺类化合物选自乙二胺、丙二胺、己二胺、邻苯二胺、间苯二胺、对苯二胺、二氨基二苯醚、二氨基二苯砜、二氨基二苯甲烷中的一种。

4.根据权利要求1所述的一种聚烯烃/石墨烯纳米复合材料的制备方法，其特征在于：所述步骤（1）中的溶剂为甲醇、乙醇或丙醇。

5.根据权利要求1所述的一种聚烯烃/石墨烯纳米复合材料的制备方法，其特征在于：所述步骤（1）中还原剂为水合肼、尿素、硼氢化钠、亚硫酸氢钠、亚硫酸钠、硫化钠、氨水、氢溴酸、氢碘酸的一种。

6.根据权利要求1所述的一种聚烯烃/石墨烯纳米复合材料的制备方法，其特征在于：所述步骤（2）中的溶剂为二甲苯、甲苯、四氯化碳中的至少一种。

7.根据权利要求1所述的一种聚烯烃/石墨烯纳米复合材料的制备方法，其特征在于:所述步骤（3）中聚烯烃为聚乙烯、聚丙烯中至少一种。

8.根据权利要求1所述的一种聚烯烃/石墨烯纳米复合材料的制备方法，其特征在于:所述步骤（2）中马来酸酐接枝聚烯烃中马来酸酐的接枝率为0.5-4%。

9.根据权利要求1所述的一种聚烯烃/石墨烯纳米复合材料的制备方法，其特征在于：所述步骤（1）与步骤（2）中的超声分散的频率为40-100Hz、时间为0.5-1.5h。

10.由权利要求1所述制备方法制得的聚烯烃/石墨烯纳米复合材料。
