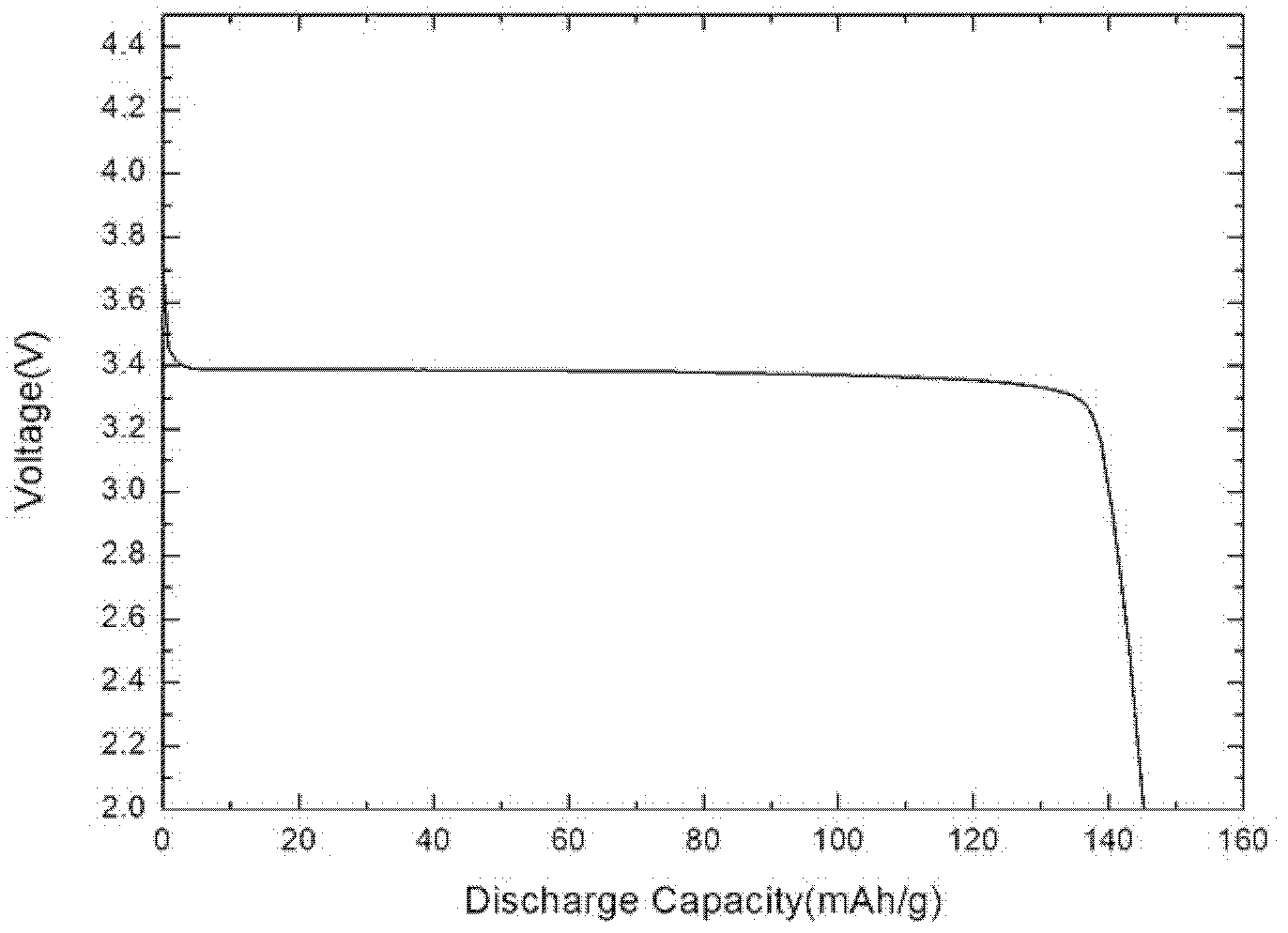

1.一种高性能磷酸亚铁锂的合成方法，其特征在于包括以下步骤：按照元素摩尔比Li∶Fe∶P＝1∶1∶1称取锂源、铁盐、磷酸盐，按照元素摩尔比Li∶C大于1∶1称取碳源，将混合物粉碎均匀搅拌后，在非空气或非氧化性气氛中，加热，在500～1000℃恒温焙烧1～100小时，冷却，制得磷酸亚铁锂粉末。

2.根据权利要求1所述的高性能磷酸亚铁锂的合成方法，其特征在于所述的磷酸盐可以为磷酸二氢铵、磷酸铁、磷酸氢二铵。

3.根据权利要求1所述的高性能磷酸亚铁锂的合成方法，其特征在于所述的锂源可以是碳酸锂、氢氧化锂、磷酸氢二锂、草酸锂。

4.根据权利要求1所述的高性能磷酸亚铁锂的合成方法，其特征在于所述的铁源可以是氧化铁、乙酸铁、硫酸铁、硝酸铁、磷酸铁。

5.根据权利要求1所述的高性能磷酸亚铁锂的合成方法，其特征在于所述的碳源可以是蔗糖、葡萄糖、淀粉。

6.根据权利要求1所述的高性能磷酸亚铁锂的合成方法，其特征在于所述的加热方式，升温速率1～30℃/min。

7.根据权利要求1所述的高性能磷酸亚铁锂的合成方法，其特征在于所述的冷却方式，降温速率1～20℃/min。

8.根据权利要求1所述的高性能磷酸亚铁锂的合成方法，其特征在于所述冷却方式为自然冷却。

9.根据权利要求1所述的高性能磷酸亚铁锂的合成方法，其特征在于所述的非空气或非氧化性气氛为氮气与氢气的混合气体。
