专利号: 2012100712153
申请人: 河南科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 信息存储
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

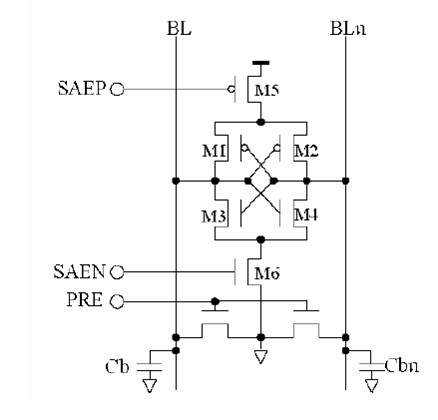

1.一种用于铁电随机存储器读出电路的电流型灵敏放大器,其特征在于包括:

两个PMOS管M1、M2,两NMOS管M3、M4,PMOS管M1的栅极与NMOS管M3的栅极相连接,PMOS管M2的栅极与NMOS管M4的栅极相连接,PMOS管M1的漏极连接到NMOS管M3的漏极,PMOS管M2的漏极连接到NMOS管M4的漏极,PMOS管M1的源极和PMOS管M2的源极共同连接到PMOS管M5的漏极,PMOS管M5的源极接Vdd,PMOS管M5的栅极连接使能信号端,NMOS管M3、M4的源极共同连接到NMOS管M6的漏极,NMOS管M6的源极接地,NMOS管M6的栅极连接栅极使能信号端;

NMOS管M7、M8、M9、M10,NMOS管M7的漏极与NMOS管M8的漏极相连,NMOS管M7的源极接Vdd,NMOS管M7的栅极接位线BL,NMOS管M8的源极接地,NMOS管M8的栅极接位线预放电信号端,NMOS管M9的漏极与NMOS管M10的漏极相连,NMOS管M9的源极接Vdd,NMOS管M9的栅极接反位线BLB,NMOS管M10的源极接地,NMOS管M10的栅极接位线预放电信号端;

源极共连接并接地的两个NMOS管,这两个NMOS管的栅极共同连接到位线预放电信号端,两个NMOS管的漏极分别连接至位线和反位线;

当反相器中的2个PMOS管M1,M2的尺寸偏差为±5%时,即M1管子尺寸增大5%,M2管子尺寸减小5%,灵敏放大器正确放大的最小电压差为⊿V1=56 mV;

当反相器中的2个NMOS管M3, M4的尺寸偏差为±5%时,即M3管子尺寸增大5%,M4管子尺寸减小5%,灵敏放大器正确放大的最小电压差为⊿V2=75 mV;

当反相器中的2个PMOS管M1,M2的阈值偏差为±0.05 V时,即M1的阈值增加0.05 V,M4的阈值减小0.05 V,灵敏放大器正确放大的最小电压差为⊿V4=56 mV;

当反相器中的2个NMOS管M3,M4的阈值偏差为±0.05 V时,即M3的阈值增加0.05 V,M4的阈值减小0.05 V,灵敏放大器能正确放大的最小电压差为⊿V4=69 mV。
