专利号: 2012100712149
申请人: 河南科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 信息存储
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

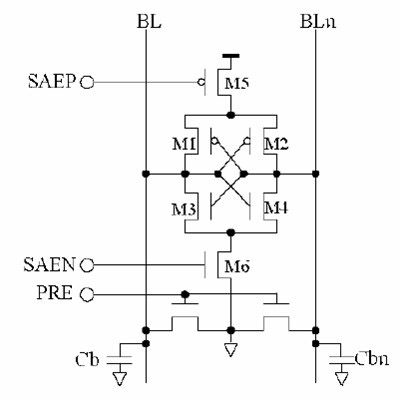

1.一种用于铁电随机存储器的灵敏放大电路,其特征在于包括:

两个PMOS管M1、M2,两NMOS管M3、M4,PMOS管M1的栅极与NMOS管M3的栅极相连接,PMOS管M2的栅极与NMOS管M3的栅极相连接,PMOS管M1的漏极连接到NMOS管M3的漏极,PMOS管M2的漏极连接到NMOS管M4的漏极,PMOS管M1的漏极和NMOS管M3的漏共同连接到位线BL,PMOS管M2的漏极和NMOS管M4的漏极共同连接到反位线BLn;

PMOS管M1与PMOS管M2的源极相连接后连接到PMOS管M5的漏极,PMOS管M5的源极连接电源Vdd,PMOS管M5的栅极连接使能信号端,NMOS管M3与NMOS管M4的源极共同连接到NMOS管M6的漏极,NMOS管M6的源极接地,NMOS管M6的栅极连接栅极使能信号端;

NMOS管M7、M8的栅极共同连接到位线预放电信号端,NMOS管M7、M8的源极共同连接然后接地,NMOS管M7的漏极连接到位线BL,NMOS管M8的漏极反位线BLn。

2.根据权利要求1所述的用于铁电随机存储器的灵敏放大电路,其特征在于还包括:

位线BL上连接负载电容Cb,反位线BLn连接负载电容Cbn,负载电容Cb、Cbn的另一端接地。

3.根据权利要求1或2所述的用于铁电随机存储器的灵敏放大电路,其特征在于:

当反相器中的2个PMOS管M1,M2的尺寸偏差为±5%时,即M1管子尺寸增大5%,M2管子尺寸减小5%,灵敏放大器正确放大的最小电压差为⊿V1=56 mV;

当反相器中的2个NMOS管M3, M4的尺寸偏差为±5%时,即M3管子尺寸增大5%,M4管子尺寸减小5%,灵敏放大器正确放大的最小电压差为⊿V2=75 mV。

4.根据权利要求1-3中任一项所述的用于铁电随机存储器的灵敏放大电路,其特征在于:当反相器中的2个PMOS管M1,M2的阈值偏差为±0.05 V时,即M1的阈值增加0.05 V,M4的阈值减小0.05 V,灵敏放大器正确放大的最小电压差为⊿V4=56 mV;

当反相器中的2个NMOS管M3,M4的阈值偏差为士0.05 V时,即M3的阈值增加0.05 VM4的阈值减小0.05 V,灵敏放大器能正确放大的最小电压差为⊿V4=69 mV。
