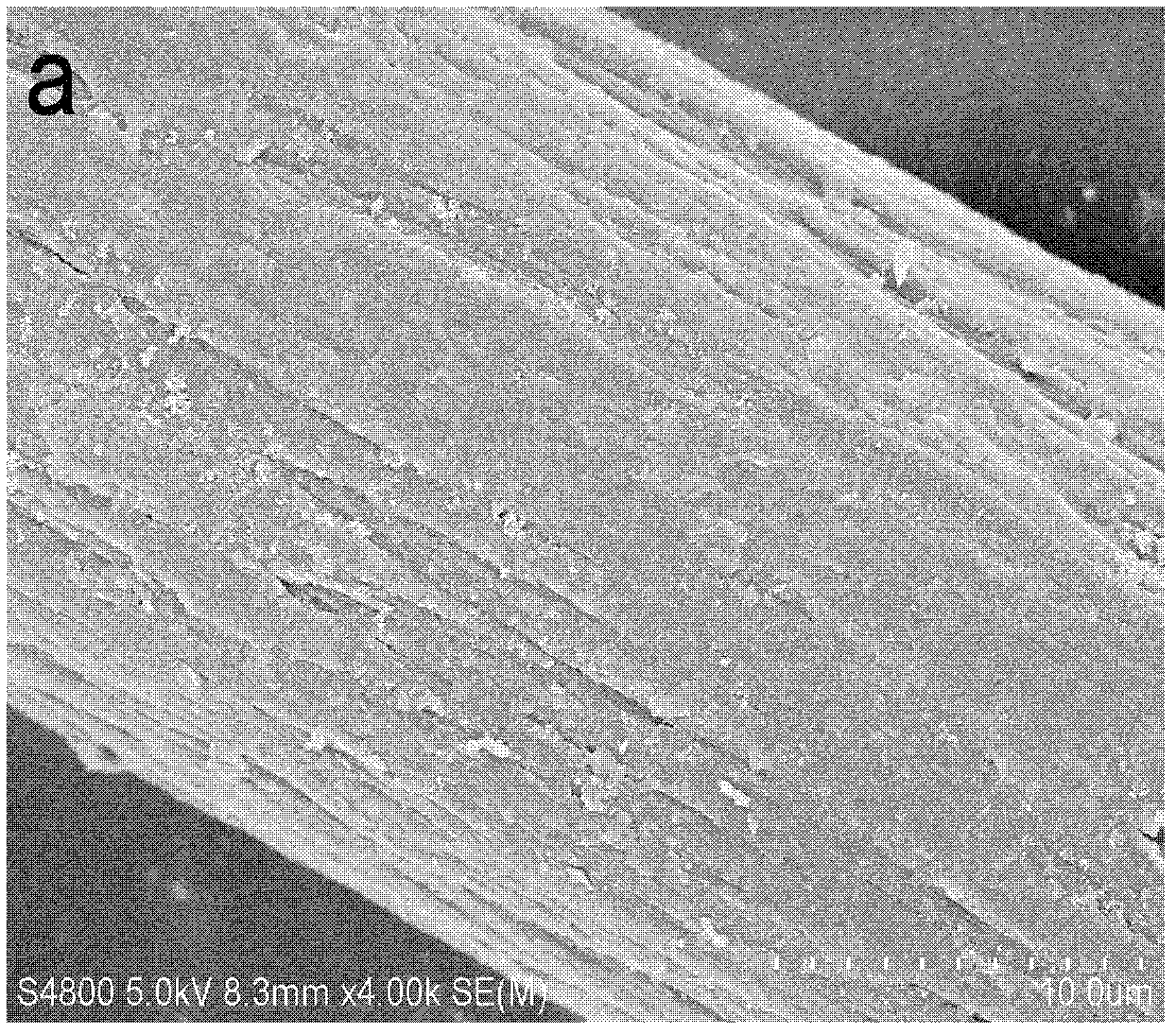

1.一种纤维负载纳米二氧化钛紫外-可见光催化剂的制备方法，其特征在于：首先将

4+

化学修饰的腈纶纤维(PAN)放入一定浓度的钛前驱体溶液中，进行Ti 的化学配位负载，在水浴加热条件下，经水解反应和干燥后，即得纤维负载的纳米二氧化钛光催化剂。

2.如权利要求1所述的纤维负载纳米二氧化钛的制备方法，其特征在于：钛前驱体溶液为四氯化钛。

3.如权利要求1所述的纤维负载纳米二氧化钛的制备方法，其特征在于：钛前驱体溶

4+

液的浓度为0.01～1.00mol/L，优选0.01～0.50mol/L；Ti 与纤维化学配位反应时间为

0.1～1h，优选0.1～0.4h；水解的时间为1～10h，优选1～8h；水解的温度为10～80℃，优选10～60℃。

4.如权利要求1所述的纤维负载纳米二氧化钛的制备方法，其特征在于：负载于纤维上的钛水解后产物的干燥温度为20～100℃，优选20～80℃；干燥时间为1～24h，优选

1～12h。
