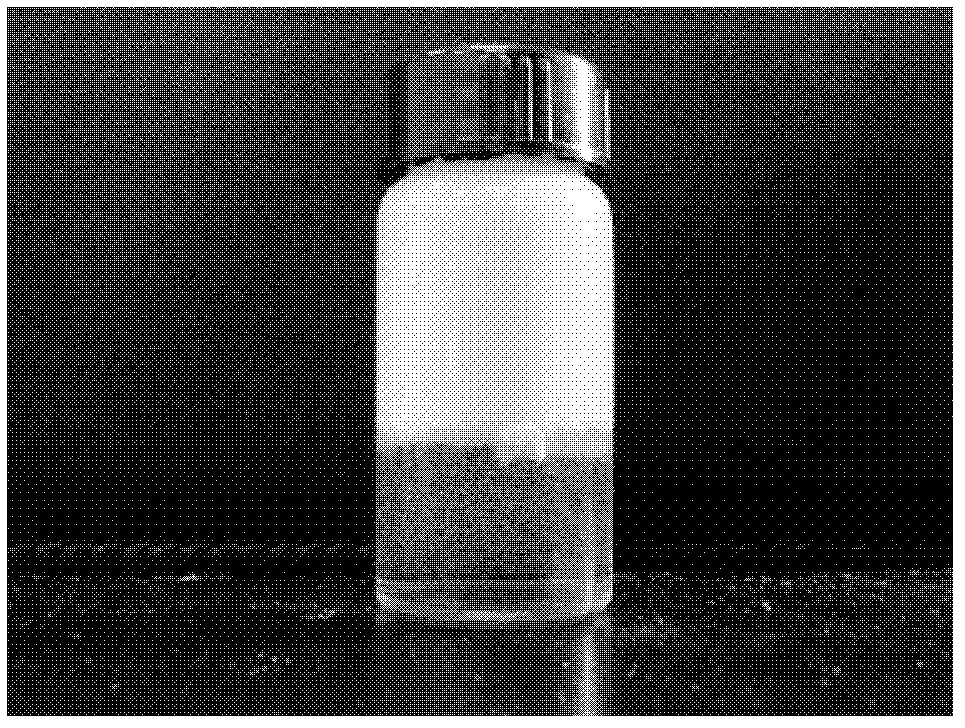

1.利用界面缩聚改性超高分子量聚乙烯粉末表面的方法，其特征是：包括如下步骤：

步骤1：将经过50～800目筛子筛选后颗粒均匀的UHMWPE粉末浸泡在丙酮中，超声洗涤0.5～10小时，经抽滤除去丙酮，然后置于真空烘箱中20～100℃真空烘干3～24小时，干燥后取出待用；

步骤2：将反应单体A溶解在溶剂A中，配成浓度为0.0001～1g/mL的溶液A；

所述的反应单体A是带有两个或两个以上酰氯基团或异氰酸酯基团的物质；

所述的溶剂A为低沸点烃类、氯代烃类、氟代碳烃类、酯类等，选自石油醚、正己烷、庚烷、戊烷、苯、甲苯、二甲苯、异丙苯、正丙苯、对甲乙苯、二氯甲烷、氯仿、四氯化碳、一氟二氯甲烷、二氯乙烷、三氯乙烷、三氟三氯乙烷、乙酸甲酯、乙酸乙酯、乙酸正丙酯、吡啶、四氢呋喃、呋喃、N’N-二甲基甲酰胺、N’N-二甲基乙酰胺、吡咯烷酮、萘、十氢化萘中的一种或几种混合物；

步骤3：将步骤1处理后的UHMWPE粉末室温下浸泡在步骤2得到的溶液A中0.1～3

小时，所述的UHMWPE粉末与溶液A的质量体积比为0.01～20g/mL；

步骤4：反应单体B溶解在溶剂B中，配成浓度为0.0001～1g/mL的溶液B；

所述的反应单体B为带有两个或两个以上胺基或羟基的物质；

所述的溶剂B为去离子水、蒸馏水、甲醇、乙醇、异丙醇、正丁醇、环己醇、苯甲醇、丙酮、丁酮中的一种或几种混合物；

步骤5：将步骤3得到的混合溶液抽滤后搅拌加入到步骤4得到的溶液B中，搅拌速度为100～5000rpm，搅拌时间为5～180分钟；

步骤6：将步骤5得到的混合溶液经抽滤除去溶剂，再用去离子水和/或丙酮多次洗涤和抽滤，最后置于真空烘箱中20～100℃真空烘干3～24小时，干燥后取出待用。

2.根据权利要求1所述的利用界面缩聚改性超高分子量聚乙烯粉末表面的方法，其特征是：所述的UHMWPE粉末的相对分子质量为100万到800万。

3.根据权利要求1或2所述的利用界面缩聚改性超高分子量聚乙烯粉末表面的方法，其特征是：所述的步骤1与步骤6中，真空烘箱中的真空度为0.01～0.1Mpa。

4.根据权利要求1或2所述的利用界面缩聚改性超高分子量聚乙烯粉末表面的方法，其特征是：所述的步骤2中，反应单体A选自乙二酰氯、丙二酰氯、丁二酰氯、戊二酰氯、己二酰氯、辛二酰氯、癸二酰氯、甲基丙二酰氯、乙基乙二酰氯酯、苯磷酰二氯、对苯二甲酰氯、间苯二甲酰氯、邻苯二甲酰氯、二氯代甲酸酯、酰氯端基分子量为100～10000的聚氨酯、酰氯端基分子量为100～10000的聚乙二醇、酰氯端基分子量为100～10000的聚氧化甲烯、酰氯端基分子量为100～10000的环氧树脂、六亚甲基二异氰酸酯、亚甲基双(异氰酸苯酯)、异氟尔酮二异氰酸酯、三甲基己二异氰酸酯、二环己基甲烷二异氰酸酯、对苯二异氰酸酯、间苯二异氰酸酯、邻苯二异氰酸酯、2，4-甲苯二异氰酸酯、2，6-甲苯二异氰酸酯、氢化苯基甲烷二异氰酸酯、二苯基甲烷二异氰酸酯、多苯基多次甲基二异氰酸酯、萘二异氰酸酯、间苯二甲撑二异氰酸酯、二甲基联苯二异氰酸酯、硫代磷酸三苯基异氰酸酯、三苯甲烷三异氰酸酯、异氰酸酯端基分子量为100～10000的聚氨酯、异氰酸酯端基分子量为100～

10000的聚乙二醇、异氰酸酯端基分子量为100～10000的聚氧化甲烯、异氰酸端基分子量为100～10000的环氧树脂中的一种或者几种的混合物。

5.根据权利要求1或2所述的利用界面缩聚改性超高分子量聚乙烯粉末表面的方法，其特征是：所述的步骤4中，反应单体B选自三乙烯四胺、二乙烯三胺、四乙烯五胺、三乙烯二胺、乙醇胺、二乙醇胺、邻苯二胺、间苯二胺、对苯二胺、间苯二甲胺、乙二胺、丙二胺、丁二胺、己二胺、辛二胺、癸二胺、环己二胺、异氟尔酮二胺、四甲基己二胺、二甲氧基联苯胺、四甲基联苯胺、N-苯基对苯胺、丙二酰胺、N’N-亚甲基双丙烯酰胺、三聚氰胺、六次甲基四胺、分子量为100～1000的聚氧乙烯二胺、分子量为100～10000的聚氨酯二胺、分子量为

100～10000的聚氧化甲烯二胺、乙二醇、丙二醇、丁二醇、戊二醇、己二醇、新戊二醇、苯二甲醇、丁烯二醇、二甘醇、一缩二丙二醇、三缩四乙二醇、环己二醇、环戊二醇、丙三醇、丁三醇、己三醇、三乙二醇、三丙二醇、金刚烷二醇、分子量为100～10000的聚乙二醇、分子量为

100～10000的聚乙烯醇、分子量为100～10000的聚丙二醇中的一种或者几种的混合物。

6.根据权利要求1或2所述的利用界面缩聚改性超高分子量聚乙烯粉末表面的方法，其特征是：所述的步骤4中，溶液B还包含添加剂，所述的添加剂为有机碱性物质或无机碱性物质，所述的添加剂浓度为0～0.1g/mL。

7.根据权利要求6所述的利用界面缩聚改性超高分子量聚乙烯粉末表面的方法，其特征是：所述的添加剂选自吡啶、呋喃、三乙胺、三正丙胺、三辛胺、三异丙醇胺、三正丁胺、三乙烯二胺、三异戊胺、三苯胺、碳酸钠、碳酸钾、碳酸铵、碳酸氢钠、碳酸氢钾、碳酸氢铵、氢氧化钠、氢氧化钾中的一种或者几种的混合物。

8.根据权利要求1或2所述的利用界面缩聚改性超高分子量聚乙烯粉末表面的方法，其特征是：在步骤5的具体操作过程中，步骤3得到的混合溶液抽滤后除去溶剂或者不除溶剂，然后搅拌加入到步骤4得到的溶液B中。

9.根据权利要求1或2所述的利用界面缩聚改性超高分子量聚乙烯粉末表面的方法，其特征是：在步骤5的具体操作过程中，步骤3得到的混合溶液抽滤后，逐步少量搅拌加入或者一次性全部搅拌加入到步骤4得到的溶液B中。
