1.一种模拟全钢子午线轮胎硫化过程的方法，其特征是包括如下步骤：

1)测量获得轮胎中各橡胶材料的流变曲线和热物性参数、轮胎中生胶在135℃、145℃和160℃的三种恒温下的硫化转矩-时间变化曲线以及水囊的热物性参数，计算得出相应的硫化程度-时间变化关系曲线和硫化程度-硫化反应速度变化曲线以及三种恒温下的诱导时间；

2)定义轮胎各部分材料的热物性和/或硫化动力学特性，使用混合动力学模型定义轮胎中橡胶的硫化动力学特性；

3)使用网格划分方法对轮胎进行快速网格划分；

4)建立轮胎硫化的传热-化学反应耦合方程：

5)基于牛顿迭代法对传热-化学反应耦合方程进行数值计算，由测试出的硫化反应总热量和硫化反应速率乘积确定橡胶生热率，数值计算的时间增量定义1秒；

6)获取工程正硫化时间、温度、硫化程度、硫化反应速率中至少一个与所述轮胎硫化相关的物理化学参数。

2.根据权利要求1所述的一种模拟全钢子午线轮胎硫化过程的方法，其特征是；步骤

2)中，对于轮胎中橡胶材料，导热系数和比热容按下式定义：k为瞬时导热系数，ki为硫化程度为αi时橡胶的导热系数，α为橡胶的硫化程度；T为温度；T0、ai1、bi1、ai2、bi2、ci1、di1、ci2和di2是由试验确定的常数；cp为瞬时比热容；cpi为硫化程度为αi时橡胶的比热容；

所述混合动力学模型定义轮胎中橡胶的硫化动力学特性是；

为硫化反应速

率；

α为硫化程度；E、E1和E2为活化能；R为气体常数；K、K1、K2为速率参数；A、A1、A2为Arrhenius函数的常数参数；e为指数函数；α0通过式 进行数值标定来确定；k为迭代次数，Δt为时间增量；

轮胎中的橡胶-钢丝复合材料结构的导热系数、比热容、密度定义为：kcom(T)＝vsks+(1-vs)km(T，α)；

ρcom＝vsρs+(1-vs)ρm；kcom(T)为导热系数，T为温度，vs、ks分别为钢丝的体积分数和导热系数，km(T，α)为橡胶导热系数；α为硫化程度：Ccom(T)为复合材料的比热容，T为温度，vs、Cs分别为钢丝的体积分数和比热，Cm(T，α)为橡胶比热容，α为硫化程度；ρcom为复合材料的密度，ρs为钢丝的密度，ρm为橡胶的密度。

3.根据权利要求1所述的一种模拟全钢子午线轮胎硫化过程的方法，其特征是：采用无量纲参数 结合Arrhenius函数描述轮胎中橡胶硫化诱导期，当 小于1时，硫化处于诱导期，否则硫化反应开始；t0、T0是由三种恒温下得出的诱导时间计算而来的材料常数。

4.根据权利要求1所述的一种模拟全钢子午线轮胎硫化过程的方法，其特征是：步骤

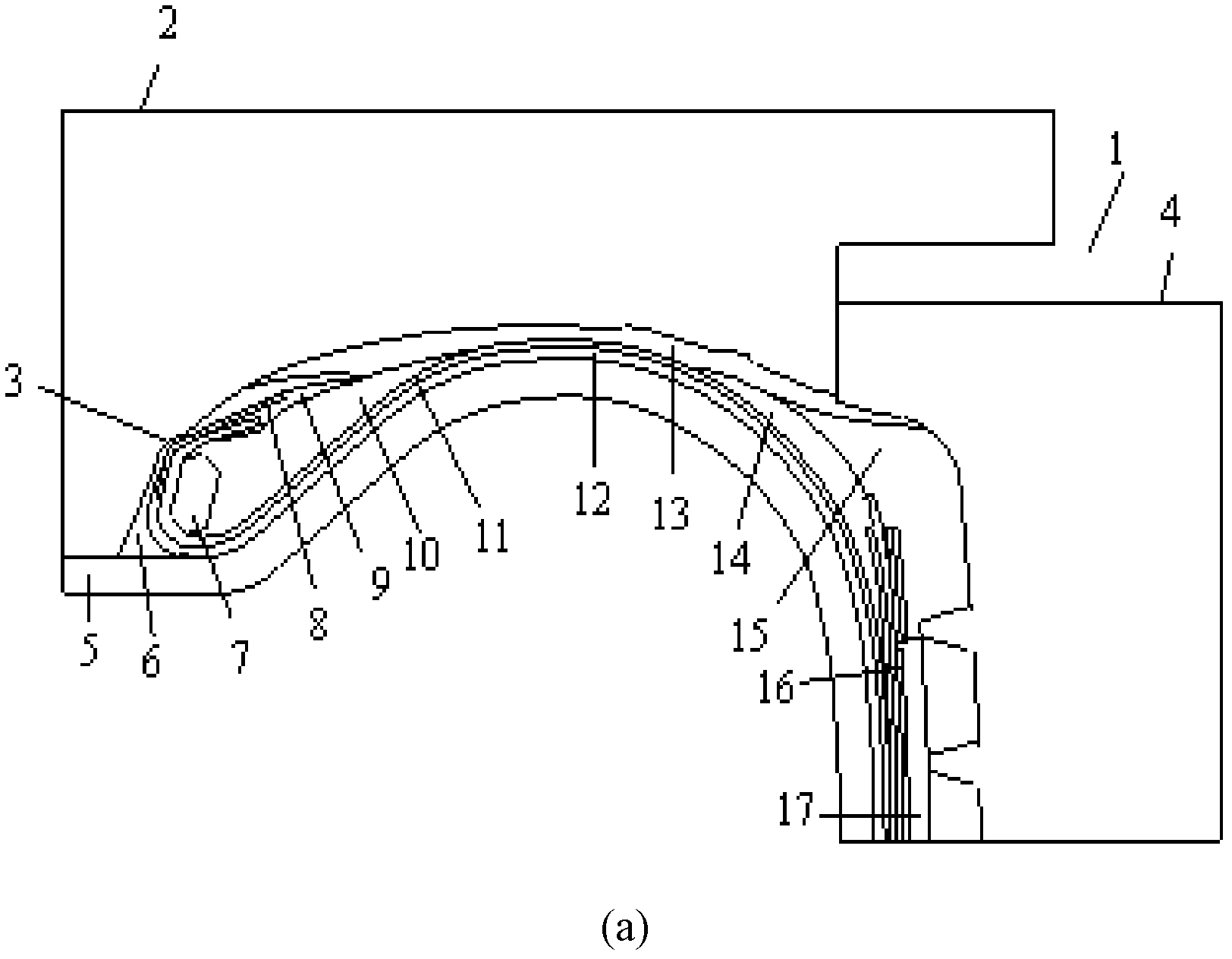

3)中的网格划分方法是：先绘出轮胎的材料分界线，再针对各部分材料创建相应平面，然后在相邻平面交界处创建共享边，最后在拐角处沿着材料分界线的法线方向分割平面。
