1.一种夹气直喷的发动机缸盖,其上布置有气门机构安装位置和润滑油路,在缸盖顶部对应每一缸的位置分别成夹角布置喷嘴安装孔(8)和火花塞安装孔(10);

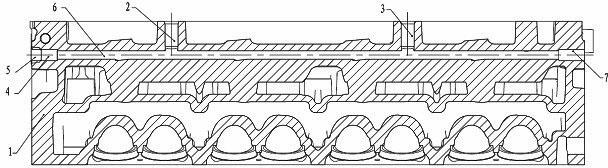

其特征在于:所述缸盖在中间位置水平方向布置了气体通道(6),为整个发动机提供低压空气,所述气体通道(6)的一端是空气入口(7);
同时在缸盖上布置了压力调节阀安装孔(2)和燃油调节阀安装孔(3),所述压力调节阀安装孔(2)和燃油调节阀安装孔(3)均与气体通道(6)相通,安装调压阀;
所述喷嘴安装孔(8)的下部分为螺纹孔,用于夹气直喷喷嘴(13)的安装,上部分为光孔,在光孔区域和气体通道(6)之间加工气体通孔(9),低压空气通过气体通孔(9)进入喷嘴安装孔(8)上部分的光孔区域;
在所述夹气直喷喷嘴(13)上有气体过道(11),气体过道(11)与喷嘴安装孔(8)上部分的光孔区域连通,低压空气通过气体过道(11)进入夹气直喷喷嘴(13)与燃油混合,喷射进入燃烧室,实现夹气直喷。
2.根据权利要求1所述的夹气直喷的发动机缸盖,其特征在于:所述火花塞安装孔(10)与喷嘴安装孔(8)成夹角布置,夹角α为15°-25°。
3.根据权利要求2所述的夹气直喷的发动机缸盖,其特征在于:夹角α为20°。
4.根据权利要求1、2或3所述的夹气直喷的发动机缸盖,其特征在于:所述夹气直喷喷嘴(13)和火花塞(12)安装后其头部的距离保持在L=3-6mm之间。
5.根据权利要求4所述的夹气直喷的发动机缸盖,其特征在于:所述空气入口(7)的直径比气体通道(6)大。
6.根据权利要求5所述的夹气直喷的发动机缸盖,其特征在于:所述气体通道(6)另一端为堵塞安装孔(4),由堵塞(5)堵住。
