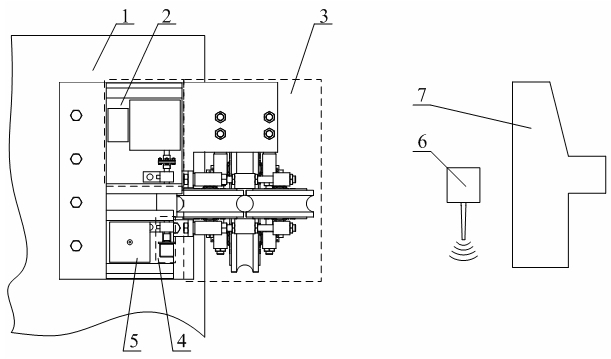

1.一种提升容器柔性导轨导向装置,包括无线接收装置(6)、无线发射装置(5)、工控机(7),其特征在于:还包括固定在提升容器(1)的导向装置(3),导向装置(3)的主导向轮(3-17)一侧设有发电装置(2),另一侧设有检测装置(4),无线发射装置(5)设在检测装置(4)内;导向装置(3)包括抱在柔性导轨(3-11)两侧的上下主导向轮(3-17)和上下副导向轮(3-1),上主、副导向轮与下主、副导轮之间的位置成夹角ɑ,上下主、副导向轮的前后两侧分别设有调力螺杆(3-8),调力螺杆(3-8)分别经连接板(3-19)固定在固定板(3-20)上,固定板(3-20)下设有工字形固定调节块(3-21);调力螺杆(3-8)上设有固定主轴(3-18)的调力挡块(3-14)和固定副轴(3-4)的压紧挡块(3-3),调力螺杆(3-8)的中部设有侧向偏摆纠正挡块(3-10);调力挡块(3-14)和压紧挡块(3-3)与调力螺杆(3-8)相配合的通孔内分别设有主碟形弹簧(3-15)、副碟形弹簧(3-6),使主碟形弹簧(3-15)、副碟形弹簧(3-6)对中的主调心垫片(3-13)、副调心垫片(3-7),防止主碟形弹簧(3-15)、副碟形弹簧(3-6)弹出的主缓冲器端盖(3-16)、副缓冲器端盖(3-5)和用于调节主导向轮(3-17)、副导向轮(3-1)压紧力的调力螺母(3-12)与锁紧螺母(3-2),与主副导向轮轴相配合的通孔内设有缓冲弹簧(3-23),轴的外端设有防止轴窜出的缓冲调节螺母(3-22)。
2.根据权利要求1所述的提升容器柔性导轨导向装置,其特征在于:所述的上下主、副导向轮包括设在主轴(3-18)外侧开有圆弧槽的聚氨酯胶轮(3-30),聚氨酯胶轮(3-30)嵌装在由左侧聚氨酯胶轮套(3-29)和右侧聚氨酯胶轮套(3-31)构成的凹槽内,左侧聚氨酯胶轮套(3-29)端面设有压盖(3-26)和固定压盖(3-26)的压盖锁紧螺钉(3-28),右侧聚氨酯胶轮套(3-31)的端面设有锁紧螺钉(3-32),左侧聚氨酯胶轮套(3-29)的中心设有两个套装在导向轮轴上的滚动轴承(3-27);在压盖(3-26)与右侧聚氨酯胶轮套(3-31)外侧均设有进行密封的挡圈,主轴(3-18)上设有将挡圈锁紧的固定螺母(3-24)。
3.根据权利要求1所述的提升容器柔性导轨导向装置,其特征在于:所述的侧向偏摆纠正挡块(3-10)的两侧设有偏摆锁定螺母(3-9)。
4.根据权利要求1所述的提升容器柔性导轨导向装置,其特征在于:所述的上主、副导向轮与下主、副导轮之间的位置夹角ɑ 为30~90º。
5.根据权利要求1所述的提升容器柔性导轨导向装置,其特征在于:所述的发电装置(2)包括固定在发电装置防护箱(2-2)底板支撑架(2-1)上的防爆发电机(2-4),设置在防爆发电机(2-4)一侧与其通过电缆连接的蓄电池(2-3),连接防爆发电机(2-4)的输入轴(2-5)与主传动轴(2-9)的盘形联轴器(2-6),支撑主传动轴的主轴承座(2-7)。
6.根据权利要求1所述的提升容器柔性导轨导向装置,其特征在于:所述的检测装置(4)包括设置在检测装置防护箱(4-6)底板的可调节支撑架(4-7),固定在可调节支撑架(4-7)上与副传动轴(4-1)通过弹性联轴器(4-4)连接的轴编码器(4-5),用于支撑副传动轴(4-1)的副轴承座(4-2)。
7.一种提升容器柔性导轨导向装置的动态特性检测方法,其特征在于:导向装置的主导向轮(3-17)通过主碟形弹簧(3-15)压紧柔性导轨(3-11)而随提升容器(1)滚动,主导向轮(3-17)一侧被由弹簧垫片施加预紧力的摩擦轮(2-10)压紧而随主导向轮(3-17)高速转动;由于摩擦轮(2-10)一侧的主传动轴(2-9)与防爆发电机(2-4)的输入轴(2-5)通过盘形联轴器(2-6)相连接,从而摩擦轮(2-10)驱动防爆发电机(2-4)进行发电,并将电能存储在蓄电池(2-3)内,蓄电池(2-3)提供轴编码器(4-5)与无线发射装置(5)的电源供给;
同时摩擦轮(2-10)另一侧的副传动轴(4-1)通过弹性联轴器(4-4)与轴编码器(4-5)相连接,当轴编码器(4-5)采集到信号,无线发射装置(5)根据设定的采样频率将信号发送,井口无线接收装置(6)将收集的信息发送给工控机(7),工控机(7)通过上位机编制的程序将接收的信息进行分析处理,确定柔性导轨(3-11)导向时提升容器(1)的动态特性。
